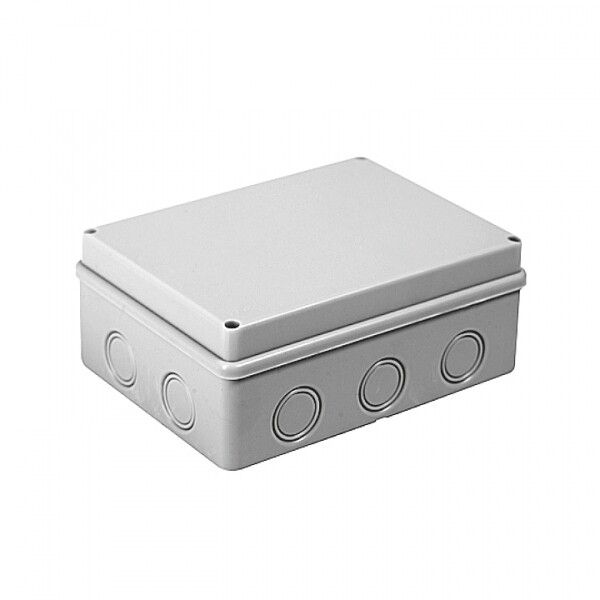

Коробка распределительная КМР-050-046 пылевлагозащищенная без мембранных вводов (190х140х70) EKF PROxima | plc-kmr-050-046

Коробка распаячная КМР-050-046 от EKF - это пылевлагозащищённый установочный элемент серии PROxima, предназначенный для надёжного скрытого монтажа электрических соединений в условиях повышенной влажности и запылённости. Благодаря компактным габаритам и прочному материалу, она подходит как для внутренней, так и для наружной проводки.

Назначение и область применения

Коробка распаячная КМР-050-046 используется для защиты точек соединения кабелей: клеммников, колпачков СИЗ, ответвлений проводов. Подходит для монтажа розеток, выключателей, светорегуляторов, слаботочных устройств и систем связи. Применяется в помещениях с высокой влажностью (ваннные, кухни, подвалы), на улице, в промышленных зонах, где есть риск попадания пыли и брызг воды. Устанавливается в стенах, на потолках или на лотках.

Технические характеристики

• Габариты: 190×140×70 мм - компактный размер для ограниченного пространства;
• Степень защиты: IP55 - защита от пыли (не полностью герметично, но препятствует проникновению вредных частиц) и струй воды из любого направления;
• Материал корпуса: полипропилен - устойчив к коррозии, химически инертен, не горит, не содержит галогенов;
• Номинальное напряжение изоляции: 400 В - допустимо для бытовых и промышленных цепей до 220/380 В;
• Количество предварительно намеченных отверстий: 10 - можно просверлить и ввести трубы или кабели в нужных местах;
• Диапазон рабочих температур: от –20 C до +40 C - работает в холодных и теплых климатических зонах;
• Цвет: серый - сочетается с большинством отделочных решений;
• Тип крышки: монтажная - плотно прилегает, фиксируется винтами;
• Способ монтажа: настенно-потолочный - крепится саморезами или дюбелями к любой твёрдой поверхности;
• Всепогодное исполнение: да - рассчитана на постоянную эксплуатацию вне помещений;
• Форма: прямоугольная - удобна для группового расположения и интеграции в штробу.

Совместимость и монтаж

Коробка распаячная КМР-050-046 не имеет готовых мембранных вводов - все отверстия требуют самостоятельного сверления под выбранный тип трубы (гофра, гладкая, армированная). Диаметр отверстий не указан, поэтому перед монтажом проверьте совпадение с диаметром используемых труб. Для герметизации после ввода кабеля рекомендуется использовать термоусадочные трубки или силиконовый герметик. Крышка фиксируется четырьмя винтами - доступ к соединениям возможен без демонтажа всей коробки. Монтаж выполняется после прокладки кабельных трасс; не следует устанавливать её в местах с постоянными ударными нагрузками.

Безопасность и стандарты

Коробка распаячная КМР-050-046 соответствует требованиям ГОСТ Р 50044.1–92 и IEC 60670-1 для установочных коробок. Материал не содержит галогенов - при возгорании не выделяет токсичных паров. Напряжение изоляции 400 В обеспечивает безопасность при работе в одно- и трёхфазных сетях. Серия PROxima прошла сертификацию EKF на соответствие европейским стандартам качества.

Преимущества

• Высокая степень защиты IP55 - надёжна даже в сырых и пыльных средах;
• Ударопрочный полипропилен - не деформируется при монтаже и долгосрочной эксплуатации;
• 10 заранее обозначенных отверстий - позволяют гибко планировать маршруты ввода кабелей;
• Всепогодное исполнение - не требует дополнительной защиты при наружном монтаже;
• Лёгкий вес и простая сборка - снижают время монтажа и трудозатраты;
• Эргономичная форма - легко помещается в стеновые ниши и штробы.

Ограничения применения

• Не предназначен для установки в местах с постоянным погружением в воду - IP55 не гарантирует герметичность при затоплении;
• Отсутствие готовых вводов требует дополнительных работ по сверлению и герметизации - не подходит для спешенных задач без инструментов;
• Рабочая температура выше +40 C недопустима - не использовать рядом с нагревательными приборами или в печных камерах;
• Не рассчитана на большие механические нагрузки - нельзя использовать как опору для тяжёлых кабелей или оборудования;
• Не подходит для прокладки кабелей с наружным диаметром более 16 мм - отверстия не обеспечивают плотного прилегания крупногабаритных жил.

Примеры использования

• Подключение группы розеток на кухне с использованием гофрированной трубы;
• Разветвление слаботочных кабелей (LAN, TV, сигнализация) в коридоре;
• Монтаж выключателя на фасаде здания с выводом через армированную трубу;
• Объединение проводов в распределительной щитовой на производстве;
• Скрытие соединений в деревянных перекрытиях при модернизации старой проводки.

Практические советы

• Перед монтажом проверьте, что диаметр выбранной трубы позволяет свободно войти в отверстие - лучше выбрать на 1–2 мм меньше, чем внутренний диаметр отверстия, чтобы потом герметизировать;
• При наружной установке ориентируйте крышку вниз - это предотвращает скопление влаги внутри;
• Не перегружайте коробку - количество кабелей не должно превышать 70% объёма внутреннего пространства;
• После монтажа протестируйте герметичность: подуйте в открытую трубу - если воздух не проходит, значит, соединение плотное;
• Для частого обслуживания выбирайте модели с винтовой фиксацией - КМР-050-046 идеально подходит для таких задач.
