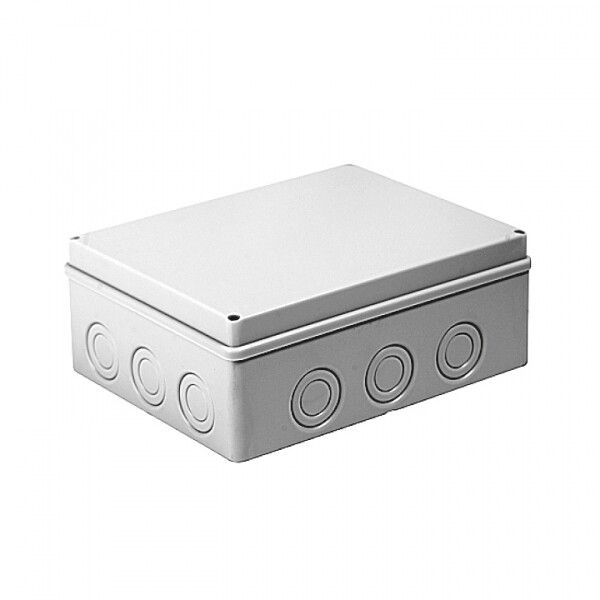

Коробка распределительная КМР-050-047 пылевлагозащищенная без мембранных вводов (240х190х90) EKF PROxima | plc-kmr-050-047

Коробка распаячная КМР-050-047 от EKF - это пылевлагозащищённый установочный элемент для надёжного скрытого монтажа электрических соединений в условиях повышенной влажности или запылённости. Артикул plc-kmr-050-047 предназначен для наружной и внутренней проводки, совместим с гофротрубами и подходит для силовых и слаботочных цепей.

Назначение и область применения

Коробка распаячная КМР-050-047 используется для защиты точек соединения кабелей: клеммников, СИЗ, ответвлений, розеток, выключателей и других компонентов. Предназначена для установки в местах, где требуется защита от пыли и влаги - на улице, в подъездах, производственных помещениях, парковках, на фасадах зданий. Подходит для силовых и слаботочных систем, включая освещение, сигнализацию, связь и автоматизацию.

Технические характеристики

• Габариты: 240×190×90 мм - вместительный объём для нескольких соединений
• Степень защиты: IP55 - защита от пыли (не полностью герметично, но препятствует проникновению вредных частиц) и струй воды из любого направления
• Материал: полипропилен - устойчив к коррозии, химически инертен, не содержит галогенов
• Номинальное напряжение изоляции: 400 В - допустимо для бытовых и промышленных сетей до 220/380 В
• Температурный диапазон: от -20C до +40C - работает в холодных и тёплых климатических зонах
• Количество предварительно намеченных отверстий: 12 - можно просверливать отверстия под трубы или кабели
• Цвет: серый - сочетается с большинством поверхностей, не бросается в глаза
• Форма: прямоугольная - удобна для монтажа на плоские поверхности
• Тип крышки: монтажная - открывается для доступа к внутренним соединениям
• Фиксация крышки: винтовая - надёжно удерживает крышку, исключает самопроизвольное открытие
• Способ монтажа: настенно-потолочное крепление - крепится на стену, потолок или лоток через отверстия в основании
• Всепогодное исполнение: да - рассчитана на постоянную эксплуатацию вне помещений

Совместимость и монтаж

Коробка распаячная КМР-050-047 не имеет готовых мембранных вводов - все отверстия требуют самостоятельного сверления под нужный диаметр трубы. Совместима с гофрированными, гладкими и армированными трубами диаметром до 25–32 мм (при необходимости). Для герметизации после ввода трубы рекомендуется использовать термоусадочные или резиновые уплотнители. Крышка крепится четырьмя винтами - перед сборкой проверьте, чтобы кабели были правильно проложены и не перегнуты внутри корпуса. Установка возможна на любую вертикальную или горизонтальную поверхность: кирпич, бетон, металл, дерево - с использованием дюбелей подходящего типа.

Безопасность и стандарты

Коробка соответствует требованиям ГОСТ Р 50044.1 и IEC 60670-1 для установочных коробок. Полипропиленовый корпус не поддерживает горение и не выделяет токсичных веществ при нагреве. Наличие всепогодного исполнения и IP55 позволяет использовать её в соответствии с правилами устройства электроустановок (ПУЭ) для открытой проводки. Серия PROxima прошла сертификацию на соответствие требованиям безопасности ЕАЭС.

Преимущества

• Высокая прочность материала - не деформируется под нагрузкой и не трескается при ударах
• Отсутствие галогенов - экологичный материал, безопасен при возгорании
• Удобная форма и размер - легко размещается даже в ограниченном пространстве
• 12 заранее обозначенных отверстий - позволяют гибко выбирать точки ввода кабелей
• Надёжная винтовая фиксация крышки - снижает риск случайного вскрытия
• Экономичность - цена ниже аналогов с такими же характеристиками

Ограничения применения

• Не предназначена для погружения в воду - IP55 не гарантирует герметичность при затоплении
• Не подходит для температур ниже -20C - материал становится хрупким, есть риск растрескивания
• Отсутствие готовых вводов - требует дополнительных работ по сверлению и уплотнению
• Не рекомендовано использование в средах с высокой концентрацией растворителей, масел или агрессивных химикатов
• Не является заменой распределительному щиту - только для точечных соединений

Примеры использования

• Подключение светильника на фасаде дома - скрывает соединение между кабелем и питающим проводом
• Разветвление сети для видеонаблюдения на улице - защищает спайки и коннекторы от влаги
• Место перехода от гофры к розетке в гараже - обеспечивает доступ к контактам для обслуживания
• Соединение кабелей в подвале с высокой влажностью - предотвращает окисление медных жил
• Узел управления конвейера на производстве - защищает провода от пыли и механических воздействий

Практические советы

• Перед монтажом определитесь с расположением всех кабелей - используйте 12 отверстий рационально, чтобы не перегрузить одну сторону корпуса
• При сверлении отверстий под трубы делайте их чуть меньше диаметра - затем плотно вставьте трубу и заделайте швы силиконовым герметиком
• Не забудьте оставить свободное пространство внутри коробки - минимум 10–15 см² на каждое соединение, чтобы избежать перегрева
• Проверяйте целостность крышки и уплотнительных поверхностей перед закрыванием - грязь или деформация могут нарушить степень защиты IP55
• Для частого обслуживания выбирайте места с хорошим доступом - коробка КМР-050-047 не предназначена для скрытой установки в стены без возможности доступа
• При работе в зимний период - не оставляйте коробку на морозе без нагрузки более чем на несколько часов, особенно при температуре ниже -15C
