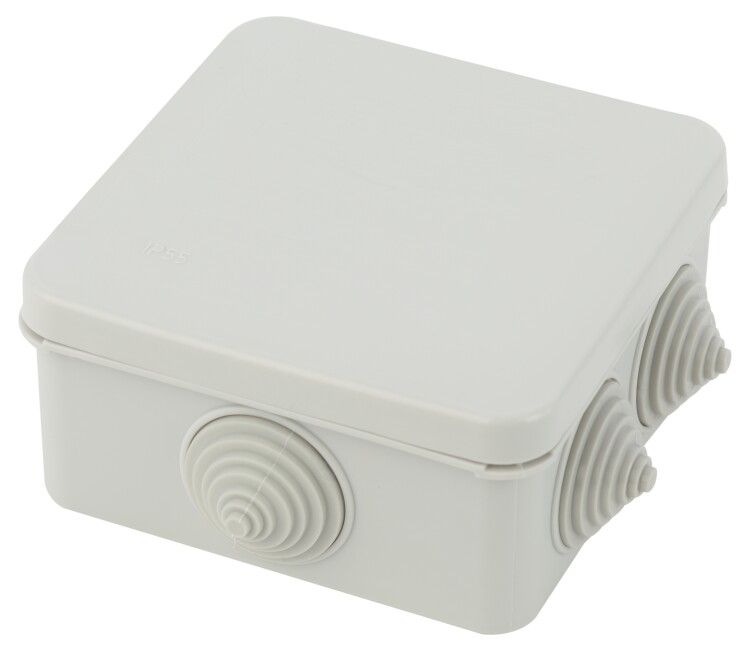

Коробка распаячная KKORz-100-100-50-6gv открытой установки КОР 100х100х50мм защелк. крышка 6 вставл. сальника IP55 ЭРА Б0055757

Коробка распаячная открытой установки КОР 100х100х50мм с защелкивающейся крышкой и 6 вставками сальника IP55 от бренда ЭРА предназначена для безопасного разветвления и соединения электропроводов в условиях повышенной запыленности и влажности. Артикул б0055757 обеспечивает надежную изоляцию точек соединения благодаря герметичному исполнению и удобной конструкции.

Назначение и область применения

Коробка распаячная КОР 100х100х50мм используется для организации ответвлений и соединений электрических кабелей и проводов в помещениях с высокой влажностью, на улице или в производственных зонах. Подходит для монтажа в местах, где требуется доступ к соединениям для обслуживания - например, возле щитов, на фасадах зданий, в цехах, на конвейерах и в системах освещения.

Технические характеристики

• Размеры: 100×100×50 мм - компактная форма для ограниченного пространства;
• Материал: полистирол - легкий, химически стойкий, не поддерживающий горение;
• Степень защиты: IP55 - защита от пыли (не полностью, но достаточна для большинства условий) и струй воды из любого направления;
• Количество вводов: 6 шт. - каждый через ступенчатый мембранный сальник, позволяющий фиксировать кабели диаметром до 20 мм;
• Максимальное сечение провода: 20 мм2 - подходит для медных жил до 4–6 кВт нагрузки в зависимости от типа изоляции;
• Крепление крышки: защелкивание - быстрый доступ без инструментов;
• Ввод с тыльной стороны: да - возможность прокладки кабелей сзади, что упрощает организацию трасс;
• Цвет: серый - совместим с большинством промышленных решений;
• Способ монтажа: настенный/потолочный - крепится саморезами или дюбелями через отверстия в стенках корпуса.

Совместимость и монтаж

Коробка распаячная КОР 100х100х50мм совместима с любыми кабелями и проводами с внешним диаметром до 20 мм. Мембранные сальники плотно обжимают кабель, исключая проседание и вытягивание. Для монтажа используйте стандартные крепежи M4–M6. Учитывайте, что внутренний объем позволяет разместить до 8–10 соединений типа “скрутка + клемма” или 4–6 клемм WAGO. Не рекомендуется перегружать корпус более чем 6 кабелями одновременно - это снижает эффективность теплоотвода и затрудняет обслуживание.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-5-1 по степени защиты IP55. Полистирольный корпус не распространяет горение и не содержит токсичных веществ при нормальной эксплуатации. Коробка не предназначена для работы в средах с агрессивными химическими парами или постоянным погружением в воду.

Преимущества

• Запатентованная система защелкивания крышки - открывается одним движением, не требует отвертки;
• Шесть сальников уже установлены - не нужно докупать и монтировать отдельно;
• Ввод с тыльной стороны - позволяет выводить кабели в нужном направлении без перестановки коробки;
• Устойчивость к влаге и пыли - продлевает срок службы соединений в сложных условиях;
• Легкий вес и простота обработки - легко режется, сверлится при необходимости доработки.

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон (взрывозащита не предусмотрена);
• Не рассчитана на длительное воздействие прямых солнечных лучей - материал полистирола со временем теряет прочность при УФ-облучении;
• Не подходит для кабелей с диаметром более 20 мм - сальники не обеспечивают герметичность;
• Не использовать в местах с частыми ударными нагрузками - корпус пластиковый, не металлический;
• Не допускается использование в качестве основного распределительного щита - только для ответвлений и соединений.

Примеры использования

• Подключение светильников на фасаде здания - защита от дождя и пыли;
• Разветвление питания на конвейере в пищевом цеху - устойчивость к влажной среде;
• Объединение проводов от нескольких датчиков в автоматизированной системе;
• Монтаж временной сети на стройплощадке - быстрая сборка и демонтаж;
• Соединение кабелей в подвале или на чердаке - предотвращение окисления контактов.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен подходить под сальник (до 20 мм), иначе будет нарушена герметизация;
• Если кабель слишком тонкий, используйте термоусадку вокруг него перед введением в сальник - так повысите уплотнение;
• При использовании в сырых местах после монтажа проверьте, чтобы все сальники были плотно закручены - даже один неплотный ввод снижает степень защиты;
• Не забудьте оставить свободное место внутри для соединений - перегрузка вызывает нагрев и трудности при ремонте;
• Артикул б0055757 можно заменить аналогом только при сохранении всех габаритов и количества сальников - отличается именно комплектация.
