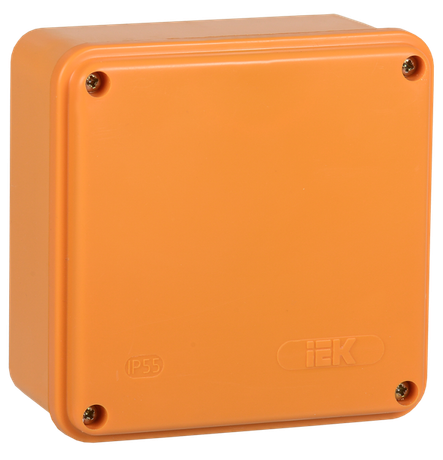

Коробка распаячная огнестойкая ПС 100х100х50мм 4P 4мм2 IP44 гладкие стенки IEK - UKF20-100-100-050-4-4-09

Коробка распаячная огнестойкая ПС 100х100х50мм 4P 4мм2 IP44 гладкие стенки от IEK предназначена для безопасного соединения и защиты проводов в зонах с повышенным риском возгорания. Эта модель обеспечивает сохранение работоспособности при пожаре и подходит для открытой прокладки в промышленных и жилых объектах.

Назначение и область применения

Коробка распаячная огнестойкая ПС 100х100х50мм 4P 4мм2 IP44 используется для разветвления и соединения проводов в помещениях с высокими требованиями к пожарной безопасности. Применяется там, где требуется сохранить целостность электропроводки во время пожара - на эвакуационных путях, в кабельных каналах, рядом с печными устройствами, в цехах с технологическими процессами, выделяющими тепло или искры. Подходит для силовых и слаботочных сетей, включая системы оповещения и управления.

Технические характеристики

• Размеры: 100×100×50 мм - компактный формат для ограниченного пространства
• Максимальное сечение провода: 4 мм2 - подходит для медных жил до 4 кв.мм
• Номинальное напряжение изоляции: 450 В - рассчитана на бытовые и промышленные сети до 400 В переменного тока
• Степень защиты: IP44 - защищает от брызг воды и твердых частиц размером более 1 мм
• Температурный диапазон: от –40 C до +60 C - работает в холодных и жарких условиях
• Количество клемм: 4 - позволяет выполнить четыре точки соединения
• Материал: пластик с огнестойкими свойствами - не поддерживает горение, устойчив к перегреву
• Цвет: оранжевый - визуально выделяет место соединения, соответствует нормам маркировки
• Способ монтажа: открытая установка - крепится на поверхность стен, потолков, стоек
• Тип крепления крышки: винтовое - надежное фиксирование, исключающее самопроизвольное открывание
• Возможность пломбирования: да - можно запечатать для предотвращения несанкционированного доступа
• Галогены: содержатся - материал не является безгалогенным (не HF), что влияет на токсичность продуктов горения

Совместимость и монтаж

Коробка распаячная огнестойкая ПС 100х100х50мм 4P 4мм2 IP44 совместима с любыми проводами и кабелями с сечением до 4 мм2. Для монтажа используйте саморезы или дюбели через отверстия в корпусе. Установка выполняется на ровную поверхность - стена, металлический профиль, деревянная рейка. Перед сборкой проверьте, чтобы все провода были зачищены и не выходили за пределы внутреннего объема. Крышка плотно закрывается винтами - не допускайте перекоса при затяжке. Обязательно соблюдайте минимальный радиус изгиба кабеля внутри коробки - он не должен быть меньше 8–10 диаметров кабеля.

Безопасность и стандарты

Коробка распаячная огнестойкая ПС 100х100х50мм 4P 4мм2 IP44 соответствует ГОСТ Р 53316-2009, который требует сохранения работоспособности кабельных линий в течение 15–90 минут при воздействии открытого пламени. Это делает её подходящей для систем аварийного освещения, пожарной сигнализации и эвакуационных маршрутов. Однако, поскольку материал содержит галогены, при горении выделяются токсичные газы - поэтому не рекомендуется использовать в замкнутых пространствах с плохой вентиляцией, особенно в людных зонах типа метро или больниц.

Преимущества

• Увеличенная термическая стойкость - выдерживает нагрев до 900 C без деформации
• Защита от механических повреждений - прочный корпус снижает риск случайного контакта с токоведущими частями
• Легкий доступ к контактам - крышка легко снимается для обслуживания
• Высокая степень герметизации - IP44 предотвращает попадание влаги и пыли
• Оранжевый цвет - удобен для быстрой идентификации в сложных схемах

Ограничения применения

• Не применяется в помещениях с постоянным погружением в воду - IP44 не обеспечивает защиту от струй или погружения
• Запрещено использование в средах с агрессивными химикатами - пластик не устойчив к растворителям, маслам, щелочам
• Не подходит для многожильных кабелей с сечением свыше 4 мм2 - возможен перегрев и потеря контакта
• Содержание галогенов ограничивает применение в закрытых общественных пространствах - при пожаре выделяются ядовитые пары
• Не предназначен для скрытой установки в стены или полы - только открытый монтаж

Примеры использования

• Разветвление питания на станках в металлургическом цехе
• Подключение датчиков пожарной сигнализации в офисном здании
• Объединение проводов в распределительном шкафе на производстве
• Монтаж светильников аварийного освещения в коридорах жилого дома
• Соединение кабелей в теплом цехе с высокой влажностью (например, пищевой промышленности)

Практические советы

• Перед установкой всегда проверяйте соответствие сечения провода - превышение 4 мм2 недопустимо
• При использовании нескольких коробок в одной линии - располагайте их так, чтобы между ними был свободный доступ для обслуживания
• При пломбировании используйте специальные клейкие пломбы с номером - это необходимо для контрольных проверок
• Не забудьте оставить запас провода внутри коробки - минимум 10 см - для последующего ремонта
• Если нужна максимальная безопасность при пожаре - выбирайте модели без галогенов; эта версия подходит лишь при наличии эффективной вентиляции
• Проверяйте наличие сертификата соответствия ГОСТ Р 53316-2009 перед покупкой - убедитесь, что указан артикул ukf20-100-100-050-4-4-09
