Коробка распределительная огнестойкая ПС 100х100х50мм 6P 4мм2 IP44 гл. с. | UKF20-100-100-050-6-4-09 IEK

Коробка распределительная огнестойкая ПС 100х100х50мм 6P 4мм2 IP44 гладкие стенки от IEK предназначена для открытой прокладки электропроводки в зонах с повышенным риском возгорания. Она обеспечивает безопасную коммутацию проводов, сохраняет работоспособность при пожаре и соответствует требованиям ГОСТ Р 53316-2009.

Назначение и область применения

Коробка распределительная огнестойкая ПС 100х100х50мм 6P 4мм2 IP44 гладкие стенки используется для разветвления и соединения проводов в помещениях с высокими требованиями к пожарной безопасности - например, на элеваторах, в котельных, промышленных цехах, тоннелях, лифтовых шахтах и других объектах, где возможна длительная работа при температуре выше нормы. Применяется для силовых и слаботочных сетей, когда требуется сохранить целостность кабельной линии в течение 15–90 минут при воздействии огня.

Технические характеристики

• Размеры: 100×100×50 мм - компактный формат для ограниченного пространства;
• Количество клемм: 6 - позволяет подключить до шести проводников;
• Максимальное сечение провода: 4 мм2 - подходит для медных жил до 4 кв.мм;
• Номинальное напряжение изоляции: 450 В - рассчитана на бытовые и промышленные сети до 400 В переменного тока;
• Степень защиты: IP44 - защищает от брызг воды и частиц размером более 1 мм (пыль частично задерживается);
• Диапазон рабочих температур: от –40 C до +60 C - работает в холодных и жарких условиях;
• Материал: пластик с добавлением галогенов - устойчив к горению, но при пожаре выделяет токсичные газы;

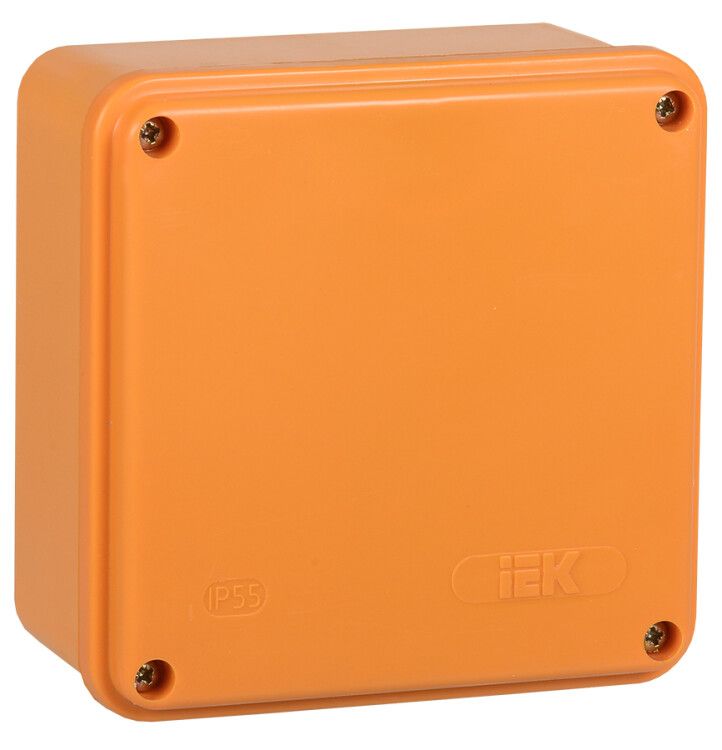

• Цвет: оранжевый - визуально выделяется на фоне других элементов, что упрощает обслуживание;
• Крышка: есть, фиксируется винтами - надёжно закрывается, предотвращает случайное открывание;
• Возможность пломбирования: да - можно запечатать для контроля доступа и предотвращения вмешательства;
• Способ монтажа: открытая установка - крепится на поверхность с помощью дюбелей или саморезов.

Совместимость и монтаж

Коробка распределительная огнестойкая ПС 100х100х50мм 6P 4мм2 IP44 гладкие стенки совместима с любыми проводниками до 4 мм2, в том числе с NYM, VVG, PVS. Для монтажа используйте крепёж подходящего диаметра - отверстия в корпусе рассчитаны под стандартные дюбели. Установка выполняется на ровную поверхность: стены, потолки, металлические конструкции. Гладкие внутренние стенки позволяют легко протянуть провода без зацепов. Перед сборкой проверьте соответствие сечения провода и количества подключаемых жил - перегрузка клемм недопустима.

Безопасность и стандарты

Коробка соответствует ГОСТ Р 53316-2009 - требование к сохранению работоспособности кабельных линий при пожаре. Класс огнестойкости E15–E90 означает, что при воздействии открытого пламени она не теряет герметичность и функциональность в течение 15–90 минут. Однако материал содержит галогены - при горении выделяются токсичные продукты, поэтому не рекомендуется для замкнутых пространств с постоянным пребыванием людей (например, офисы, жилые комнаты). Напряжение 450 В обеспечивает безопасную работу в системах до 400 В.

Преимущества

• Устойчивость к нагреванию - не деформируется при повышении температуры до +60 C;
• Защита от брызг и крупной пыли - IP44 снижает риск короткого замыкания в сыром или пыльном окружении;
• Винтовая крышка - плотно фиксируется, исключает самопроизвольное открытие;
• Пломбируемая конструкция - удобна для контролируемых объектов (энергообъекты, системы управления);
• Яркий оранжевый цвет - ускоряет поиск и диагностику во время осмотра.

Ограничения применения

• Не применяется внутри помещений с постоянным пребыванием людей - из-за наличия галогенов в составе пластика;
• Не подходит для скрытой прокладки - только открытый монтаж;
• Запрещено использовать с проводами сечением более 4 мм2 - риск перегрева и выхода из строя;
• IP44 не гарантирует защиту от струй воды - не устанавливать на улице или в местах с регулярным орошением;
• Не предназначен для работы при температурах ниже –40 C - хрупкость материала возрастает.

Примеры использования

• Разветвление питания на конвейерах в пищевых цехах;
• Подключение датчиков и исполнительных механизмов в котельных;
• Обустройство распределительных точек в тоннелях метрополитена;
• Создание автономных групп освещения в складских ангарах;
• Коммутация сигнальных линий в системах противопожарной автоматики.

Практические советы

• Перед установкой проверьте, чтобы все провода имели одинаковое сечение - не смешивайте 1,5 мм2 и 4 мм2 в одной коробке;
• Используйте качественные клеммы WAGO или болтовые соединения - они лучше совместимы с этим типом коробки;
• При монтаже в пыльных средах дополнительно уплотните входы кабелей силиконовым герметиком - IP44 не полностью препятствует попаданию пыли;
• Пломбу применяйте только после завершения всех подключений - перед пломбировкой сделайте фото схемы;
• Не забудьте про тепловое расширение - оставляйте небольшой запас провода внутри коробки, особенно при больших перепадах температур.
