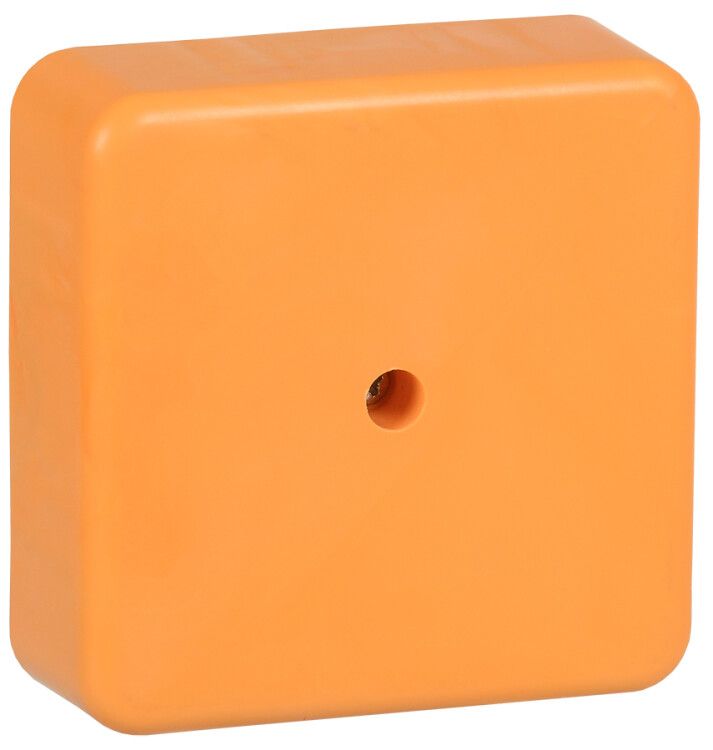

Коробка распределительная огнестойкая ПС 75х75х28мм 4P 4мм2 IP44 IEK | UKF10-75-75-028-4-4-09

Коробка распределительная огнестойкая ПС 75х75х28 мм 4 полюса 4 кв.мм IP44 от IEK предназначена для безопасного разветвления проводов и кабелей при открытой прокладке электропроводки. Благодаря огнестойкому материалу и защите IP44, она подходит для использования в зонах с повышенными требованиями к пожарной безопасности.

Назначение и область применения

Коробка распределительная огнестойкая ПС 75х75х28 мм 4 полюса 4 кв.мм IP44 используется для организации точек ответвления проводов и кабелей при открытом монтаже. Применяется там, где важна сохраняемость работы электросистемы при возгорании - например, в общественных зданиях, на объектах с высокими нормами пожарной безопасности, в промышленных помещениях, на элеваторах, в тоннелях и других местах, где требуется класс огнестойкости E15–E90.

Технические характеристики

• Габариты: 75×75×28 мм - компактный формат для ограниченного пространства;
• Количество клемм: 4 штуки, рассчитаны на максимальное сечение провода 4 мм2;
• Степень защиты: IP44 - защита от твердых частиц крупнее 1 мм и брызг воды с любого направления;
• Номинальное напряжение изоляции: 450 В - подходит для бытовых и промышленных сетей до 400 В переменного тока;
• Материал: безгалогенный пластик (HF) - при горении не выделяет токсичных газов;
• Диапазон температур: от –25 C до +60 C - работает в холодных и жарких условиях;
• Срок службы: 10 лет - долговечность при соблюдении условий эксплуатации;
• Цвет: оранжевый - стандартизированная цветовая маркировка для легкой идентификации огнестойких элементов;
• Крышка: есть, фиксируется надежно, позволяет пломбировать коробку для предотвращения несанкционированного доступа.

Совместимость и монтаж

Коробка распределительная огнестойкая ПС 75х75х28 мм 4 полюса 4 кв.мм IP44 устанавливается открытым способом - к стене или другой поверхности с помощью дюбелей или саморезов. Подходит для монтажа на бетон, кирпич, металл и другие твердые основания. Все клеммы уже установлены внутри, что исключает необходимость самостоятельной сборки контактной группы. Для подключения используйте провода сечением не более 4 мм2 - большие сечения не войдут в клеммы. Убедитесь, что при монтаже не перегибаются жилы и не повреждается изоляция.

Безопасность и стандарты

Коробка соответствует ГОСТ Р 53316-2009 «Кабельные линии. Сохранение работоспособности в условиях пожара». Это значит, что при воздействии открытого огня она сохраняет целостность и функциональность в течение 15–90 минут, обеспечивая время для эвакуации и тушения. Безгалогенный состав материала снижает риск образования ядовитых паров при нагреве - важно для помещений с большим количеством людей. Возможность пломбирования соответствует требованиям к контролю доступа в электроустановках.

Преимущества

• Уже оснащена клеммами - экономит время на монтаже;
• Огнестойкий материал продлевает работу системы при пожаре;
• Защита IP44 допускает использование во влажных и запыленных средах;
• Пломбируемость - удобно для учета и контроля доступа;
• Оранжевый цвет - легко отличить от обычных распределительных коробок;
• Компактный размер - подходит даже для тесных ниш и углов.

Ограничения применения

• Не предназначен для скрытой установки - только открытый монтаж;
• Максимальное сечение провода - 4 мм2; нельзя использовать с кабелями 6 мм2 и выше;
• Не герметична - не подходит для постоянного контакта с водой или подземной прокладки;
• Не рассчитана на высокие механические нагрузки - не следует использовать как опорную конструкцию;
• Работает только в указанном температурном диапазоне - ниже –25 C возможна хрупкость пластика.

Примеры использования

• Разветвление питания на светильники в коридоре офисного здания;
• Подключение датчиков движения и сигнализаций в учебных корпусах;
• Объединение кабелей управления на конвейере в цеху;
• Точка ответвления для систем пожарной автоматики в метро;
• Распределение сети 220 В между группами розеток в административном помещении.

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение ≤4 мм2 - иначе клеммы не закроются плотно;
• При использовании многожильных проводов обязательно обжимайте концы наконечниками - так надежнее и проще затянуть в клемме;
• При установке оставляйте свободный запас провода - минимум 10 см - для будущего обслуживания;
• Пломбу применяйте после окончательной проверки всех соединений - перед этим не закрывайте крышку полностью;
• При замене старой коробки - выбирайте аналогичную модель IEK (укf10-75-75-028-4-4-09) для совпадения размеров и характеристик.
