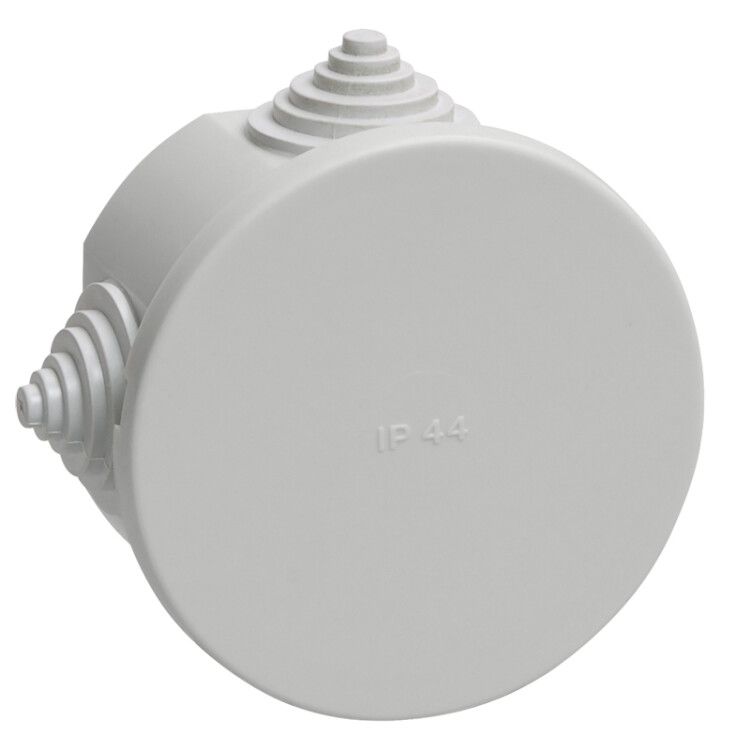

Коробка распределительная КМ41237 для о/п d75х40 мм IP44 (RAL7035, 4 гермоввода) | UKO11-075-040-000-K41-44 IEK

Коробка распределительная IEK (ИЭК) артикул uko11-075-040-000-k41-44 - компактное решение для организации точек соединения проводов и кабелей при открытой проводке. Устройство защищает места ответвлений от внешних воздействий благодаря степени защиты IP44 и рассчитано на длительную работу в условиях умеренного климата.

Назначение и область применения

Коробка распределительная IEK (ИЭК) артикул uko11-075-040-000-k41-44 используется для разветвления электрических цепей при открытой прокладке проводов и кабелей. Она служит точкой доступа для подключения, обслуживания и замены участков сети. Применяется внутри помещений и на улице - например, возле светильников, выключателей, силового оборудования. Подходит для систем электрической канализации с жесткими или гофрированными трубами.

Технические характеристики

• Форма: круглая, диаметр 75 мм, высота 40 мм
• Степень защиты: IP44 - предохраняет от твердых частиц крупнее 1 мм и брызг воды с любого направления
• Количество вводов: 4 шт., каждый диаметром 20 мм, оснащены герметичными уплотнениями
• Материал корпуса: полистирол - прочный, химически стойкий пластик
• Цвет: серый (RAL 7035)
• Рабочая температура: от –25 C до +40 C
• Климатическое исполнение: УХЛ2 - умеренный и холодный климат с возможностью работы в закрытых помещениях с повышенной влажностью
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Соответствие нормативам: ГОСТ 32126.1

Совместимость и монтаж

Коробка распределительная IEK (ИЭК) артикул uko11-075-040-000-k41-44 монтируется на стену или потолок с помощью саморезов или дюбелей через крепежные отверстия в основании. Для фиксации труб используются четыре герметичных ввода Ø20 мм - они совместимы с ПВХ, металлическими и гофрированными рукавами соответствующего диаметра. Крышка-заглушка открывается без инструментов, обеспечивает быстрый доступ к внутренним соединениям. Нельзя использовать с трубами большего диаметра - вводы не адаптированы под них.

Безопасность и стандарты

Произведена согласно требованиям ГОСТ 32126.1, что гарантирует соответствие механической прочности, термостойкости и электроизоляционным свойствам. Степень защиты IP44 позволяет применять устройство в зонах с риском попадания влаги и пыли. Однако материал содержит галогены - значит, при горении выделяются токсичные вещества; поэтому не рекомендуется для установки в местах с высоким риском возгорания или в закрытых воздушных системах, где важна экологическая безопасность при пожаре.

Преимущества

• Четыре герметичных ввода исключают необходимость дополнительного уплотнения при подключении труб
• Круглая форма равномерно распределяет нагрузку при креплении и снижает риск деформации
• Высокая плотность материала обеспечивает долгую сохранность формы даже при перегрузках
• Заглушка легко снимается и надежно фиксируется без болтов
• Подходит для автоматизации сборки - совместима с типовой системой электрической канализации IEK

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем или источниками высоких температур выше +40 C
• Не применяется в взрывоопасных средах - отсутствует классификация Ex
• Не допускается использование в условиях постоянного погружения в воду - IP44 не обеспечивает водоупорность при затоплении
• Материал содержит галогены - запрещён в некоторых объектах с требованием HF (halogen-free) - например, метро, больницы, железные дороги

Примеры использования

• Разветвление питания для группы LED-светильников на фасаде здания
• Объединение трёх кабелей от датчиков движения и одного входящего кабеля в коридоре офиса
• Точка подключения кабеля от щита к настенному выключателю в ванной комнате
• Сборка распределительной точки на улице рядом с воротами или забором

Практические советы

• Перед монтажом проверьте, чтобы все вводы были правильно уплотнены - используйте только кабели с наружным диаметром ≤20 мм
• При работе в сырых помещениях после подключения протестируйте целостность изоляции между проводниками
• Не перегружайте коробку более чем четырьмя кабелями - это нарушает тепловой режим и может повредить уплотнители
• При необходимости замены устройства - отсоедините питание, затем снимите крышку и выпрямите провода перед удалением старой коробки
• Для удобства сборки можно заранее подготовить метки на кабелях - так проще будет ориентироваться внутри коробки
