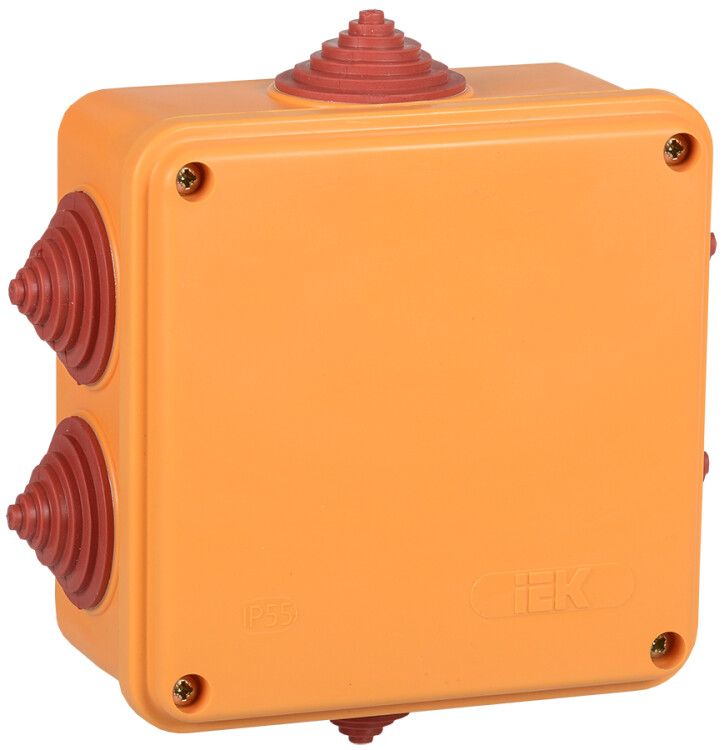

Коробка распаячная огнестойкая ПС 100х100х50мм 4P 6мм2 IP55 6 вводов IEK - UKF30-100-100-050-4-6-09

Коробка распаячная огнестойкая ПС 100х100х50 мм 4 полюса 6 кв. мм IP55 6 вводов от IEK предназначена для безопасного разветвления и защиты соединений проводов в зонах с повышенным риском возгорания. Эта модель обеспечивает сохранение работоспособности при пожаре и соответствует требованиям к огнестойким кабельным системам.

Назначение и область применения

Коробка распаячная огнестойкая ПС 100х100х50 мм 4 полюса 6 кв. мм IP55 6 вводов используется для открытой прокладки электропроводки там, где требуется высокая степень защиты от огня и внешних воздействий. Подходит для разветвления силовых и слаботочных кабелей в помещениях с повышенной пожарной опасностью: производственные цеха, склады, трансформаторные подстанции, метро, тоннели, жилые дома с требованием к эвакуационной безопасности.

Технические характеристики

• Размеры: 100×100×50 мм - компактная форма для ограниченного пространства;
• Максимальное сечение провода: 6 мм2 - позволяет подключить медные жилы до этого значения;
• Количество клемм: 4 - для организации четырёх точек соединения;
• Количество вводов: 6 - шесть отверстий для выхода/входа кабелей;
• Тип ввода: ступенчатый мембранный сальник - герметичный фиксатор кабеля без дополнительных уплотнителей;
• Степень защиты: IP55 - защищает от пыли и струй воды из любого направления;
• Материал: безгалогенный пластик - при горении не выделяет токсичных газов;
• Номинальное напряжение изоляции: 450 В - рассчитана на работу в сетях до 400 В переменного тока;
• Диапазон температур: от –40 до +60 C - работает в суровых климатических условиях;
• Цвет: оранжевый - стандартизированная цветовая сигнализация для огнестойких устройств;
• Крышка: да, с винтовым креплением - надёжное закрывание и возможность многократного вскрытия;
• Пломбируемость: да - можно опечатать для предотвращения несанкционированного доступа;
• Способ монтажа: открытая установка - крепится на стену или поверхность болтами через монтажные отверстия.

Совместимость и монтаж

Коробка распаячная огнестойкая ПС 100х100х50 мм 4 полюса 6 кв. мм IP55 6 вводов совместима с любыми кабелями и проводами до 6 мм2. Для монтажа используйте стандартные саморезы или анкерные болты. Установите коробку на ровную поверхность, просверлив отверстия под крепёж. Протяните кабели через ступенчатые сальники - они автоматически плотно обхватывают оболочку кабеля, исключая необходимость дополнительной герметизации. После подключения затяните крышку винтами - она не деформируется даже при перегреве.

Безопасность и стандарты

Коробка распаячная огнестойкая ПС 100х100х50 мм 4 полюса 6 кв. мм IP55 6 вводов соответствует ГОСТ Р 53316-2009 и обеспечивает сохранение работоспособности при пожаре в течение 15–90 минут (класс E15–E90). Безгалогенный материал снижает риск образования ядовитых паров при нагреве. Корпус не поддерживает горение и не распространяет пламя. Это делает её обязательным элементом в системах противопожарной защиты согласно нормам РФ и ЕАЭС.

Преимущества

• Высокая огнестойкость - сохраняет целостность при пожаре, позволяя продолжить работу аварийных систем;
• Герметичные вводы - не требуют дополнительных уплотнителей, экономят время монтажа;
• Пломбируемость - удобна для контролируемых объектов (энергообъекты, госучреждения);
• Широкий температурный диапазон - работает зимой и летом вне зависимости от условий;
• Удобная форма - квадратная конструкция легко располагается рядом с другими элементами системы;
• Защита IP55 - допускает использование во влажных и запылённых средах.

Ограничения применения

• Не предназначен для скрытой установки внутри стен - только открытый монтаж;
• Максимальное сечение провода - 6 мм2; более толстые кабели (например, 10 мм2) не поместятся;
• Не рекомендовано использовать в контакте с растворителями, маслами или агрессивными химикатами - материал пластиковый;
• При температуре ниже –40 C возможна потеря гибкости материала - осторожно обращайтесь при монтаже в холодном климате;
• Не заменяет распределительный щит - служит лишь для точки ответвления, а не для управления нагрузкой.

Примеры использования

• Подключение питания к насосному оборудованию в канализационном коллекторе;
• Разветвление освещения в тоннеле метрополитена;
• Объединение сигналов от датчиков пожарной тревоги в техническом помещении завода;
• Монтаж временной сети на стройплощадке с высокими требованиями к пожарной безопасности;
• Завершение участка кабельной линии перед переходом на другую секцию в производственном корпусе.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен подходить под внутренний диаметр сальника (не слишком тонкий и не слишком толстый);
• При использовании нескольких кабелей в одном вводе - суммарный диаметр не должен превышать 80% внутреннего прохода сальника;
• Не перегружайте клеммы - максимальное сечение 6 мм2 - соблюдайте этот лимит, чтобы избежать перегрева;
• После сборки обязательно протестируйте контактную группу мультиметром - особенно после длительной работы при высоких температурах;
• Для долговечности регулярно проверяйте состояние винтов крепления крышки - они могут ослабнуть при термическом циклическом воздействии;
• При необходимости пломбирования используйте специальные бирки с номером и печатью - это соответствует требованиям энергонадзора.
