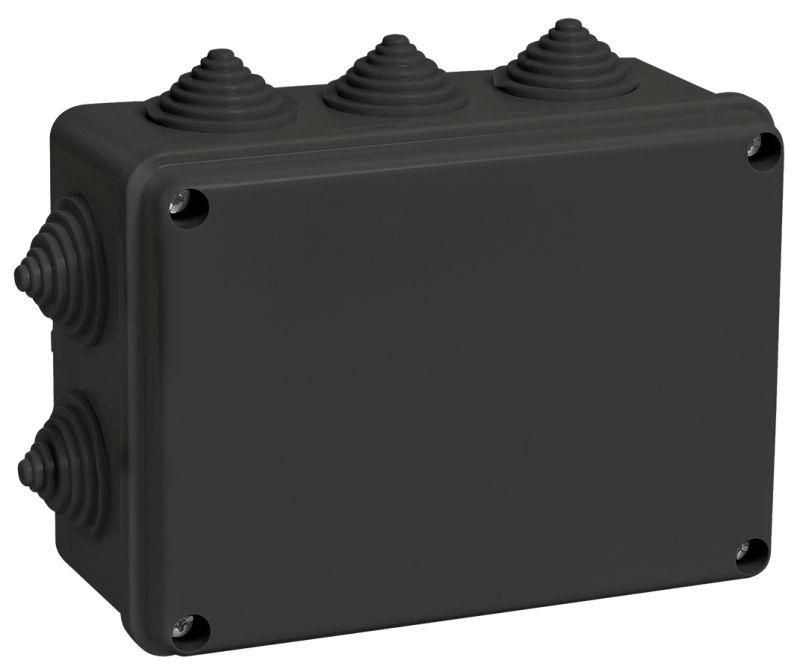

Коробка распаячная ОП 150х110х70 IP44 КМ41241 10 гермовводов черн. IEK UKO11-150-110-070-K02-44

Коробка распаячная КМ41241 от IEK - компактная пластиковая коробка с 10 вводами и защитой IP44, предназначенная для безопасного соединения и укрытия проводов в условиях повышенной влажности, пыли или открытых площадок. Артикул uko11-150-110-070-k02-44 соответствует модели с прямоугольным корпусом 150×110×70 мм, подходящей как для внутреннего, так и для наружного монтажа.

Назначение и область применения

Коробка распаячная КМ41241 используется для разветвления и соединения электрических проводов и кабелей. Её основная задача - обеспечить доступ к точкам коммутации, одновременно защищая их от внешних воздействий. Применяется в системах электрической канализации совместно с жёсткими и гофрированными трубами. Подходит для установки в помещениях с высокой влажностью (например, ванные комнаты, подвалы), на улице, в производственных зонах с пылью или механическими нагрузками.

Технические характеристики

• Размеры: 150 × 110 × 70 мм - компактная форма для ограниченного пространства;
• Степень защиты: IP44 - защита от твердых частиц крупнее 1 мм и брызг воды со всех направлений;
• Количество вводов: 10 шт. - все диаметром 25 мм, рассчитаны на стандартные трубы и гофру;
• Материал корпуса: полистирол, безгалогенный (HF) - при возгорании не выделяет токсичных газов;
• Цвет: чёрный - устойчив к УФ-излучению, не выгорает на солнце;
• Температурный диапазон: от –25 C до +40 C - работает в холодных регионах и летней жаре;
• Номинальное напряжение изоляции: 450 В - допустимо для сетей до 220–380 В переменного тока;
• Тип крышки: заглушка с винтовым креплением - плотное закрывание без деформаций;
• Пломбируемость: да - возможность опечатывания для предотвращения несанкционированного вскрытия;
• Способ монтажа: настенно-потолочное крепление - фиксируется саморезами или дюбелями.

Совместимость и монтаж

Коробка распаячная КМ41241 совместима с трубами и гофрой диаметром 25 мм. Для монтажа используйте стандартные крепёжные отверстия по углам корпуса. Перед установкой проверьте соответствие диаметра вводов и внешнего диаметра подключаемых труб - не рекомендуется использовать трубы большего диаметра, даже если они кажутся «внутрь проходящими». Крышка открывается после отвинчивания четырёх болтов - удобно для обслуживания. Не забудьте герметично заполнить все вводы - неиспользованные отверстия должны быть закрыты заглушками, чтобы сохранить степень защиты IP44.

Безопасность и стандарты

Коробка распаячная КМ41241 соответствует требованиям безопасности для электроустановок в соответствии с ГОСТ Р 50044.2 и IEC 60670. Безгалогенный материал снижает риск образования ядовитых паров при перегреве. Наличие пломбируемости позволяет соблюдать нормы энергонадзора при работе в общественных и промышленных объектах.

Преимущества

• Высокая прочность корпуса из полистирола - устойчив к ударным нагрузкам;
• Удобство обслуживания благодаря винтовому креплению крышки - легко открывать и закрывать;
• Защита IP44 делает её пригодной для использования вне помещений - экономит на дополнительных кожухах;
• Чёрный цвет маскирует загрязнения и лучше сочетается с металлическими элементами;
• Пломбируемость - обязательное требование для объектов с контролируемым доступом.

Ограничения применения

Не применяйте коробку распаячная КМ41241 в средах с постоянным погружением в воду - IP44 не гарантирует защиту от длительного контакта с жидкостью. Также не используйте её при температурах ниже –25 C или выше +40 C - возможна хрупкость материала или деформация. Не монтируйте рядом с источниками открытого пламени или нагревательными элементами - полистирол термически чувствителен. Диаметр вводов строго 25 мм - нельзя адаптировать под трубы 20 или 32 мм без потери степени защиты.

Примеры использования

• Разветвление силового кабеля перед подключением насоса в подвале;
• Объединение проводов освещения на фасаде здания;
• Коммутационная точка для управления конвейером в цеху с пылью;
• Подключение датчиков на улице - например, сигнализации или автоматического освещения.

Практические советы

• Перед монтажом убедитесь, что количество проводов внутри не превышает объём коробки - перегрузка нарушает теплоотдачу и повышает риск перегрева;
• Используйте термоусадочные трубки или специальные вводные уплотнители для каждого кабеля - это повысит надёжность и сохранит IP44;
• При установке на улице ориентируйте крышку вниз - так вода не будет задерживаться на поверхности;
• Запомните артикул uko11-150-110-070-k02-44 - он точно идентифицирует эту модель среди других коробок IEK;
• При замене старой коробки - сверьте размеры: 150×110×70 мм - не все аналоги имеют такие же габариты.
