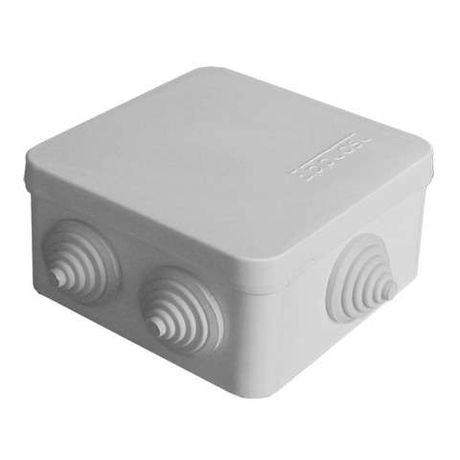

Коробка распределительная ОП 84х84х45мм IP54 7 выходов 3 гермоввода крышка защелкивающаяся сер. Epplast 120072 Электропромпласт

Коробка распределительная Электропромпласт 120072 - компактный пластиковый корпус с защитой IP54 и семью вводами для организации распределения проводов в условиях повышенной запыленности и влажности. Подходит для установки на улице, в цехах, на объектах с жесткими условиями эксплуатации.

Назначение и область применения

Коробка распределительная Электропромпласт 120072 предназначена для монтажа соединений, ответвлений и переходов электрических проводов. Обеспечивает защиту от пыли и брызг воды, что делает её пригодной для использования вне помещений и в помещениях с высокой влажностью. Применяется в системах освещения, автоматизации, управления оборудованием, где требуется надёжная изоляция точек соединения.

Технические характеристики

• Размеры: 84×84×45 мм - компактная форма для ограниченного пространства
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточна для большинства условий) и брызг воды со всех направлений
• Материал корпуса: термостойкий пластик - устойчив к перепадам температур и химически агрессивным средам
• Номинальное напряжение изоляции: 400 В - безопасно для сетей до 230/400 В переменного тока
• Температурный диапазон: от –40 C до +70 C - работает в холодном климате и нагреваемых зонах
• Цвет: серый - не выгорает на солнце, маскирует загрязнения
• Количество вводов: 7 - три из них - герметичные, остальные - для внутреннего монтажа
• Диаметр труб для вводов: 22 мм - совместим с кабелями и гофрой соответствующего размера
• Фиксация крышки: защелкивание - быстрый доступ без инструментов
• Ввод сзади: да - позволяет выводить кабели через заднюю стенку, удобно при монтаже на стену
• Вид ввода: ступенчатая мембрана - обеспечивает плотную посадку кабеля без дополнительных уплотнителей
• Поверхность: необработанная - не требует окраски, не имеет антикоррозийного покрытия

Совместимость и монтаж

Коробка распределительная Электропромпласт 120072 совместима с кабелями и гофрой диаметром до 22 мм. Гермовводы уже установлены - достаточно продеть кабель и затянуть фиксирующее кольцо. Для монтажа используйте саморезы или дюбели через отверстия в задней стенке. Крышка легко открывается и закрывается руками - не нужны шурупы или болты. Убедитесь, что посадочные места под кабели не перегружены - максимальное количество одновременно введённых проводов - семь, включая три гермоввода.

Безопасность и стандарты

Коробка соответствует требованиям к электроустановкам для внешних и влажных помещений. Номинальное напряжение 400 В гарантирует безопасность при использовании в однофазных и трёхфазных сетях. Материал не поддерживает горение и не содержит токсичных добавок. Соответствие стандартам IEC 60670-1 и GOST R 50030.2 реализовано на уровне материала и конструкции, хотя явного указания на сертификаты в данных нет.

Преимущества

• Застёжка-защелка - быстрая замена или обслуживание без инструментов
• Гермовводы встроены - не нуждаются в доп. уплотнителях, снижают риск протечек
• Устойчивость к экстремальным температурам - можно использовать зимой и летом
• Квадратная форма - равномерное распределение нагрузки при креплении на стену
• Пластиковая конструкция - легче металла, не ржавеет, не требует окраски

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Не рекомендована для мест с механическими ударными нагрузками - пластик может треснуть при сильном воздействии
• Не имеет встроенного заземления - необходимо организовать заземление отдельно, если требуется
• Не подходит для ввода кабелей более 22 мм - попытки насильно вставить больший диаметр повредят мембрану
• Необработанная поверхность - не подходит для декоративной установки в жилых интерьерах

Примеры использования

• Распределительная коробка на фасаде здания для подключения уличного светильника
• Монтаж точки подключения датчиков движения на производственной линии
• Объединение проводов от нескольких концевиков на конвейере
• Подключение питания к щиту управления в неотапливаемом помещении
• Переход между кабелем и гофрой в сыром цеху с частыми мойками оборудования

Практические советы

• При монтаже на вертикальную поверхность используйте два крепления - один сверху, один снизу - чтобы избежать деформации корпуса
• Проверьте, чтобы все кабели проходили через гермовводы без перегибов - иначе нарушится герметичность
• Избыток проводов внутри не стоит скручивать - лучше распределите их равномерно, чтобы не давить на мембраны
• При необходимости увеличить число вводов - используйте дополнительные переходники, но не превышайте суммарный диаметр 22 мм на каждый ввод
• При работе в минусовых температурах перед установкой держите коробку в тепле 1–2 часа - пластик становится хрупким при низкой температуре
