Коробка распределительная с/у 102х102х50 (ниша) внутр разм 90x90x48,5 мм с крышкой, квадрат IP20 | КР1101-И HEGEL

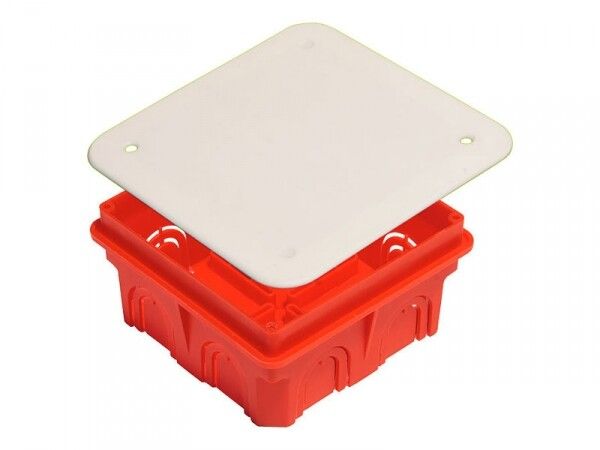

Коробка распределительная/распаячная для скрытой установки 102х102х50мм, с крышкой, 10 выводов, IP20 от бренда HEGEL (артикул КР1101-И) предназначена для безопасного соединения и распределения электрических проводов внутри стен. Её компактные размеры и пластиковый корпус делают её подходящей для монтажа в кирпичной кладке.

Назначение и область применения

Эта распределительная коробка используется для организации точек ответвления проводов в скрытых электромонтажных системах. Подходит для жилых, офисных и промышленных объектов, где требуется надёжное и доступное место для соединений. Коробка КР1101-И применяется там, где провода переходят от одного участка трассы к другому - например, между выключателями, розетками или светильниками.

Технические характеристики

• Габариты: 68×68×42 мм (внешние); глубина - 48,5 мм
• Количество вводов: 10
• Форма: квадратная
• Материал: бесгалогенный пластик (без токсичных выбросов при нагреве)
• Степень защиты: IP20 - защита от контакта с пальцами и крупными предметами, но не от воды и пыли
• Цвет: красный
• Тип крышки: непрозрачная, фиксируется на самонарезающих винтах
• Способ монтажа: встраивание в кирпичную кладку

Совместимость и монтаж

Коробка КР1101-И рассчитана на установку в штробу в кирпичной стене. Глубина 48,5 мм позволяет разместить внутреннюю коммутацию без перегрузки. На дне коробки есть направляющие - они позволяют закрепить клеммники, DIN-рейки или платы с помощью тех же самонарезающих винтов, что и крышка. Для монтажа используйте перфоратор с насадкой нужного диаметра - отверстие должно соответствовать внешним размерам 68×68 мм. Не рекомендуется использовать в бетонных плитах без предварительной подготовки штробы - возможна трещина из-за малой толщины стенки коробки.

Безопасность и стандарты

Коробка выполнена из бесгалогенного пластика - при возгорании не выделяет едких газов, что повышает безопасность в замкнутых помещениях. Соответствует требованиям к материалам для скрытой проводки в соответствии с ГОСТ Р 50571.15. Электрическая прочность обеспечивается за счёт изоляционных свойств материала. IP20 означает, что коробка не защищена от влаги - не применяйте в сырых зонах (ванная, кухня, подвал) без дополнительной герметизации.

Преимущества

• Удобная форма и размеры - легко помещается в типовые штробы
• 10 вводов обеспечивают гибкую организацию разветвлений
• Направляющие на дне позволяют фиксировать дополнительные элементы без сверления
• Непрозрачная крышка скрывает соединения, снижает риск случайного прикосновения
• Красный цвет - отличает коробку от других элементов, упрощает поиск при обслуживании

Ограничения применения

• Не предназначен для открытой установки - только скрытый монтаж в стене
• IP20 исключает использование во влажных и пыльных средах (например, в цехах с высокой запылённостью)
• Не совместим с металлическими трубами или кабель-каналами - требует только штробовой установки
• Не поддерживает большие нагрузки - не используйте для силовых кабелей сечением более 10 мм2 без проверки плотности заполнения

Примеры использования

• Разветвление сети освещения в квартире - от одной точки к нескольким потолочным светильникам
• Подключение нескольких розеток в одном ряду через одну распределительную точку
• Объединение проводов от выключателя и датчика движения перед входом в комнату
• Скрытые соединения в старых домах с кирпичными стенами при модернизации проводки

Практические советы

• Перед монтажом проверьте, чтобы все провода поместились в коробке - не перегружайте её. Общий объём проводов не должен превышать 60–70% внутреннего объёма.
• Используйте только самонарезающие винты, указанные производителем - другие могут повредить резьбу в пластике.
• При работе с многожильными проводами лучше применять клеммы или наконечники - так соединения будут надёжнее и займут меньше места.
• После монтажа обязательно отметьте местоположение коробки КР1101-И на плане - это ускорит ремонт и диагностику в будущем.
• Если планируете частую замену оборудования - рассмотрите модели с прозрачной крышкой; эта модель подходит для постоянных соединений.
