Коробка распределительная о/у 65х40 | IMT35093 Schneider Electric APC

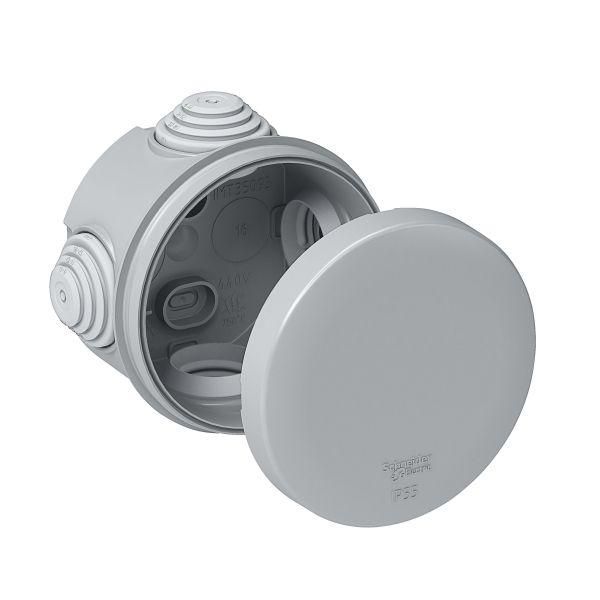

Коробка распределительная открытой установки 65х40 мм, IP55, серая, 4 сальника от Systeme Electric (артикул imt35093) предназначена для безопасного разветвления и соединения проводов в условиях повышенной влажности и запыленности. Отличается компактными размерами, надежным уплотнением и возможностью монтажа на стену или потолок.

Назначение и область применения

Коробка распределительная используется для организации точек ответвления кабелей и проводов в местах, где требуется защита от пыли и брызг воды. Подходит для открытой установки в помещениях с высокой влажностью - например, в цехах, на объектах ЖКХ, в зонах обслуживания оборудования, на улице под навесом. Применяется в системах освещения, автоматизации, управления станками и конвейерами.

Технические характеристики

• Габариты: диаметр 84 мм, высота 48 мм; внутренний объем 65×40 мм
• Степень защиты: IP55 - защищает от пыли (не полностью, но в достаточной степени для большинства условий) и струй воды из любого направления
• Количество вводов: 4 шт. с уплотнительными мембранами под трубу диаметром 20 мм
• Максимальное сечение кабеля: 20 мм2
• Макс. поперечное сечение проводника внутри: 16 мм2 - важно при подключении многожильных проводов
• Номинальное напряжение изоляции: 2000 В - обеспечивает безопасную работу в сетях до 1000 В переменного тока
• Материал корпуса: галоген-free пластик - не выделяет токсичных веществ при нагреве
• Цвет: серый
• Температурный диапазон: от –25 C до +60 C - работает в холодных и жарких средах
• Тип крышки: непрозрачная, фиксируется защелками - легко открывается и плотно закрывается
• Способ монтажа: настенно-потолочное крепление с помощью кронштейнов или саморезов
• Возможность соединения в ряд: да - можно собирать модульные цепочки для увеличения емкости

Совместимость и монтаж

Коробка распределительная совместима с кабелями и трубами диаметром до 20 мм. Для герметичности используйте только входящие в комплект уплотнительные мембраны - они обеспечивают плотное прилегание без дополнительных материалов. Монтаж выполняется через отверстия в основании корпуса. Крепите на прочную поверхность, исключающую деформацию. При сборке нескольких коробок в ряд учитывайте шаг между вводами - он должен соответствовать расположению кабельных трасс.

Безопасность и стандарты

Коробка соответствует требованиям безопасности для электроустановок до 1000 В. Наличие номинального напряжения изоляции 2000 В гарантирует отказоустойчивость при перегрузках. Материал не содержит галогенов - снижает риск образования ядовитых газов при возгорании. Соответствует нормам для помещений с повышенной опасностью поражения током.

Преимущества

• Высокая степень защиты IP55 - подходит для сложных условий эксплуатации
• Удобная защелкивающаяся крышка - позволяет быстро получить доступ к проводкам без инструментов
• Четыре сальника - позволяют организовать несколько вводов без дополнительных переходников
• Возможность соединения в ряд - экономит место и упрощает масштабирование системы
• Галоген-свободный материал - экологически безопасен и соответствует современным стандартам

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP55 не обеспечивает герметичность при затоплении
• Максимальное сечение провода внутри - 16 мм2; более толстые кабели не поместятся
• Не рекомендуется использовать в местах с механическими ударами - пластиковый корпус хрупкий
• Непрозрачная крышка - нельзя визуально контролировать состояние проводов без вскрытия
• Не имеет встроенной термозащиты или автоматического отключения - требует внешней защиты

Примеры использования

• Разветвление силового кабеля перед подключением станка в цеху
• Объединение проводов освещения в подвале с высокой влажностью
• Подключение датчиков на конвейере с частыми мойками
• Сборка распределительной точки на фасаде здания под навесом
• Монтаж в системах автоматизации с несколькими входящими линиями

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен подходить под 20 мм, иначе мембрана не обеспечит герметичность
• Не перегружайте коробку: суммарное сечение всех проводов не должно превышать 16 мм2 на один проводник
• При соединении нескольких коробок в ряд используйте только однотипные модели - различия в форме могут нарушить герметичность
• Закручивайте вводы руками, не применяйте инструменты - это предотвращает повреждение мембран
• При использовании в холодном климате убедитесь, что кабели не становятся хрупкими при температуре ниже –25 C
• При замене старой коробки - выбирайте аналогичные размеры, чтобы не менять существующую трассу
