Коробка распределительная 85х40мм для наружного монтажа IP55 - КР2602 HEGEL

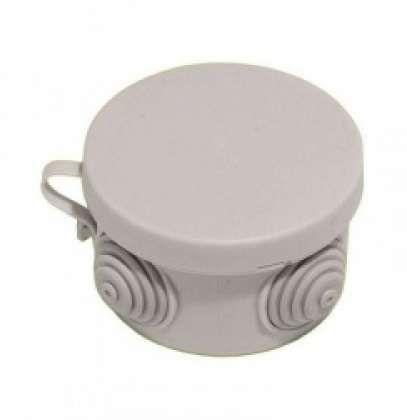

Коробка распределительная Hegel КР2602 - компактный корпус круглой формы из полипропилена с четырьмя мембранными вводами и защитой IP55, предназначенная для надежной коммутации проводов и кабелей на улице или в помещениях с повышенной влажностью.

Назначение и область применения

Коробка распределительная Hegel КР2602 используется для организации точек ответвления и соединений электрических цепей. Подходит для установки в условиях открытого монтажа - на фасадах зданий, опорах, в технических шахтах, на производствах с воздействием пыли и влаги. Внутри можно разместить клеммники, DIN-рейки, устройства управления или другие элементы автоматизации.

Технические характеристики

• Габариты: диаметр 85 мм, глубина 40 мм
• Степень защиты: IP55 - защита от пыли (не полностью герметично, но препятствует оседанию вредного количества пыли) и от струй воды под любым углом
• Максимальное рабочее напряжение: 400 В
• Материал корпуса: полипропилен с добавлением ПВД - устойчив к УФ, химически инертен, не содержит галогенов
• Условия эксплуатации: от -25 C до +40 C
• Цвет: серый
• Тип вводов: 4 мембранных сальника - позволяют герметично проходить кабелям различного диаметра без дополнительных уплотнителей
• Закрывание крышки: защелкивание - без инструментов
• Крепление: настенно-потолочное через отверстия в боковой стенке
• Огнестойкость материала: выдерживает нагрев до 650 C

Совместимость и монтаж

Коробка распределительная Hegel КР2602 совместима с кабелями любого типа - силовыми, сигнальными, контрольными - при условии, что их внешний диаметр попадает в допустимые пределы мембранных вводов (обычно 5–12 мм). Для фиксации используются два крепежных отверстия на боковой поверхности корпуса. После установки крышка легко защелкивается; дополнительно она может фиксироваться в открытом состоянии благодаря специальным поводкам. На дне корпуса есть две направляющие планки - они служат основой для крепления клеммников и других модульных устройств с помощью самонарезающих винтов M3–M4.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в условиях средней степени опасности. Отсутствие галогенов снижает риск образования ядовитых веществ при перегреве. Температурный режим работы (-25…+40 C) обеспечивает безопасную работу в большинстве регионов России и стран СНГ. Применяемый материал - полипропилен - не поддерживает горение и не распространяет пламя.

Преимущества

• Высокий уровень защиты IP55 позволяет использовать коробку вне помещений даже во время дождя
• Мембранные вводы экономят время монтажа - не требуют подгонки под конкретный диаметр кабеля
• Легкий вес и прочность полипропилена делают её удобной для транспортировки и установки
• Автоматическое защелкивание крышки исключает необходимость болтов и отверток при обслуживании
• Наличие направляющих внутри позволяет организовать внутреннюю сборку без дополнительных кронштейнов
• Устойчивость к УФ-излучению сохраняет цвет и целостность корпуса при длительном использовании на солнце

Ограничения применения

• Не рекомендовано применение при температурах ниже -25 C - материал становится хрупким
• Не предназначена для постоянного погружения в воду - IP55 не гарантирует герметичность при затоплении
• Подходит только для кабелей с диаметром до ~12 мм; крупные жилы потребуют доработки вводов
• Не следует использовать в агрессивных химических средах - хотя материал инертен, некоторые растворители могут повредить пластик
• На крышке нет возможности запечатывать ее пломбой - не подходит для объектов с обязательным контролем доступа

Примеры использования

• Разветвление питания на уличные светильники
• Объединение сигналов от датчиков движения на заборе
• Коммутация кабелей управления на конвейере в холодном цеху
• Монтаж точки подключения автономной системы видеонаблюдения
• Распределительная коробка для термореле на теплотрассе

Практические советы

• Перед монтажом проверьте диаметр используемых кабелей - он должен подходить под вводы, чтобы обеспечить герметичность
• При необходимости увеличить количество вводов - используйте переходники или проделывайте отверстия в стенке корпуса, соблюдая минимальное расстояние между отверстиями
• Чтобы избежать скопления конденсата внутри, расположите коробку так, чтобы вода могла свободно стекать с крышки
• При работе в зимних условиях - перед открыванием коробки дайте ей немного согреться, особенно если была на морозе более часа
• Для долговременной эксплуатации на солнце - выбирайте место с минимальным прямым UV-воздействием, либо используйте защитный кожух
