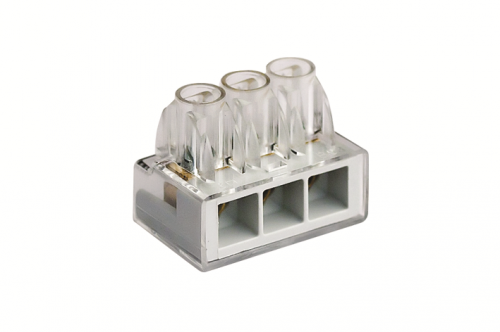

Клеммная колодка соединительная Quadro 42А, 1-пол, 3 конт. DKC (ДКС) B63

Клеммная колодка DKC Quadro b63 - это однополюсное соединительное устройство с пружинным зажимом, рассчитанное на работу с медными жилами сечением 2,5–6 мм2. Подходит для сборки распределительных щитов, подключения оборудования и организации точек ответвления в бытовых и промышленных сетях до 450 В.

Назначение и область применения

Клеммная колодка DKC Quadro b63 используется для надежного и быстрого соединения проводов без необходимости многократной затяжки винтов. Применяется там, где требуется объединить несколько проводников в одной точке: в распределительных щитах, на входе в оборудование, при подключении светильников, автоматов, терморегуляторов и других устройств. Особенно эффективна в условиях частой замены или обслуживания цепей - благодаря пружинному механизму не требует инструментов для подключения.

Технические характеристики

• Количество полюсов: 1
• Сечение подключаемых жил: 2,5 … 6 мм2
• Номинальное напряжение: 450 В
• Номинальный ток: 42 А
• Тип зажима: пружинный (не винтовой - указано в названии ошибочно)
• Материал корпуса: полипропилен, класс горючести V0
• Рабочая температура: от -5 C до +85 C
• Габариты: ширина 25 мм, высота 23 мм
• Цвет: серый, прозрачный корпус - видно состояние жилы
• Позиция подвода: боковой
• Способ монтажа: непосредственно на DIN-рейку или поверхность

Совместимость и монтаж

Клеммная колодка DKC Quadro b63 совместима с DIN-рейкой типа TS35/7,5 и TS35/15. Устанавливается без дополнительных креплений - просто защелкивается. Для подключения: освобождите пружину кнопкой, введите подготовленную жилу (без зачищения изоляции - можно вставить прямо), отпустите кнопку. Жила фиксируется самозажимом. Максимальное сечение - 6 мм2; менее 2,5 мм2 требуют предварительного скручивания или использования переходника, чтобы избежать плохого контакта.

Безопасность и стандарты

Корпус изготовлен из полипропилена с классом воспламеняемости V0 - материал не поддерживает горение и самотушится после удаления источника пламени. Номинальное напряжение 450 В соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-7-1. Латинские контакты с никелевым покрытием обеспечивают устойчивость к окислению и долгий срок службы даже в условиях повышенной влажности.

Преимущества

• Быстрая установка - не нужен отвертка, достаточно нажать кнопку
• Прозрачный корпус позволяет визуально контролировать положение жилы
• Стабильный контакт без перетяжки - пружина компенсирует тепловые деформации
• Удобно использовать в плотных щитах - маленькая ширина (25 мм) экономит место
• Подходит для многократного подключения/отключения без потери качества контакта

Ограничения применения

Не предназначена для подключения алюминиевых проводов - риск ослабления контакта из-за различной степени теплового расширения. Не рекомендуется применять в средах с постоянными механическими вибрациями без дополнительной фиксации. Температурный диапазон ограничен - не подходит для установки вне помещений при температурах ниже -5 C без защиты. Также нельзя использовать для подключения гибких многожильных проводов без предварительной опрессовки наконечниками - возможен выход из строя пружины.

Примеры использования

• Объединение трех фазных проводов перед вводом в автоматический выключатель
• Разветвление нулевой жилы в этажном щите
• Подключение датчиков температуры к термореле
• Сборка контрольных цепей на станках и конвейерах
• Замена старых винтовых клемм на более надежные в существующих щитах

Практические советы

• Перед подключением проверьте, что жила имеет ровный срез - заусенцы повреждают внутренний механизм
• Используйте только медные жилы с изоляцией, не превышающей допустимую толщину - иначе не войдет в зажим
• Если подключаете тонкую жилу (до 1,5 мм2), скрутите ее в пучок и вставьте в зажим - так обеспечивается лучший контакт
• При групповом использовании нескольких таких колодок соблюдайте минимальный шаг между ними - не менее 10 мм, чтобы исключить нагрев
• Эта модель - часть серии Quadro от DKC, значит, она совместима с другими элементами этой системы: крышками, маркировочными планками и переходниками
