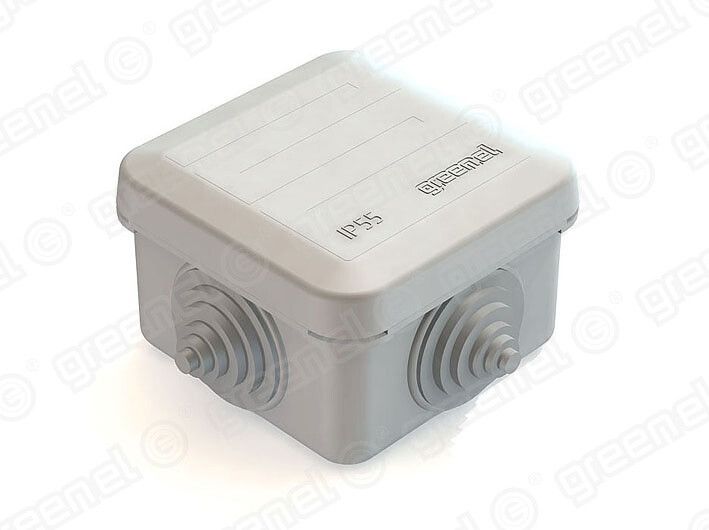

Коробка распределительная для о/п 70х70х40 4 ввода IP55 | GE41236 GREENEL

Коробка распределительная для открытой проводки 70х70х40 4 ввода IP55 от GREENEL с артикулом ge41236 предназначена для безопасного соединения и распределения электрических кабелей на открытом воздухе или в помещениях с повышенной влажностью. Её компактная форма и степень защиты IP55 позволяют использовать её там, где важна надёжность и долговечность.

Назначение и область применения

Эта коробка используется для организации распределительных узлов в системах открытой электропроводки. Подходит для установки на стены, потолки или другие вертикальные/горизонтальные поверхности. Применяется в жилых домах, промышленных объектах, на улице - например, рядом с освещением, вентиляцией, насосными станциями или на фасадах зданий. Особенно эффективна в условиях, где возможны брызги воды, пыль или перепады температур.

Технические характеристики

• Габариты: 70×70×40 мм - компактный размер для ограниченного пространства
• Форма: квадратная, что обеспечивает равномерное распределение нагрузки при креплении
• Количество вводов: 4 - позволяет подключить до четырёх кабелей без дополнительных переходников
• Степень защиты: IP55 - защищает от пыли (не полностью герметична, но пыль не попадает в количестве, нарушающем работу) и от струй воды под любым углом
• Материал: пластик без галогенов - экологически безопасен, не выделяет токсичных веществ при нагреве
• Максимальное сечение провода: 20 мм2 - поддерживает медные и алюминиевые кабели до этого значения
• Номинальное напряжение изоляции: 230 В - рассчитана на бытовые сети переменного тока
• Рабочий температурный диапазон: от –25 C до +40 C - работает в холодных регионах и летней жаре
• Цвет: серый - нейтральный, хорошо сочетается с большинством поверхностей
• Крышка: непрозрачная, фиксируется защелками - удобно для быстрого доступа, не позволяет видеть внутреннюю проводку
• Тип ввода: ступенчатый мембранный сальник - плотно обжимает трубу диаметром 20 мм, предотвращает просачивание влаги и пыли
• Поверхность: необработанная - не требует дополнительной окраски, не царапается легко

Совместимость и монтаж

Коробка совместима с трубами диаметром 20 мм, которые вставляются прямо в ступенчатые сальники. Монтаж осуществляется настенно-потолочно: крепится саморезами через отверстия в основании. Для работы нужны обычные инструменты - шуруповёрт, плоскогубцы, нож для зачистки кабелей. Крышка открывается без инструментов - просто отщёлкивается. Убедитесь, что посадочные места под сальники соответствуют внешнему диаметру вашей трубы - 20 мм. Не используйте трубы меньшего диаметра, так как они не будут надёжно закреплены.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в условиях повышенной опасности. Отсутствие галогенов снижает риск образования ядовитых паров при перегреве. Номинальное напряжение 230 В делает её подходящей для сетей 220–240 В. Степень защиты IP55 соответствует международному стандарту IEC 60529. Коробка устойчива к атмосферным воздействиям - не трескается от холода, не деформируется под солнцем.

Преимущества

• Высокая защита от пыли и воды - идеально для уличного монтажа
• Простая и быстрая сборка благодаря защелкам
• Поддержка крупных сечений проводов (до 20 мм2) - позволяет подключать мощные устройства
• Пластик без галогенов - безопаснее для здоровья и окружающей среды
• Компактные размеры - экономят место при групповой установке нескольких коробок

Ограничения применения

• Не предназначен для погружения в воду - IP55 не гарантирует герметичность при длительном контакте с жидкостью
• Максимальное сечение провода - 20 мм2; более толстые кабели не войдут
• Работает только в диапазоне температур от –25 C до +40 C - при более низких температурах материал становится хрупким
• Не рекомендуется для установки внутри взрывоопасных зон - не имеет соответствующих взрывозащитных сертификатов
• Сальники рассчитаны только на трубы Ø20 мм - использование других диаметров нарушает герметичность

Примеры использования

• Распределительная коробка на фасаде дома для подключения уличного светильника
• Узел соединения кабелей от терморегулятора и вентилятора в ванной комнате
• Объединение проводов от датчиков движения и реле на производственной линии
• Переход от скрытой проводки к открытой в старом здании

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели сечение ≤20 мм2 - иначе не получится затянуть сальник
• Заводите кабель в сальник до упора, затем слегка подтяните - это повысит герметичность
• При установке на стену используйте анкерные болты или длинные саморезы, особенно если коробка будет нагружена несколькими кабелями
• Не перегружайте коробку: даже при 4 вводах лучше оставить свободное пространство для будущего обслуживания
• При замене поврежденного сальника - используйте оригинальные запчасти от GREENEL, чтобы сохранить класс защиты IP55
• Проверяйте состояние защелок перед каждым вскрытием - при частом использовании они могут износиться
