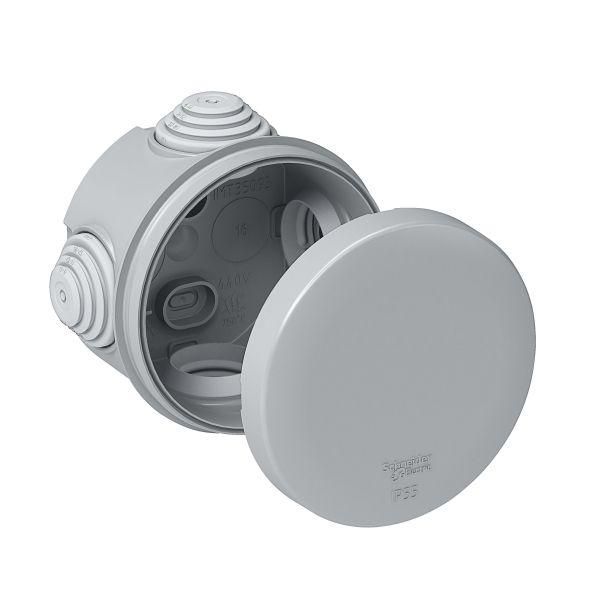

Коробка распределительная наружная 65x40 DIY - IMT350931 APC

Коробка распределительная открытой установки 65х40 мм, IP55, 4 сальника от Systeme Electric (артикул imt350931) предназначена для безопасного разветвления и соединения проводов на открытом воздухе или в помещениях с повышенной влажностью. Её компактная круглая форма и герметичный корпус позволяют использовать её там, где важна надёжная защита от пыли и брызг воды.

Назначение и область применения

Коробка распределительная открытой установки 65х40 мм, IP55, 4 сальника используется для организации точек ответвления кабельных линий. Подходит для монтажа на стенах, потолках или других вертикальных/горизонтальных поверхностях. Применяется в системах освещения, автоматизации, слаботочных сетях и силовой разводке внутри зданий или на улице - особенно там, где требуется защита от пыли и влаги, но невозможен закрытый монтаж в штукатурке.

Технические характеристики

• Габариты: диаметр 84 мм, высота 48 мм; внутренний объём 65×40 мм
• Степень защиты: IP55 - защищает от пыли (не полностью, но в достаточной степени для большинства условий) и от струй воды под любым углом
• Количество вводов: 4 сальника с уплотнительными мембранами
• Максимальное сечение кабеля: до 20 мм2
• Максимальное сечение проводника внутри: до 16 мм2
• Номинальное напряжение изоляции: 2000 В
• Материал: галоген-free пластик - не выделяет токсичных веществ при нагреве
• Температурный диапазон: от –25 C до +60 C
• Цвет: серый
• Крышка: заглушка с защелкивающимся механизмом
• Ввод с тыльной стороны: есть - позволяет проходить кабелям через заднюю стенку
• Возможность соединения в ряд: да - можно монтировать несколько коробок рядом для увеличения ёмкости

Совместимость и монтаж

Коробка распределительная открытой установки 65х40 мм, IP55, 4 сальника крепится настенно-потолочно с помощью саморезов или дюбелей через крепёжные отверстия в основании. Монтаж возможен на деревянную, металлическую или бетонную поверхность. Каждый из четырёх сальников рассчитан на кабели до 20 мм2 - перед установкой проверьте внешний диаметр кабеля, чтобы он подходил под уплотнитель. Защелкивающаяся крышка обеспечивает быстрый доступ к внутреннему пространству без инструментов. Коробка совместима с другими элементами серии ЭМ коробки MultiBox - можно собирать модульные системы.

Безопасность и стандарты

Коробка соответствует требованиям безопасности для электроустановок в условиях повышенной влажности и запыленности. Наличие IP55 и номинального напряжения изоляции 2000 В гарантирует безопасную работу в бытовых и промышленных сетях до 1000 В переменного тока. Отсутствие галогенов делает изделие экологически безопасным при возгорании - снижается риск образования едких газов.

Преимущества

• Высокая степень защиты IP55 - подходит для улицы, цехов, подъездов
• Четыре сальника обеспечивают гибкость подключения нескольких кабелей
• Заглушка с защелкой - удобство обслуживания без инструментов
• Возможность соединения в ряд - масштабируемость системы
• Ввод с тыльной стороны - возможность прокладки кабелей сзади, что упрощает трассировку
• Пластик без галогенов - безопаснее при аварийном перегреве

Ограничения применения

• Не предназначен для погружения в воду - IP55 не обеспечивает герметичность при длительном контакте с жидкостью
• Внутреннее пространство ограничено: максимальное сечение провода - 16 мм2, не подходит для мощных силовых линий свыше 4–6 кВт
• Не имеет встроенной термической защиты - требует внешнего контроля температуры в местах с высокими нагрузками
• Не рекомендуется для установки в средах с постоянным воздействием химических растворителей или агрессивных паров

Примеры использования

• Разветвление светильников на фасаде здания
• Подключение датчиков движения и камер наблюдения на улице
• Объединение кабелей управления в промышленных панелях
• Точка соединения между основной линией и группой розеток в подвале
• Монтаж в качестве промежуточной распределительной точки в системах автоматизации

Практические советы

• Перед монтажом проверьте, что внешний диаметр кабеля меньше или равен допустимому значению - иначе сальник не будет плотно уплотнять
• При использовании в сыром месте используйте кабели с усиленной изоляцией - даже при IP55 влага может попасть через некачественные жилы
• При соединении нескольких коробок в ряд оставляйте минимальный зазор 10–15 мм между ними для теплоотвода
• Не затягивайте сальники слишком сильно - это повредит уплотнители и снизит срок службы
• При необходимости замены сальника - используйте оригинальные детали от Systeme Electric, так как диаметры точно подогнаны под корпус
