КОРОБКА РАСПРЕДЕЛИТЕЛЬНАЯ ОТКРЫТОЙ УСТАНОВКИ 70X70X40 DIY | IMT350901 Schneider Electric APC

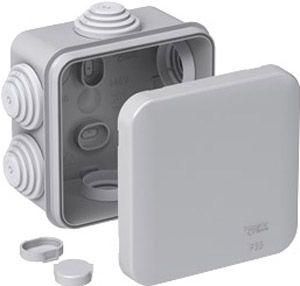

Коробка распределительная открытой установки 70х70х40 мм, IP55, 6 сальников от Systeme Electric (артикул imt350901) предназначена для безопасного разветвления и соединения проводов и кабелей в условиях повышенной запыленности и влажности. Простая конструкция, компактные размеры и надежная защита делают её удобным решением для наружной и внутрипомещенческой установки.

Назначение и область применения

Коробка распределительная открытой установки используется для организации точек ответвления электрических цепей. Подходит для монтажа на стены, потолки и другие вертикальные/горизонтальные поверхности. Благодаря степени защиты IP55 и всепогодному исполнению применяется как в помещениях, так и на улице - например, возле оборудования, на фасадах зданий, в производственных цехах, на объектах ЖКХ и транспорта.

Технические характеристики

• Габариты корпуса: 95×95×48 мм; внутренний объем: 70×70×40 мм
• Степень защиты: IP55 - защищает от пыли (не полностью, но достаточна для большинства условий) и струй воды из любого направления
• Количество вводов: 6 шт. с уплотнительными мембранами
• Диаметр вводов: 20 мм - подходят кабели с внешним диаметром до 20 мм
• Максимальное сечение подключаемого кабеля: 20 мм2
• Макс. поперечное сечение проводника: 16 мм2 - для жил внутри кабеля
• Номинальное напряжение изоляции: 2000 В
• Температурный диапазон: от –25 C до +60 C
• Материал: пластик, безгалогенный - не выделяет токсичных веществ при нагреве
• Цвет: серый
• Крышка: заглушка с защелкивающимся механизмом
• Ввод с тыльной стороны: да - позволяет проходить кабелям через заднюю стенку
• Возможность соединения в ряд: да - несколько коробок можно смонтировать рядом без зазора
• Покрытие поверхности: необработанное - матовая поверхность без антикоррозийного слоя

Совместимость и монтаж

Коробка распределительная имет стандартную плоскую форму и крепится настенно-потолочно с помощью саморезов или дюбелей через отверстия в боковых стенках. Крышка легко открывается и закрывается за счет защелок - не требует инструментов. Для герметизации вводов используются уплотнительные мембраны, которые плотно обжимают кабель при затяжке. Можно использовать с кабелями типа NYM, VVG, PVS и аналогичными с наружным диаметром до 20 мм. Обязательно проверьте соответствие диаметра кабеля и отверстия - слишком тонкий кабель может не обеспечить герметичность.

Безопасность и стандарты

Коробка соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Номинальное напряжение изоляции 2000 В гарантирует надежную изоляцию даже при кратковременных перегрузках. Материал без галогенов снижает риск образования ядовитых газов при повышении температуры. Соответствует нормам для использования в средах с высокой влажностью и пылью.

Преимущества

• Высокая степень защиты IP55 - подходит для уличного и промышленного монтажа
• Шесть вводов позволяют организовать сложные ответвления без дополнительных переходников
• Заглушка с защелкой обеспечивает быстрый доступ к внутреннему пространству
• Возможность соединения в ряд - экономит место и упрощает масштабирование системы
• Ввод с тыльной стороны - удобен для прокладки кабелей вдоль стен или в каналах
• Материал без галогенов - экологически безопаснее при аварийном нагреве

Ограничения применения

• Не предназначен для установки в взрывоопасных зонах (не имеет взрывозащиты)
• Максимальное сечение провода - 16 мм2; более толстые жилы не поместятся
• Не рекомендуется для постоянного погружения в воду - IP55 не обеспечивает герметичность при длительном контакте с жидкостью
• Поверхность необработана - не подходит для агрессивных химических сред или частого мытья под давлением
• Пластиковый корпус не рассчитан на механические удары - не используйте там, где возможны столкновения или нагрузки

Примеры использования

• Разветвление питания на освещение и розетки на фасаде здания
• Подключение датчиков движения и камер наблюдения на улице
• Объединение кабелей от нескольких станков в одном месте производственного участка
• Распределение сигнала в системах автоматизации с несколькими входами
• Монтаж временной электропроводки на стройплощадке

Практические советы

• Перед монтажом проверьте, что все кабели имеют внешний диаметр ≤20 мм - иначе мембраны не будут герметично работать
• Если кабель тоньше 15 мм, используйте термоусадочные трубки вокруг него перед введением в сальник - это предотвратит люфт
• При соединении нескольких коробок в ряд соблюдайте шаг между вводами - не допускайте перекрестного перегиба кабелей
• Не забудьте отметить номера или функции кабелей внутри - особенно важно при использовании в сложных сетях
• При установке на вертикальную поверхность ориентируйте вводы вниз - это снижает риск попадания влаги внутрь
• Коробка совместима с другими изделиями серии ЭМ коробки MultiBox - можно комбинировать с аналогичными моделями для единой системы
