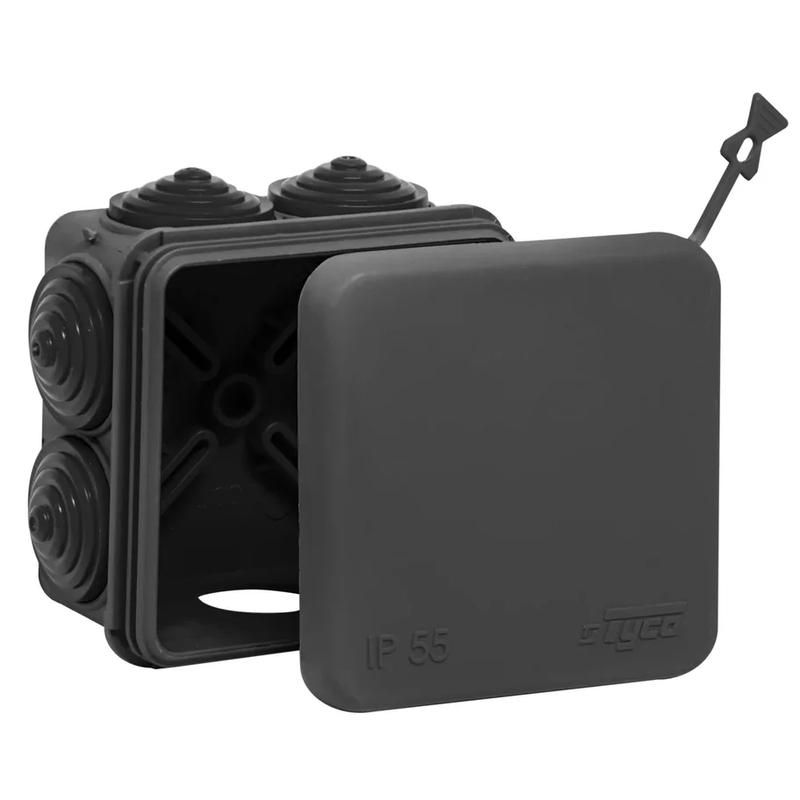

Коробка распределительная ОП 70х70х40мм 7вводов HF стойкая к УФ УХЛ1 IP55 черн. Ruvinil 67030Ч TYCO

Коробка распределительная для открытой проводки 70х70х40мм 7 вводов стойкая к ультрафиолету УХЛ1 IP55 черная от бренда Ruvinil (арт. 67030ч) предназначена для безопасного размещения соединений проводов на внешних поверхностях зданий — особенно в условиях повышенной влажности, перепадов температур и воздействия солнечного света.

Назначение и область применения

Эта коробка используется для организации распределительных соединений в системах открытой электропроводки. Подходит для установки на фасадах зданий, в подъездах, на промышленных объектах, в местах с высокой запылённостью или постоянным воздействием осадков. Благодаря защите IP55 и устойчивости к УФ-излучению, её можно применять вне помещений даже в суровых климатических условиях.

Технические характеристики

• Габариты: 70×70×40 мм — компактный размер для ограниченного пространства
• Количество вводов: 7 — позволяет подключить несколько кабелей без дополнительных переходников
• Материал: полипропилен — легкий, химически стойкий, не подвержен коррозии
• Степень защиты: IP55 — защита от пыли (не полностью герметична, но пыль не попадает в достаточном количестве для нарушения работы) и от струй воды под любым углом
• Номинальное напряжение изоляции: 500 В — рассчитана на бытовые и промышленные сети до 380 В переменного тока
• Температурный диапазон: от –60 °C до +60 °C — работает в Арктике и в жарком климате
• Исполнение: УХЛ1 — соответствует требованиям для холодного и умеренного климата с возможностью эксплуатации на открытом воздухе
• Цвет: чёрный — матовая поверхность снижает бликование и лучше маскирует загрязнения
• Фиксация крышки: защелкивание — не требует инструментов для доступа
• Вводы: втулочные — позволяют протянуть кабель через предварительно подготовленные отверстия
• Крышка: заглушка — плотно закрывается, обеспечивает целостность защиты
• Оснащение: в комплекте есть заглушка для неиспользуемых вводов

Совместимость и монтаж

Коробка монтируется на вертикальную или горизонтальную поверхность с помощью саморезов или дюбелей — через специальные крепёжные выступы на задней стенке. Кабели заводятся через втулки, которые уже установлены в корпусе. Для надёжной фиксации рекомендуется использовать кабельные зажимы или термоусадку вокруг втулок. Коробка совместима с медными и алюминиевыми проводами сечением до 4 мм². Диаметр втулок не указан — перед монтажом проверьте соответствие внешнего диаметра кабеля.

Безопасность и стандарты

Коробка выполнена из самозатухающего полипропилена, что исключает распространение пламени. Соответствует требованиям ГОСТ Р МЭК 60670-1 и ГОСТ Р 50030.2 для распределительных коробок. Напряжение 500 В обеспечивает безопасную работу в сетях 220/380 В. Применение в условиях УХЛ1 гарантирует долговременную эксплуатацию в регионах с зимними минусовыми температурами.

Преимущества

• Устойчивость к ультрафиолету — не желтеет и не трескается под прямыми солнечными лучами
• Широкий температурный диапазон — работает в экстремальных климатах
• Надёжная защита IP55 — подходит для улицы, балконов, технических площадок
• 7 вводов — экономят место и время при прокладке нескольких линий
• Крышка на защелках — легко открывается для обслуживания без инструментов
• Матовое покрытие — меньше царапин, менее заметны следы грязи

Ограничения применения

• Не предназначена для погружения в воду — IP55 не обеспечивает герметичность при затоплении
• Не подходит для взрывоопасных сред — отсутствует взрывозащита
• Не рекомендуется для кабелей с внешним диаметром более 12–14 мм — втулки имеют ограниченный внутренний просвет
• Не следует использовать в помещениях с агрессивными химическими парами — хотя материал устойчив, длительный контакт с растворителями может повредить пластик

Примеры использования

• Распределительная коробка на фасаде многоэтажного дома для подключения наружного освещения
• Обвязка силового кабеля на промышленном конвейере с частыми перепадами температур
• Подключение датчиков и автоматики на уличной станции управления
• Соединение кабелей в неотапливаемом техническом помещении с высокой влажностью

Практические советы

• Перед монтажом убедитесь, что все вводы, кроме используемых, закрыты заглушками — это сохраняет степень защиты IP55
• При использовании в условиях сильного ветра или снега — дополнительно герметизируйте места ввода кабелей силиконовым герметиком
• При замене кабелей — не перегибайте провода внутри коробки; соблюдайте радиус изгиба не менее 5–6 диаметров кабеля
• Проверяйте посадочный диаметр втулок перед покупкой кабелей — если он не указан, измерьте внутренний диаметр втулки штангенциркулем
• Коробка Ruvinil 67030ч хорошо сочетается с другими элементами серии — при необходимости модульного расширения системы используйте однотипные компоненты
