Коробка распределительная MultiBox IP66 70х70х42 DIY (со стикером) сер. SE IMT351961 APC

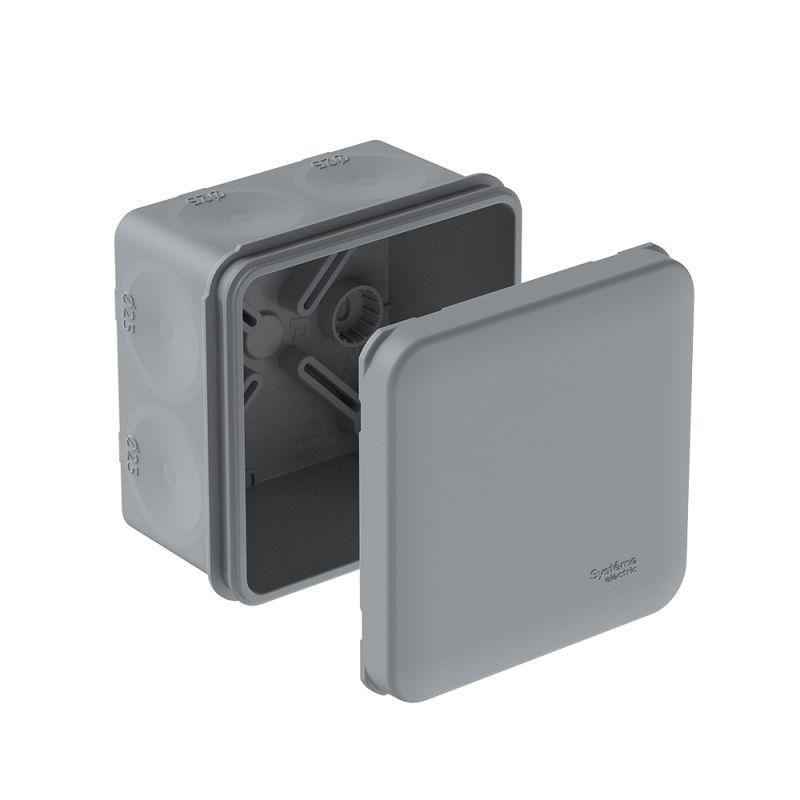

Коробка распределительная с мембранными вводами IP66 70х70х42 серая (со стикером) SE от Systeme Electric - герметичный корпус для организации распределительных соединений в условиях повышенной запыленности, влаги и перепадов температур. Артикул imt351961 подходит для монтажа на стены и потолки в промышленных и уличных системах.

Назначение и область применения

Коробка распределительная с мембранными вводами IP66 70х70х42 серая (со стикером) SE используется для безопасного размещения и защиты точек соединения кабелей в сложных средах. Подходит для установки на объектах с высокими требованиями к защите: насосные станции, комплектные устройства, системы автоматизации, внешние осветительные сети, конвейеры, оборудование на открытых площадках.

Технические характеристики

• Размеры корпуса: 70×70×42 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Материал корпуса: пластик, изготовлен методом двухкомпонентного литья
• Цвет: серый
• Количество вводов: 8 мембранных (по 2 на каждую боковую стенку + 2 на дне)
• Диаметр ввода: до 20 мм (для кабеля или трубы)
• Максимальное сечение провода: 25 мм2
• Номинальное напряжение изоляции: 400 В
• Температурный диапазон: от –25 C до +40 C
• Тип крышки: заглушка с защелкивающимся механизмом
• Способ крепления: настенно-потолочный, с возможностью пристреливания
• Огнестойкость: выдерживает нагрев до 650 C
• Галогены: содержатся
• Поверхность: необработанная, без антикоррозийного покрытия
• Вводы с тыльной стороны: есть (2 шт.)

Совместимость и монтаж

Коробка распределительная SE imt351961 рассчитана на монтаж с помощью газового пистолета - специальные крепежные отверстия имеют колодцы под ствол диаметром 11 мм. Также возможно крепление болтами через те же отверстия. Мембраны обеспечивают плотную посадку кабелей диаметром до 20 мм без дополнительных зажимов. Установка допускается как вертикально, так и горизонтально. Крышка легко открывается и закрывается за счет защелок - не требует инструментов.

Безопасность и стандарты

Изделие соответствует требованиям к герметичности IP66 и обеспечивает термическую устойчивость до 650 C. Наличие галогенов в материале означает, что при возгорании возможна выработка токсичных веществ - не рекомендуется для замкнутых помещений с постоянным пребыванием людей. Применяется в соответствии с ГОСТ Р 51317.4.4 и IEC 60529.

Преимущества

• Высокая степень защиты IP66 позволяет использовать коробку даже под открытым небом
• 8 вводов с мембранами дают гибкость при прокладке нескольких кабелей без дополнительных переходников
• Двухкомпонентное литье повышает прочность корпуса и снижает риск трещин при ударах
• Заглушка с защелкой обеспечивает быстрый доступ к внутренним соединениям
• Встроенные вводы снизу позволяют выводить кабели в нижнем направлении - удобно при монтаже на потолке
• Этикетка на дне упрощает идентификацию при розничной реализации

Ограничения применения

• Не предназначен для длительного погружения в воду - IP66 не гарантирует герметичность при подводном положении
• Работает только в пределах температурного диапазона –25…+40 C; при более низких температурах пластик становится хрупким
• Содержание галогенов исключает применение в жилых помещениях, медицинских учреждениях и местах с высокими экологическими нормами
• Необходимо соблюдать максимальное сечение провода - 25 мм2; превышение может повредить мембраны или вызвать перегрев
• Необработанная поверхность не защищена от механических царапин - при частом обслуживании возможен износ

Примеры использования

• Распределительная коробка на фасаде здания для подключения уличного светильника
• Обвязка кабелей на конвейере в пищевой промышленности
• Подключение датчиков на насосной станции с высокой влажностью
• Сборка силовых цепей в щитовой на производстве с пыльными условиями
• Временная разводка на стройплощадке перед окончательной прокладкой

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен быть не больше 20 мм, иначе мембрана не обеспечит герметичность
• При использовании газового пистолета убедитесь, что ствол точно совпадает с колодцем Ø11 мм - иначе крепление будет ненадежным
• Если требуется вывод кабеля вниз, используйте два ввода на дне - они уже предусмотрены конструкцией
• Не затягивайте кабели слишком сильно - это может деформировать мембраны и нарушить защиту
• При необходимости замены кабеля - просто отсоедините крышку, не снимая всю коробку
• Артикул imt351961 совместим с серией ЭМ коробки MultiBox - можно комбинировать с другими элементами этой линейки
