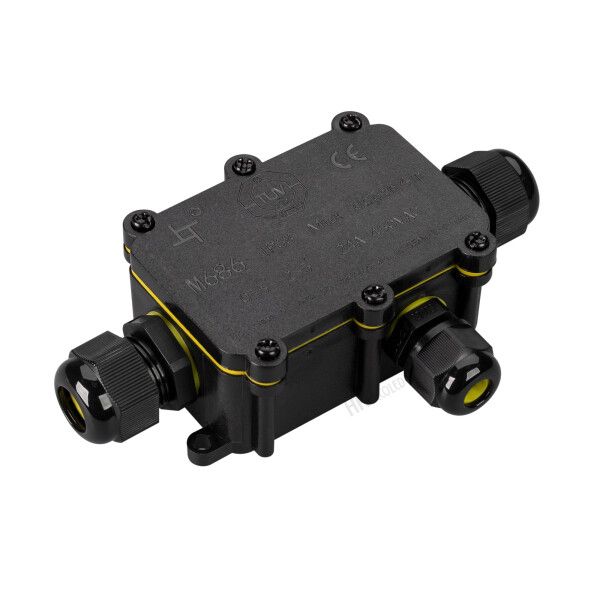

Коробка распределительная NEO-GERM-3-WTW (5-9mm) (arlight, IP68) | 030762 Arlight

Коробка распределительная NEO-GERM-3-WTW (5-9мм) IP68 от Arlight - герметичный корпус из прочного пластика с тремя входами для кабелей диаметром 5–9 мм, предназначенный для надёжного соединения проводов без пайки в условиях повышенной влажности, пыли и перепадов температур. Артикул 030762 подходит для монтажа на улице, в помещениях с высокой запылённостью или в технологических нишах.

Назначение и область применения

Коробка распределительная NEO-GERM-3-WTW (5-9мм) IP68 используется для безопасного соединения и распределения электрических цепей в местах, где требуется защита от внешних воздействий. Применяется там, где обычные распределительные коробки недостаточно защищены - например, на фасадах зданий, в подземных коллекторах, на производственных участках с мойкой оборудования, в системах освещения открытых территорий и на объектах с высокой влажностью.

Технические характеристики

• Степень защиты: IP68 - полностью герметична, выдерживает длительное погружение в воду и исключает попадание пыли;
• Рабочее напряжение: до 450 В переменного тока;
• Номинальный ток: 24 А - подходит для нагрузок до 5,3 кВт при 220 В;
• Подходящий диаметр кабеля: 5–9 мм (соответствует сечению 0,5–2,5 мм2);
• Количество выходов: три - для подключения трёх кабельных линий;
• Материал корпуса: ударопрочный термопластик, устойчивый к УФ-излучению и химическим веществам;
• Цвет: чёрный - снижает видимость на фоне окружающих поверхностей;
• Рабочая температура: от –20 C до +80 C - работает в холодном климате и рядом с нагревательными элементами;
• Тип подключения: без пайки - используются клеммы или ответвители, что ускоряет монтаж и позволяет выполнять ремонт без демонтажа всей системы.

Совместимость и монтаж

Коробка NEO-GERM-3-WTW (5-9мм) IP68 совместима с любыми кабелями указанного диаметра и сечения. Для монтажа достаточно:

• Заготовить кабели с зачищенными жилами (не более 10 мм длины зачистки);
• Установить кабели через резиновые уплотнители в соответствующие отверстия - они автоматически герметизируют проход;
• Закрепить провода внутри корпуса с помощью клеммных колодок или быстроразъёмных соединителей;
• Закрыть крышку и затянуть болты равномерно - чтобы обеспечить плотную посадку уплотнителя.

Не требует специальных инструментов - достаточно плоскогубцев и отвёртки. Крышка открывается без потери герметичности после нескольких циклов вскрытия.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в условиях повышенной опасности. Сертифицирована степень защиты IP68 по ГОСТ 14254, что гарантирует работу даже при постоянном контакте с водой. Материал корпуса не поддерживает горение и не выделяет токсичных веществ при перегреве.

Преимущества

• Высокая герметичность IP68 - единственная возможность использовать коробку в подводных или постоянно влажных средах;
• Отсутствие необходимости пайки - экономит время при установке и ремонте;
• Широкий диапазон рабочих температур - можно применять в суровых климатических зонах;
• Чёрный цвет корпуса - маскирует следы загрязнений и меньше заметен на фоне бетона, металла или асфальта;
• Простая сборка - не требует профессиональных навыков, доступна для самостоятельного монтажа.

Ограничения применения

• Не предназначен для прямого подключения к сети выше 450 В - использование при большем напряжении недопустимо;
• Не рассчитана на механические нагрузки сверх нормы - нельзя использовать как опору для тяжёлых кабелей или как точку крепления оборудования;
• Не рекомендовано применять в средах с агрессивными химическими парами (например, серная кислота, растворы щелочей) - материал устойчив, но не ко всем типам химии;
• Кабели с диаметром менее 5 мм или более 9 мм не обеспечивают герметичность - необходимо использовать переходники или другие модели.

Примеры использования

• Распределительная коробка на фасаде здания для подключения LED-светильников уличного освещения;
• Соединение кабелей в канализационном колодце или насосной станции;
• Обвязка датчиков и исполнительных механизмов на конвейере в пищевой промышленности;
• Точка подключения кабеля от солнечной панели к контроллеру заряда на крыше;
• Распределение сигнальных линий в системах видеонаблюдения на открытом воздухе.

Практические советы

• Перед монтажом проверьте диаметр кабеля штангенциркулем - даже небольшое отклонение от 5–9 мм нарушает герметичность;
• Не используйте одновременно более трёх кабелей - каждый выход рассчитан на один провод; если нужен больше - выбирайте модель с четырьмя выходами;
• При частом обслуживании смазывайте уплотнители силиконовой смазкой - продлевает срок службы и облегчает открытие крышки;
• При монтаже в земле или на полу убедитесь, что коробка установлена так, чтобы вода не собиралась на её верхней поверхности - лучше закрепить на стене или поднять на подставку;
• Артикул 030762 - единственный номер для заказа этой модели. Не путайте с другими коробками NEO-GERM, которые имеют другую степень защиты или количество выходов.
