Коробка распределительная герметичная MG Box S-4 IP68 110х80х38мм, вводы М16 - 4 шт., негорючая, ЗВИ 3пары 0,5–2,5 мм.кв. | 89511 Fortisflex КВТ

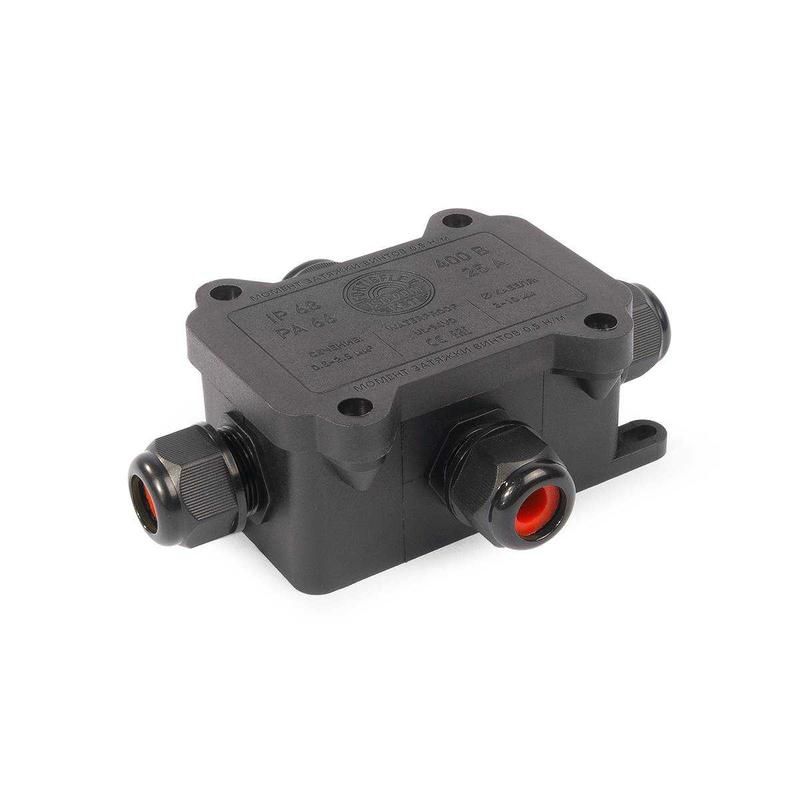

Коробка распределительная герметичная MG Box S-4 IP68 от Fortisflex (артикул 89511) предназначена для надёжного соединения и ответвления кабелей в условиях повышенной влажности, перепадов температур и агрессивной среды. Её герметичная конструкция с четырьмя встроенными вводами М16 позволяет использовать её даже под водой или в земле, сохраняя целостность электрических соединений.

Назначение и область применения

Коробка распределительная герметичная MG Box S-4 IP68 используется для создания безопасных точек соединения и ответвления кабельных линий там, где обычные распределительные коробки не подходят. Подходит для внешней и внутренней установки, в том числе в грунте, на открытых площадках, в канализационных колодцах, на промышленных объектах и в системах освещения вне помещений.

Технические характеристики

• Степень защиты: IP68 — полная защита от пыли и длительного погружения под воду
• Количество кабельных вводов: 4 шт., встроенные, тип MG, резьба М16
• Диаметр вводов: 16 мм (подходят кабели с наружным диаметром 6–12 мм благодаря эластичным уплотнителям)
• Максимальное сечение провода: 2,5 мм²
• Номинальное напряжение изоляции: 400 В
• Рабочая температура: от –40 °C до +105 °C
• Материал корпуса: нейлон 6.6, не содержит галогенов, класс горючести UL 94 V0
• Материал уплотнений: силикон
• Форма: прямоугольная, размеры 110×80×38 мм
• Цвет: чёрный
• Крепление крышки: защелкивание + саморезы (в комплекте)
• Оснащение: встроенная клеммная колодка для трёх пар проводов (0,5–2,5 мм²)
• Поверхность: необработанная, без антикоррозийного покрытия

Совместимость и монтаж

Коробка MG Box S-4 IP68 совместима с кабелями с наружным диаметром от 6 до 12 мм. Уплотнительные кольца позволяют плотно закрепить кабели разного сечения без дополнительных переходников. Кабельные вводы интегрированы в корпус — их нельзя заменить или переустановить отдельно. Для монтажа требуется:

• Закрепить коробку на поверхности (в землю, стену, опору) с учётом доступа к клеммам
• Пропустить кабели через вводы, затянуть уплотнители руками — не используйте инструменты
• Подключить жилы к клеммной колодке (макс. 2,5 мм², не более 3 пар)
• Закрыть крышку, защелкнуть и дополнительно закрутить шурупы (в комплекте)

Не допускается механическая нагрузка на кабели после монтажа — все усилия должны восприниматься корпусом, а не вводами.

Безопасность и стандарты

• Соответствует требованиям UL 94 V0 — материал не поддерживает горение
• Не содержит галогенов — при возгорании не выделяет токсичных газов
• Напряжение 400 В соответствует нормам для слаботочных и силовых цепей в бытовых и промышленных сетях
• IP68 обеспечивает работу в условиях постоянного контакта с водой

Преимущества

• Единая литая конструкция корпуса и вводов — исключает протечки в местах крепления
• Высокая термостойкость — работает при экстремальных температурах
• Герметичность IP68 — единственная среди аналогов, позволяющая монтаж под водой
• Встроенная клеммная колодка — экономит время на сборке, снижает риск плохого контакта
• Устойчивость к химическим веществам и УФ-излучению

Ограничения применения

• Нельзя использовать для кабелей с сечением больше 2,5 мм² — клеммы и вводы рассчитаны только на этот максимум
• Не предназначен для высоких импульсных нагрузок или частых перегрузок — максимальный ток зависит от сечения и условий охлаждения (до 25–40 А)
• Корпус не имеет металлических элементов — не подходит для заземления через корпус
• Не рекомендован для установки в местах с постоянным давлением воды выше 1 метра глубины — спецификация IP68 подтверждает лишь временное погружение
• Необходимо соблюдать минимальный радиус изгиба кабеля — слишком резкий поворот может повредить жилы внутри ввода

Примеры использования

• Подземные системы уличного освещения
• Кабельные ответвления к камере видеонаблюдения на фасаде здания
• Соединение кабелей в бассейне или фонтане
• Распределительные точки на промышленном конвейере с мойкой
• Автономные датчики в сельскохозяйственных теплицах

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен попадать в интервал 6–12 мм, чтобы уплотнители работали эффективно
• Не перетягивайте уплотнительные кольца — они должны легко сжиматься руками
• Если кабель толще 12 мм — используйте другую модель (например, MG Box M или L)
• При установке в грунт предварительно сделайте песчаную подушку под коробкой — это снизит механическую нагрузку
• После монтажа проверьте герметичность: заполните коробку водой на несколько минут — капель не должно быть
• Артикул 89511 — это именно S-4 версия с 4 вводами; другие модели серии имеют другое количество вводов и размеры
