Коробка распределительная герметичная MG Box S-2 IP68 110х56.5х38мм вводы: M16 - 2 шт. негорючая, ЗВИ 3пары 0,5–2,5 мм.кв. | 89509 Fortisflex КВТ

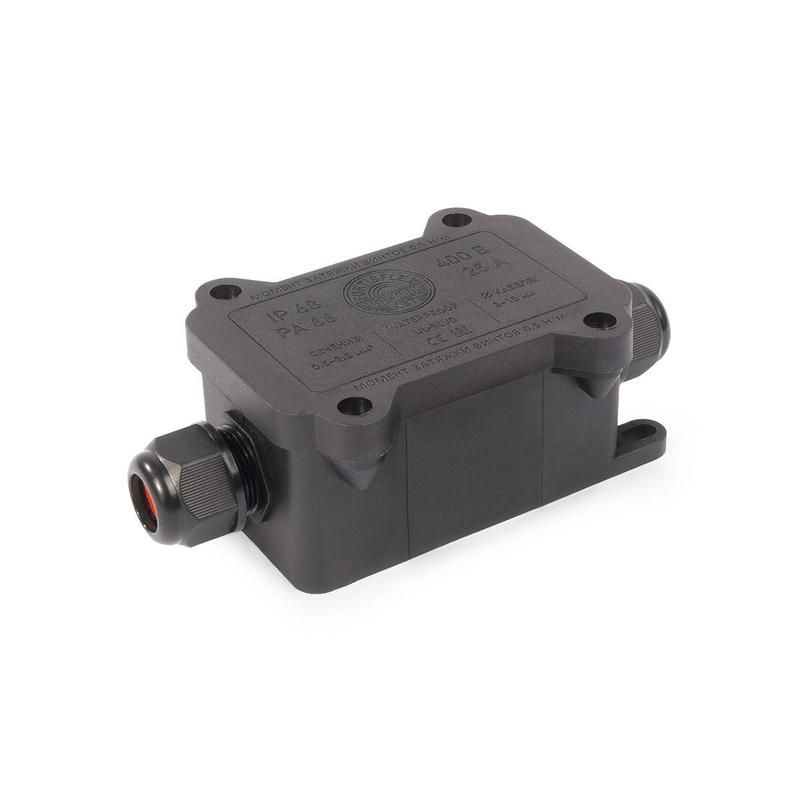

Коробка распределительная герметичная MG Box S-2 IP68 110х56.5х38мм вводы: M16 - 2 шт. негорючая, ЗВИ 3 пары 0,5–2,5 мм.кв. от бренда Fortisflex предназначена для надёжного соединения и защиты кабельных линий в условиях повышенной влажности, перепадов температур и агрессивной среды. Артикул 89509 обеспечивает совместимость с системами автоматизации, промышленным оборудованием и внешними сетями.

Назначение и область применения

Коробка распределительная герметичная MG Box S-2 IP68 используется для герметичного ответвления и соединения кабелей в местах, где требуется защита от воды, пыли, химических веществ и механических повреждений. Подходит для установки в земле, под водой, на открытых площадках и внутри помещений. Применяется в системах освещения, автоматизации, контроля доступа, сельскохозяйственной технике, водоснабжении и других задачах, требующих высокой степени защиты.

Технические характеристики

• Степень защиты: IP68 — полная защита от пыли и длительного погружения под воду
• Габариты: 110 × 56,5 × 38 мм
• Количество кабельных вводов: 2 шт. (M16, диаметр 16 мм)
• Максимальное сечение провода: 2,5 мм²
• Номинальное напряжение изоляции: 400 В
• Рабочий диапазон температур: от –40 °C до +105 °C
• Материал корпуса: нейлон 6.6, не содержит галогенов, класс горючести UL 94 V0
• Материал уплотнений: силикон
• Цвет: чёрный
• Тип крепления крышки: защелкивание + шурупы (в комплекте)
• Оснащение: встроенная клеммная колодка на 3 пары (для проводов 0,5–2,5 мм²)
• Форма: прямоугольная
• Поверхность: необработанная, без дополнительного покрытия

Совместимость и монтаж

Коробка распределительная герметичная MG Box S-2 имеет интегрированные кабельные вводы типа MG — они отлиты вместе с корпусом, что исключает риск протечки в месте прохода кабеля. Монтаж выполняется через коннекторы или адаптеры: кабели заводятся в вводы M16, фиксируются эластичными уплотнительными кольцами, подходящими для диаметров от 6 до 16 мм. Крышка закрывается защелкой и дополнительно затягивается шурупами из комплекта. Для плотного контакта используется прокладка между корпусом и крышкой. Установка возможна как в грунт, так и под воду — благодаря цельному корпусу и силиконовым уплотнителям.

Безопасность и стандарты

• Корпус соответствует требованиям UL 94 V0 — материал не поддерживает горение и самотушится
• Отсутствие галогенов снижает выделение токсичных веществ при нагреве или возгорании
• Напряжение 400 В позволяет использовать коробку в бытовых и промышленных сетях переменного тока
• Высокая степень IP68 гарантирует безопасную работу даже при постоянном контакте с водой

Преимущества

• Цельнолитая конструкция MG Box исключает утечки в месте кабельного ввода — нет необходимости в дополнительной герметизации
• Широкий температурный диапазон (-40…+105 °C) позволяет применять её в экстремальных климатических условиях
• Встроенные клеммы позволяют выполнять ответвления без дополнительных элементов
• Эластичные уплотнители поддерживают герметичность при использовании кабелей разного диаметра
• Чёрный цвет и прочный пластик обеспечивают долгую службу при UV-излучении и механическом воздействии

Ограничения применения

• Не предназначен для работы с проводами более чем 2,5 мм² — превышение сечения может повредить клеммы или нарушить герметичность
• Максимальный рабочий ток зависит от сечения провода и качества соединения — при 2,5 мм² допустимый ток составляет до 40 А; при меньших сечениях — ниже
• Не рекомендовано использование в средах с постоянным воздействием растворителей, масел или агрессивных химикатов — хотя материал устойчив, силиконовые уплотнители могут деформироваться
• Коробка не имеет встроенных предохранителей или коммутирующих устройств — она лишь защищает соединения

Примеры использования

• Подземные системы уличного освещения с питанием 220 В
• Кабельные переходы в канализационных колодцах и насосных станциях
• Связь между датчиками и контроллерами на открытом воздухе (например, в теплицах)
• Автономные системы видеонаблюдения с питанием от солнечных панелей
• Промышленные конвейеры в пищевой промышленности, где необходима частая мойка оборудования

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен попадать в диапазон 6–16 мм, чтобы уплотнительное кольцо плотно его обхватило
• Затягивайте шурупы крышки равномерно, не переусердствуя — перетяжка может треснуть пластик
• Если используете кабель меньше 16 мм, обязательно установите подходящее уплотнительное кольцо из комплекта
• При установке в грунт или под воду убедитесь, что все вводы заполнены — пустые отверстия должны быть закрыты заглушками
• Клеммная колодка рассчитана на три пары — не перегружайте её более чем тремя кабелями, даже если есть свободные места
• Артикул 89509 совместим с другими моделями серии MG Box S/M/L — можно собирать цепочки из нескольких коробок
