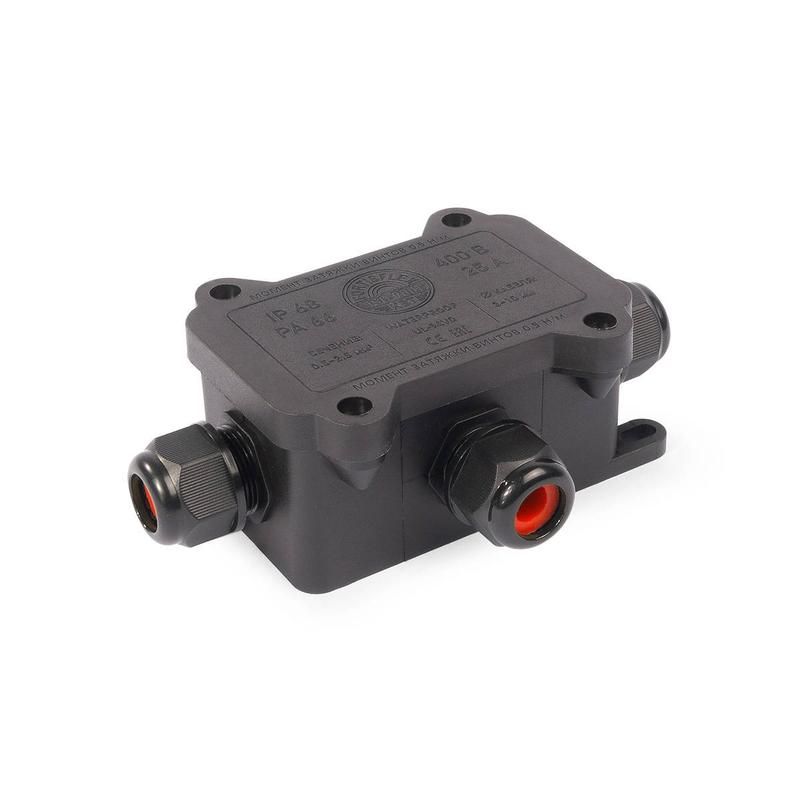

Коробка распределительная герметичная MG Box S-3 IP68 110х70х38мм, вводы М16 - 3 шт., негорючая, ЗВИ 3пары 0,5–2,5 мм.кв. | 89510 Fortisflex КВТ

Коробка распределительная герметичная MG Box S-3 IP68 от Fortisflex предназначена для надёжного соединения и защиты кабельных линий в условиях повышенной влажности, пыли и экстремальных температур. Благодаря единому литому корпусу с интегрированными вводами, она обеспечивает максимальную герметичность даже при подземной или подводной установке.

Назначение и область применения

Коробка распределительная герметичная MG Box S-3 IP68 используется для создания точек ответвления, соединений и переходов в кабельных сетях, где важна полная защита от воды, пыли и химических воздействий. Подходит для прокладки в земле, на открытых площадках, в канализационных колодцах, на объектах с высокой влажностью — например, в системах освещения, автоматизации, сельскохозяйственных комплексах и промышленном оборудовании.

Технические характеристики

• Степень защиты: IP68 — полная герметизация от пыли и длительного погружения в воду
• Габариты: 110 × 70 × 38 мм
• Количество кабельных вводов: 3 шт., резьба M16
• Максимальное сечение провода: 2,5 мм²
• Номинальное напряжение изоляции: 400 В
• Рабочая температура: от –40 °C до +105 °C
• Материал корпуса: нейлон 6.6, без галогенов, класс горючести UL 94 V0
• Материал уплотнений: силикон
• Тип крепления крышки: защелкивание + саморезы (в комплекте)
• Цвет: чёрный
• Форма: прямоугольная
• Оснащение: встроенная клеммная колодка для трёх пар проводов (0,5–2,5 мм²)

Совместимость и монтаж

Коробка MG Box S-3 IP68 от Fortisflex имеет интегрированные кабельные вводы — они не крепятся отдельно, а отлиты вместе с корпусом, что исключает щели и протечки. Для монтажа достаточно продеть кабель через ввод и затянуть уплотнительное кольцо. Диаметр кабеля может варьироваться благодаря эластичным кольцам разного размера, которые входят в комплект. Крышка фиксируется двумя способами: защелкивается по периметру и дополнительно закрепляется шурупами. Установка возможна как в грунт, так и под воду — конструкция выдерживает давление и механические нагрузки.

Безопасность и стандарты

• Корпус соответствует требованиям UL 94 V0 — материал не поддерживает горение и не распространяет пламя
• Отсутствие галогенов снижает токсичность продуктов горения при аварии
• Номинальное напряжение 400 В позволяет использовать коробку в бытовых и промышленных цепях переменного тока
• IP68 подтверждает соответствие требованиям IEC 60529 для условий постоянного погружения

Преимущества

• Единая литая конструкция корпуса и вводов — нет слабых мест для протечек
• Высокая термостойкость — работает в суровых климатических условиях
• Встроенные клеммы позволяют выполнять соединения внутри коробки без дополнительных элементов
• Удобство монтажа: все детали в одном комплекте — никаких лишних заказов
• Устойчивость к химическим веществам и УФ-излучению

Ограничения применения

• Не предназначен для кабелей с сечением более 2,5 мм² — превышение может повредить уплотнители
• Запрещено применять с жесткими многожильными кабелями без предварительной подготовки (например, с опрессовкой наконечников)
• Не рассчитана на использование в средах с агрессивными растворителями, маслами или кислотами — материал нейлона 6.6 устойчив, но не ко всем химикатам
• Подводная установка требует проверки герметичности перед погружением — несмотря на IP68, некорректный монтаж может нарушить защиту

Примеры использования

• Подключение уличных светильников в парках и дорожных сетях
• Распределительные точки для датчиков в теплицах и оросительных системах
• Соединение силовых кабелей на насосных станциях и в водоёмных сооружениях
• Автоматические системы управления в пищевой промышленности — там, где требуется частая мойка оборудования
• Кабельные переходы в бетонных конструкциях, когда доступ к соединению ограничен после заливки

Практические советы

• Перед монтажом выбирайте подходящее уплотнительное кольцо по внешнему диаметру кабеля — лучше взять запасное из комплекта
• При использовании в грунте рекомендуется укладывать коробку на песчаную подушку, чтобы избежать деформации от давления
• Проверьте плотность прилегания крышки — если есть люфт, используйте все шурупы, даже если защелки кажутся надёжными
• Не применяйте инструменты для принудительного открывания крышки — это может повредить защелки; используйте отвертку только для шурупов
• Для кабелей с медными жилами 0,5–2,5 мм² можно сразу подключать их к встроенной клемме — не нужна дополнительная клеммная колодка
• Артикул 89510 — это именно модель MG Box S-3 IP68 от Fortisflex; аналоги других брендов имеют другую форму вводов и не совместимы по уплотнениям
