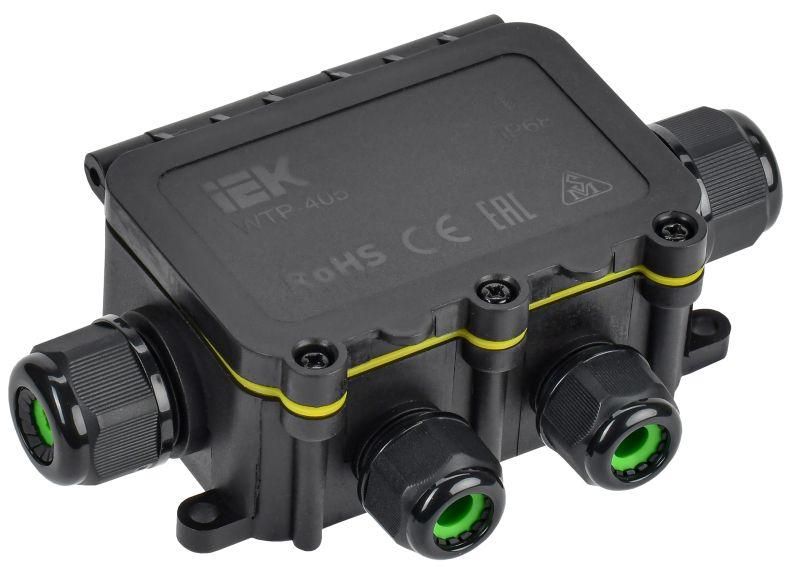

Коробка распределительная герметичная WTP-405 6 вводов( 2- M20 и 4--M16) IP68 95x131x37мм клемм до мм.кв. | UWB10-X-450-41-06-68 IEK

Коробка распределительная герметичная WTP-405 от IEK — компактное решение для надёжного соединения и защиты кабелей в условиях повышенной влажности, пыли и перепадов температур. Благодаря защите IP68 и шести вводам, она подходит для монтажа на улице, в цехах и других агрессивных средах. Артикул uwb10-x-450-41-06-68 соответствует модели с двумя M20 и четырьмя M16 вводами.

Назначение и область применения

Коробка распределительная герметичная WTP-405 используется для безопасного соединения, ответвления и защиты кабелей в местах, где требуется высокая степень герметизации. Применяется при наружной и внутренней прокладке электропроводки — например, возле оборудования, на фасадах зданий, в подземных камерах, на производственных линиях и в системах освещения.

Технические характеристики

• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Количество кабельных вводов: 6 (2 × M20, 4 × M16)
• Количество клемм: 6, рассчитаны на максимальное сечение провода 6 мм²
• Номинальное напряжение изоляции: 450 В
• Рабочий температурный диапазон: от –40 °C до +105 °C
• Габариты: 95×131×37 мм
• Материал корпуса: пластик без галогенов — экологически безопасный, не выделяет токсичных веществ при нагреве
• Цвет: чёрный
• Срок службы: 5 лет при соблюдении условий эксплуатации
• Тип ввода: уплотнительные гайки — обеспечивают плотную посадку кабелей без дополнительных уплотнителей
• Крепление крышки: винтовое — позволяет многократно открывать и закрывать коробку
• Пломбируемость: да — возможность опечатывания для предотвращения несанкционированного доступа
• Способ монтажа: открытая установка — крепится на стену, щит, оборудование

Совместимость и монтаж

Коробка распределительная герметичная WTP-405 совместима с кабелями и проводами, имеющими внешний диаметр, подходящий под вводы M16 (до ~12 мм) и M20 (до ~16 мм). Уплотнительные гайки позволяют использовать одновременно кабели разного диаметра — важно, чтобы они не были меньше минимального допустимого размера, иначе уплотнение будет негерметичным. Для монтажа используйте саморезы или дюбели через отверстия в боковых стенках. Крышка фиксируется винтами — перед замыканием проверьте целостность резинового уплотнителя.

Безопасность и стандарты

Коробка соответствует требованиям к электроустановкам в условиях повышенной опасности. Номинальное напряжение 450 В обеспечивает безопасную работу в бытовых и промышленных сетях до 250–400 В переменного тока. Отсутствие галогенов снижает риск образования ядовитых газов при перегреве. Корпус не поддерживает горение — материал классифицируется как трудносгораемый.

Преимущества

• Высокая герметичность IP68 — работает даже при постоянном контакте с водой
• Широкий температурный диапазон — подходит для холодных регионов и жарких помещений
• Пломбируемость — удобна для объектов с контролем доступа
• Компактные размеры — легко размещается в ограниченном пространстве
• Удобная система вводов — два M20 и четыре M16 позволяют гибко распределять кабели
• Надёжное винтовое крепление крышки — исключает случайное открытие

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон (не имеет взрывозащиты Ex)
• Максимальное сечение провода — 6 мм²; более толстые кабели не войдут в клеммы
• Не рекомендуется для монтажа в местах с механическими нагрузками — удары или давление могут повредить корпус
• Пластиковый корпус не выдерживает воздействия острых металлических предметов
• Срок службы 5 лет — после этого времени следует проверить состояние уплотнителей и корпуса

Примеры использования

• Подключение светильников на улице — защита от дождя и снега
• Разветвление питания на конвейере — сборка сигналов и управления в цеху
• Место соединения кабелей в подвале или коллекторе — предотвращение коррозии
• Подключение датчиков на фасаде здания — устойчивость к перепадам температур
• Объекты с пломбировкой: энергоузлы, системы автоматического учёта

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля вводам M16/M20 — слишком тонкий кабель требует дополнительного уплотнения
• При использовании нескольких кабелей в одном вводе — суммарный диаметр не должен превышать допустимый для гайки
• После монтажа затяните уплотнительные гайки равномерно — перетягивание может повредить резиновые кольца
• При необходимости пломбирования используйте специальные пломбы с номерами — сохраняйте журнал опечатывания
• Проверяйте герметичность каждые 1–2 года — особенно в условиях влажности или химических паров
• Артикул uwb10-x-450-41-06-68 — единственный вариант этой модели; другие артикулы IEK имеют другую конфигурацию вводов
