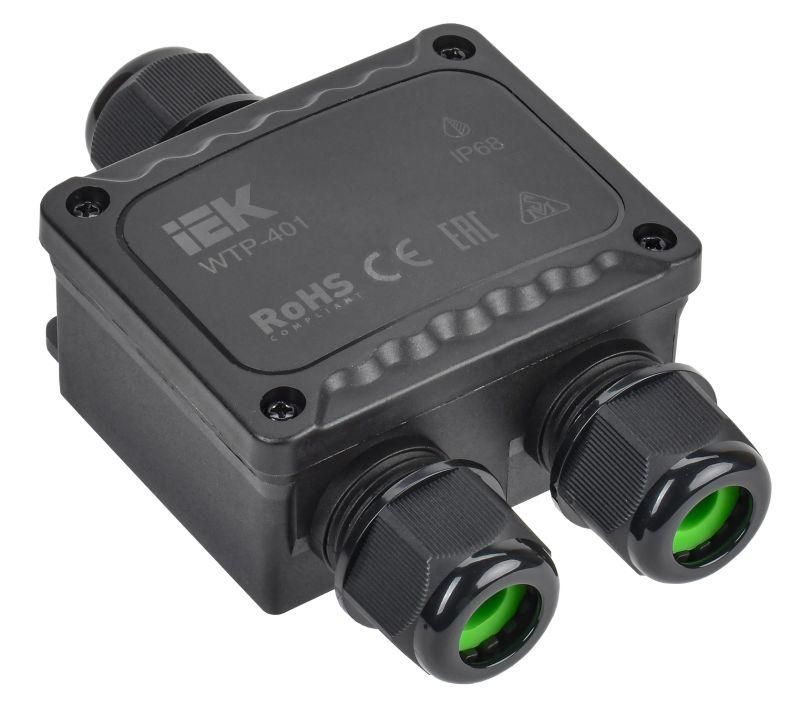

Коробка распределительная герметичная WTP-401 3 ввода M25 IP68 123x82x42мм клеммы до 6 мм.кв. | UWB10-Y-450-41-03-68 IEK

Коробка распределительная герметичная WTP-401 от IEK - компактное решение для надёжного соединения и защиты проводов в условиях повышенной влажности, пыли и перепадов температур. Артикул uwb10-y-450-41-03-68 обеспечивает совместимость с кабелями до 6 мм2 и подходит для наружной и внутренней установки.

Назначение и область применения

Коробка распределительная герметичная WTP-401 используется для безопасного соединения, ответвления и защиты концов кабелей и проводов. Подходит для установки в местах, где есть риск попадания воды, пыли или агрессивных сред - например, на улице, в подвалах, на производстве, возле оборудования с высокой влажностью. Применяется в системах освещения, автоматизации, промышленных станках и конвейерах.

Технические характеристики

• Габариты: 123×82×42 мм - компактный размер для ограниченного пространства
• Количество клемм: 3 - позволяют подключить три провода или кабеля
• Максимальное сечение проводника: 6 мм2 - поддерживает медные жилы до этого значения
• Номинальное напряжение изоляции: 450 В - рассчитана на бытовые и промышленные сети до 400 В переменного тока
• Степень защиты: IP68 - полностью защищена от пыли и долговременного погружения в воду
• Температура эксплуатации: от –40 C до +105 C - работает в экстремальных климатических условиях
• Материал корпуса: пластик без галогенов - не выделяет токсичных веществ при нагреве
• Цвет: чёрный - устойчив к УФ-излучению, не выгорает на солнце
• Срок службы: 5 лет - гарантирует длительную работу без замены

Совместимость и монтаж

Коробка распределительная герметичная WTP-401 имеет три ввода с уплотнительными гайками стандарта M25 - подходят для кабелей с наружным диаметром около 9–13 мм. Монтаж осуществляется открытым способом: крепится на стену, опору или оборудование с помощью отверстий в боковых стенках. Крышка фиксируется винтами - позволяет многократно открывать и закрывать без потери герметичности. Коробка пломбируется - подходит для объектов, требующих контроля доступа (например, ЖКХ, муниципальные сети).

Безопасность и стандарты

Коробка соответствует требованиям к электроустановкам в условиях повышенной опасности. Напряжение изоляции 450 В обеспечивает безопасность при работе в сетях 220/380 В. Отсутствие галогенов в составе материала снижает риск образования ядовитых газов при перегреве. Герметизация IP68 соответствует международному стандарту IEC 60529.

Преимущества

• Высокая степень защиты IP68 - надёжнее, чем IP65/IP67, особенно в условиях постоянной влаги
• Работает при экстремально низких и высоких температурах - подходит для холодных регионов и помещений с нагревом
• Пломбируемость - удобна для контролируемых объектов и энергоносителей
• Пластик без галогенов - безопасен для людей и окружающей среды
• Чёрный цвет и необработанная поверхность - устойчивы к внешним воздействиям, не требуют окраски

Ограничения применения

• Не предназначен для скрытой установки в стены - только открытый монтаж
• Максимальное сечение 6 мм2 исключает использование крупных силовых кабелей (например, 10 мм2 и выше)
• Не рекомендуется для подключения проводов с жесткими металлическими оболочками - возможны повреждения уплотнений
• Срок службы 5 лет - после истечения срока рекомендуется проверка состояния корпуса и уплотнений

Примеры использования

• Подключение светильников на улице - защита от дождя и мороза
• Разветвление кабелей в цеху с частой мойкой оборудования
• Объединение сигналов от датчиков в системах автоматизации
• Концевая коробка для кабеля, ведущего к насосной станции

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен входить в диапазон 9–13 мм для плотного прилегания к уплотнительной гайке M25
• Затягивайте гайки равномерно - переусиливать нельзя, чтобы не деформировать уплотнители
• При использовании в условиях сильных перепадов температур допускайте небольшой запас по длине провода - материал термически расширяется
• При пломбировании используйте специальную пломбу с номером - сохраните её для будущих проверок
• Не применяйте коробку WTP-401 для питания мощных устройств свыше 3 кВт - ограничение по сечению провода делает это недопустимым
