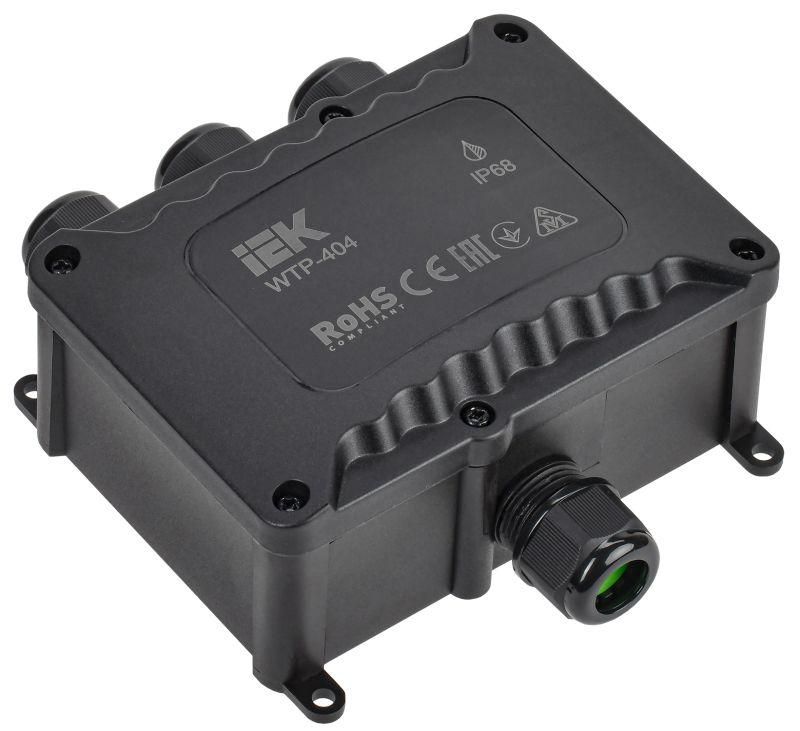

Коробка распределительная герметичная WTP-404 4 ввода M20 IP68 129х120х55мм клеммы до 6 мм.кв. | UWB10-O-450-41-04-68 IEK

Коробка распределительная герметичная WTP-404 от IEK — компактное решение для надёжного соединения и защиты проводов в условиях повышенной влажности, пыли и перепадов температур. Устройство рассчитано на четыре кабеля сечением до 6 мм², имеет IP68 и подходит для открытой установки как внутри помещений, так и на улице.

Назначение и область применения

Коробка распределительная герметичная WTP-404 используется для безопасного соединения, ответвления и защиты концов кабелей и проводов. Подходит для монтажа в местах, где требуется высокая степень защиты от внешних воздействий — например, на фасадах зданий, в подъездах, на производственных площадках, возле оборудования с высокой запылённостью или влажностью. Применяется в системах освещения, автоматизации, сигнализации и других слаботочных и силовых сетях.

Технические характеристики

• Количество вводов: 4 шт. (M20, с уплотнительными гайками)
• Максимальное сечение провода: 6 мм²
• Количество клемм: 4 шт. (внутренние, для подключения проводов)
• Номинальное напряжение изоляции: 450 В
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Рабочая температура: от –40 °C до +105 °C
• Габариты: 129 × 120 × 55 мм
• Материал корпуса: галоген-free пластик — не выделяет токсичных веществ при нагреве
• Цвет: чёрный
• Срок службы: 5 лет при соблюдении условий эксплуатации
• Крепление крышки: винтовое, с возможностью пломбирования
• Способ монтажа: открытая установка (на стену, опору, щит)

Совместимость и монтаж

Коробка WTP-404 совместима с кабелями и проводами, имеющими наружный диаметр, соответствующий уплотнительным гайкам M20. Для монтажа используются стандартные крепёжные отверстия на задней стенке корпуса. Крышка плотно закрывается винтами — после сборки можно установить пломбу для предотвращения несанкционированного доступа. Перед подключением проверьте, что сечение жил не превышает 6 мм² — иначе возможно повреждение клемм или плохой контакт. Герметизация обеспечивается за счёт резиновых колец в вводах — не требует дополнительной герметизации.

Безопасность и стандарты

Коробка распределительная герметичная WTP-404 изготовлена из материала без галогенов, что снижает риск образования ядовитых газов при перегреве. Напряжение изоляции 450 В соответствует требованиям для бытовых и промышленных сетей до 250 В переменного тока. Конструкция не содержит острых кромок и не требует специальных мер безопасности при установке.

Преимущества

• Высокая степень защиты IP68 позволяет использовать устройство даже в условиях постоянной влаги — например, рядом с бассейном, в подвале или на улице
• Пломбируемость обеспечивает контроль доступа — важно для объектов с ограниченным доступом
• Широкий диапазон рабочих температур делает её пригодной для холодных регионов и нагретых помещений
• Компактные размеры позволяют устанавливать коробку в ограниченном пространстве
• Пластик без галогенов экологически безопаснее при утилизации и при аварийных ситуациях

Ограничения применения

• Не предназначен для скрытой установки в стены — только открытый монтаж
• Максимальное сечение провода — 6 мм²; более толстые кабели (например, 10 мм²) не войдут в вводы M20
• Не рекомендуется применять в средах с постоянным механическим воздействием (удары, вибрация) — корпус пластиковый, хотя и прочный
• Срок службы 5 лет — при эксплуатации вне допустимых температур или при частом вскрытии срок может сократиться

Примеры использования

• Подключение светильников на фасаде здания
• Разветвление питания для датчиков движения на улице
• Объединение проводов от нескольких концевых точек в системе видеонаблюдения
• Коммутация в цепях управления станков в цехах с высокой запылённостью
• Завершение кабельной трассы перед выходом на уличную розетку

Практические советы

• Перед монтажом убедитесь, что все провода имеют одинаковое сечение — чтобы равномерно нагрузить клеммы
• При использовании многожильных проводов используйте наконечники — они лучше фиксируются в клеммах
• Проверяйте плотность затяжки уплотнительных гаек: слишком слабо — будет протечка, слишком сильно — повредится резина
• При необходимости замены кабеля — открутите крышку полностью, не просто открывая её на шарнире — это сохраняет герметичность
• Для долговечности не устанавливайте коробку прямо под источниками тепла (например, рядом с котлом или нагревательным элементом)
