Коробка распределительная герметичная MG Box M-3 IP68 144х90х37мм, вводы М20 - 3 шт., негорючая, ЗВИ 3пары 0,5–4,0 мм.кв. | 89512 Fortisflex КВТ

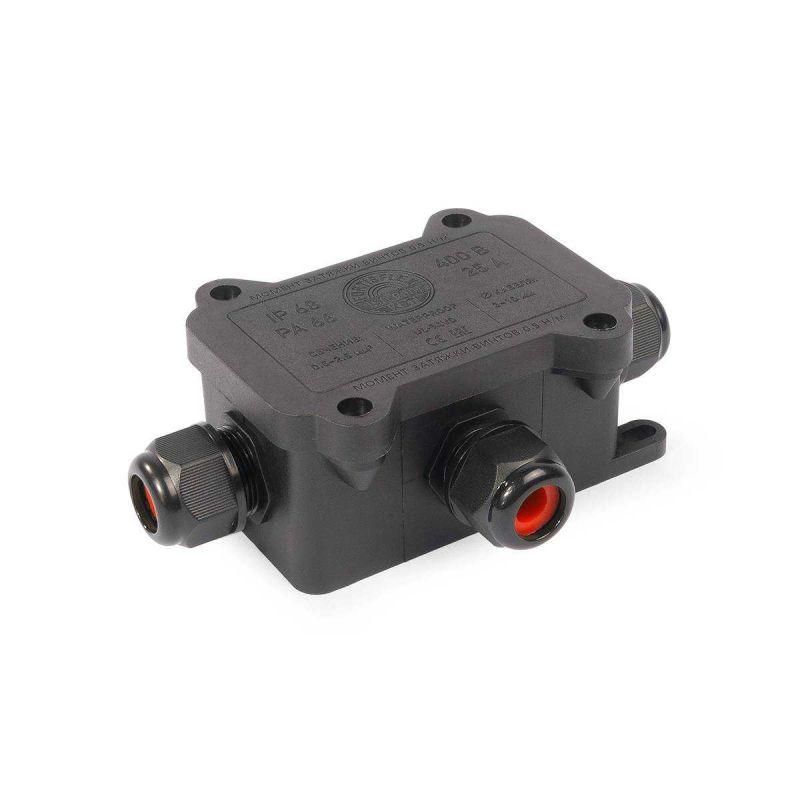

Коробка распределительная герметичная MG Box M-3 IP68 144х90х37мм от Fortisflex - надёжное решение для герметичного соединения и распределения кабелей в условиях повышенной влажности, запылённости или опасных сред. Артикул 89512 подходит для монтажа как внутри помещений, так и на улице, обеспечивая защиту от воды, пыли и механических повреждений.

Назначение и область применения

Коробка распределительная герметичная MG Box M-3 IP68 используется для безопасного соединения, ответвления и защиты кабельных линий в сложных условиях. Подходит для установки в местах, где есть риск попадания воды, пыли, химических веществ или возникновения взрывоопасной среды. Применяется в промышленности: на насосных станциях, в пищевой и химической отраслях, на объектах с высокой влажностью (бассейны, холодильные камеры), а также в системах автоматизации и управления.

Технические характеристики

• Размеры корпуса: 144 × 90 × 37 мм
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: нейлон 6.6, безгалогенный, самозагасаемый (UL 94 V0)
• Уплотнители: силикон - устойчив к перепадам температур и старению
• Количество кабельных вводов: 3 шт. (тип MG, интегрированные в корпус)
• Подходящий диаметр кабеля: 0,5 – 4,0 мм2 (сечения провода)
• Максимальное рабочее напряжение: 400 В
• Максимальный допустимый ток: 32 А
• Температурный диапазон эксплуатации: от -40 C до +105 C
• Цвет: чёрный
• Тип установки: внутренняя и наружная

Совместимость и монтаж

Коробка распределительная герметичная MG Box M-3 IP68 поставляется полностью собранной: корпус с интегрированными вводами, крышка, прокладка, клеммная колодка, шурупы и эластичные уплотнительные кольца разного диаметра. Для монтажа достаточно:

• Выбрать подходящее уплотнительное кольцо под диаметр кабеля;
• Завести кабели через вводы и затянуть их до плотного контакта;
• Установить клеммную колодку внутри корпуса;
• Зафиксировать крышку с помощью шурупов из комплекта.

Интегрированные вводы MG исключают необходимость дополнительной герметизации. Конструкция «Fortisflex» гарантирует отсутствие протечек даже при нагрузках и вибрациях. Коробка совместима с медными и алюминиевыми кабелями с изоляцией до 4,0 мм2.

Безопасность и стандарты

• Корпус соответствует требованиям UL 94 V0 - материал не поддерживает горение и самозатухает при удалении источника пламени.
• Герметичность IP68 позволяет использовать коробку в зонах с постоянным контактом с водой.
• Конструкция защищена от образования искр и возможных взрывов - подходит для применений в потенциально взрывоопасных средах класса IECEx/ATEX (при условии соблюдения других требований системы безопасности).

Преимущества

• Высокая степень герметичности благодаря интегрированным вводам и силиконовым уплотнителям - не требуется дополнительная герметизация.
• Широкий температурный диапазон - работает в экстремальных условиях, включая Arctic-климат и жаркие цеха.
• Негорючий и безгалогенный материал корпуса снижает риск выделения токсичных газов при нагреве.
• Эластичные уплотнительные кольца позволяют монтировать кабели разного диаметра без замены деталей.
• Лёгкий вес и прочность нейлона 6.6 делают коробку удобной для транспортировки и монтажа.

Ограничения применения

• Не предназначена для прямого подключения к источникам сверхвысоких напряжений (>400 В).
• Максимальный ток 32 А - не подходит для мощных промышленных двигателей выше этого значения.
• Кабели большего сечения (более 4,0 мм2) не смогут быть герметично закреплены - потребуется другая модель.
• Не является взрывозащищённым оборудованием по классификации ATEX/IECEx в полном смысле; использование в таких зонах требует комплексной оценки всей системы.

Примеры использования

• Распределительная коробка на внешней стене холодильного цеха - защищает соединения от конденсата и моющих средств.
• Соединение сигнальных кабелей в бассейне - предотвращает пробой из-за влаги.
• Контроллеры на производстве с частыми мойками оборудования - устойчива к агрессивным чистящим составам.
• Автоматизированные линии с вибрацией - конструкция «Fortisflex» сохраняет герметичность даже при механических нагрузках.

Практические советы

• Перед монтажом проверьте, что выбранные уплотнительные кольца точно соответствуют наружному диаметру кабеля - слишком большие отверстия нарушают герметичность.
• Не используйте силовые кабели с изоляцией более 4,0 мм2 - они не войдут в вводы и не будут герметично закреплены.
• При установке на улице рекомендуется направлять вводы вниз или под углом, чтобы вода не скапливалась у входа.
• Проверяйте состояние прокладки перед каждым вскрытием - при деформации замените её новой из комплекта.
• Артикул 89512 - оптимальный выбор для малых и средних распределительных точек. Для крупных сетей рассмотрите модели с большим числом вводов.
