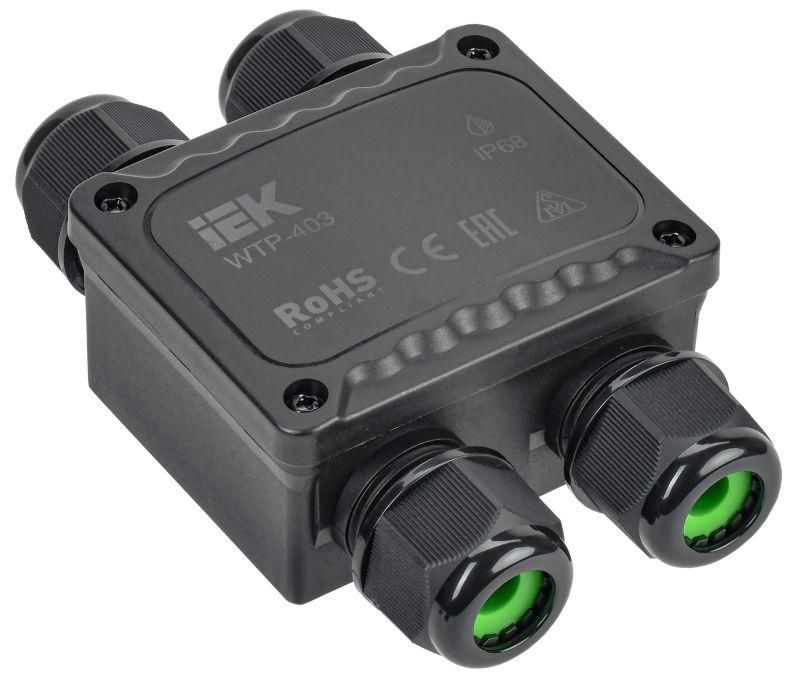

Коробка распределительная герметичная WTP-403 4 ввода M25 IP68 123x82x42мм клеммы до 6 мм.кв. | UWB10-H-450-41-04-68 IEK

Коробка распределительная герметичная WTP-403 от IEK — компактное решение для надёжного соединения и защиты проводов в условиях повышенной влажности, пыли и перепадов температур. Благодаря защите IP68 и четырём вводам M25, она подходит для наружной и внутренней установки, особенно там, где важна долговечность и безопасность соединений.

Назначение и область применения

Коробка распределительная герметичная WTP-403 используется для организации точек ответвления и соединения проводов в электропроводке. Подходит для установки как внутри помещений, так и на улице — в том числе в местах с высокой запылённостью, влажностью или риском попадания воды. Применяется в системах освещения, автоматизации, на объектах транспорта, промышленном оборудовании и в жилых домах при наружной прокладке кабелей.

Технические характеристики

• Степень защиты: IP68 — полная герметизация от пыли и длительного погружения в воду;
• Количество вводов: 4 шт. с уплотнительными гайками стандарта M25;
• Максимальное сечение провода: до 6 мм² — подходит для медных и алюминиевых жил;
• Количество клемм: 4 — для надёжного соединения проводов;
• Номинальное напряжение изоляции: 450 В — безопасно для бытовых и промышленных сетей до 220/380 В;
• Рабочий температурный диапазон: от –40 °C до +105 °C — выдерживает экстремальные условия;
• Материал корпуса: галоген-free пластик — не выделяет токсичных веществ при нагреве;
• Габариты: 123×82×42 мм — компактный размер для ограниченного пространства;
• Цвет: чёрный — устойчив к УФ-излучению и маскирует загрязнения;
• Срок службы: 5 лет — при соблюдении условий эксплуатации;
• Крепление крышки: винтовое — обеспечивает плотное и долговечное закрывание;
• Пломбируемость: да — можно опломбировать для предотвращения несанкционированного доступа.

Совместимость и монтаж

Коробка WTP-403 рассчитана на открытую установку — крепится на стену, столб или другую поверхность с помощью крепёжных отверстий (не указаны в спецификации, но обычно предусмотрены в основании). Кабели заводятся через уплотнительные гайки M25 — они фиксируют провод и обеспечивают герметичность. Для монтажа используйте провода с сечением не более 6 мм². Герметичность сохраняется только при правильной затяжке гаек — не допускайте перегрузки вводов. Коробка совместима с любыми клеммами, подходящими по размеру, включая винтовые и пружинные.

Безопасность и стандарты

Коробка соответствует требованиям безопасности для электроустановок в условиях повышенной опасности. Наличие пломбируемости позволяет использовать её в системах, требующих контроля доступа. Материал без галогенов снижает риск образования ядовитых газов при возгорании. Номинальное напряжение 450 В гарантирует безопасную работу в стандартных сетях 220–380 В.

Преимущества

• Высокая степень защиты IP68 — выше, чем у большинства аналогов (обычно IP65/IP67);
• Устойчивость к широкому диапазону температур — работает даже в холодных регионах и рядом с нагревательным оборудованием;
• Пломбируемость — удобна для энергосбытовых компаний и объектов с контролем доступа;
• Герметичные вводы M25 — исключают протечки и повреждение контактов;
• Компактный размер — легко размещается в труднодоступных местах.

Ограничения применения

• Не предназначен для установки в зонах постоянного механического воздействия — удары или давление могут повредить корпус;
• Максимальное сечение провода — 6 мм²; большие жилы (например, 10 мм²) не войдут в вводы M25;
• Не рекомендуется для подземной прокладки — хотя IP68 защищает от погружения, корпус не рассчитан на нагрузку от грунта;
• Не имеет встроенной системы вентиляции — при длительной работе в жарком режиме возможен перегрев, если внутри много соединений.

Примеры использования

• Подключение уличного светильника к сети — защита от дождя и влаги;
• Разветвление кабеля на дачном участке перед подключением насоса или тепловой завесы;
• Объединение проводов в щитке на фасаде дома вместо открытой клеммной колодки;
• Соединение сигнальных кабелей в системах видеонаблюдения на улице;
• Аварийное питание оборудования в цехах с частыми мойками (например, пищевые производства).

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен подходить под уплотнительную гайку M25 (обычно 9–12 мм внешний диаметр);
• Затягивайте гайки равномерно, чтобы не деформировать уплотнители — это сохраняет герметичность;
• Если используются многожильные провода, лучше обжать их наконечниками — так контакт будет надёжнее;
• При использовании в холодном климате убедитесь, что кабель не стал хрупким — это может повредить изоляцию при изгибе;
• Для пломбирования используйте одноразовые металлические или пластиковые пломбы — они не позволяют вскрыть коробку без следов.
