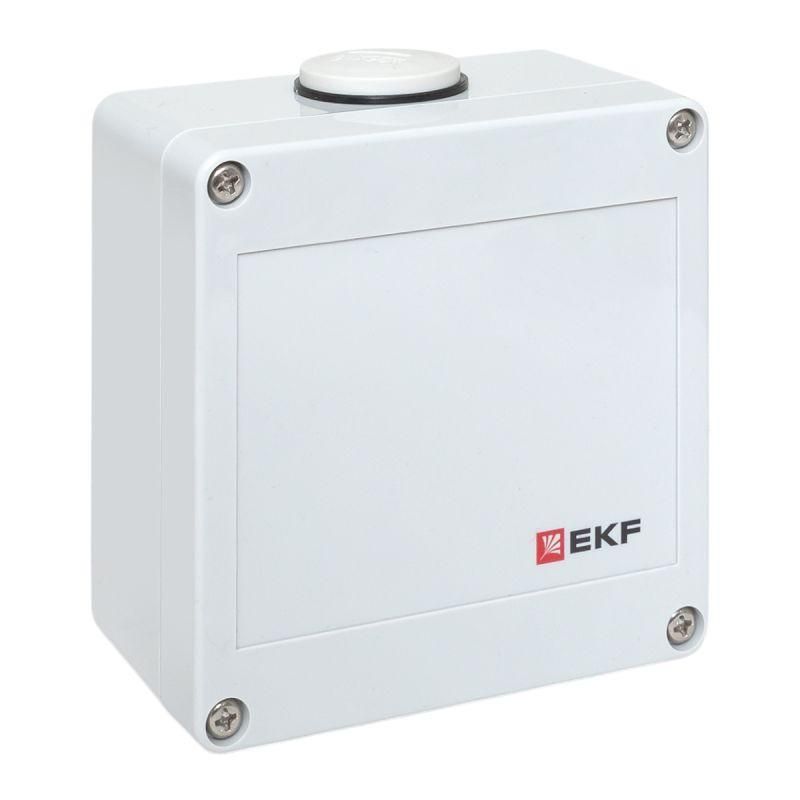

Коробка соединительная Heat Box 100 IP65/66, 4 ввода EKF HB100

Коробка соединительная Heat Box 100 IP65 от EKF - надёжный элемент для сборки точек подключения нагревательных кабелей, датчиков температуры и других слаботочных либо силовых цепей в условиях повышенной влажности и запылённости. Несмотря на указание IP65 в названии, фактическая степень защиты - IP54; при этом встроенные кабельные вводы обеспечивают IP68.

Назначение и область применения

Heat Box 100 IP65 используется для безопасного подключения и распределения проводов в системах отопления, терморегулирования и автоматизации. Подходит для установки внутри помещений и в защищённых наружных зонах - например, возле теплых полов, трубопроводов, кондиционеров, промышленного оборудования. Коробка не предназначена для прямого воздействия дождя, снега или постоянного погружения в воду.

Технические характеристики

• Размеры корпуса: 100 × 100 × 55 мм
• Степень защиты: IP54 (защита от пыли и брызг воды с любого направления)
• Количество вводов: 4 шт. (из них два предустановленных кабельных ввода)
• Материал корпуса и крышки: поликарбонат
• Фиксация: винты из нержавеющей стали
• Уплотнитель: неопрен - обеспечивает герметичность
• Цвет: белый
• Кабельные вводы: 2 шт. из полиамида, класс защиты IP68 (для кабелей Ø 0–5 мм)
• Заглушки: 2 шт. из полиамида (для неиспользуемых отверстий)

Совместимость и монтаж

Heat Box 100 IP65 совместима с кабелями диаметром до 5 мм, которые проходят через установленные вводы. Для монтажа используйте стандартные инструменты: отвёртки, плоскогубцы, ножницы для кабеля. Убедитесь, что кабели не перегнуты и не пережаты при затяжке вводов. Открытые отверстия обязательно закрывайте заглушками - это сохраняет уровень защиты IP54. Крепление возможно на стену, поверхность оборудования или DIN-рейку (при наличии адаптера).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях с нормальными условиями эксплуатации. Применение материалов (поликарбонат, неопрен, полиамид) исключает воспламеняемость и снижает риск коррозии. Однако сертификация по ГОСТ/IEC не указана - рекомендуется проверить соответствие проектным документам перед использованием в промышленных объектах.

Преимущества

• Высокая механическая прочность корпуса из поликарбоната
• Герметичность благодаря уплотнителю из неопрена
• Защита вводов до IP68 - можно использовать даже во влажных средах
• Лёгкий вес и удобство монтажа
• Комплектация заглушками - не требуется докупать расходники

Ограничения применения

Heat Box 100 IP65 нельзя применять в местах с постоянным контактом с водой, в транспорте, на открытых площадках без козырька, в агрессивных химических средах или при температуре ниже -20C и выше +60C. Также не следует использовать её как основной распределительный щит - она предназначена лишь для точечного соединения. Внимание: в описании указан IP65, но реальная защита корпуса - IP54. Это важно учитывать при проектировании системы.

Примеры использования

• Подключение датчиков температуры к системе тёплого пола
• Сборка точки питания нагревательного кабеля в ванной комнате
• Коммутация сигнальных линий между контроллером и термостатом
• Размещение соединений в техническом коридоре или на чердаке

Практические советы

• Перед монтажом проверьте диаметр кабелей - они должны подходить под вводы (Ø 0–5 мм); более толстые потребуют замены вводов.
• Не забудьте закрыть все неиспользуемые отверстия заглушками - иначе защита IP54 будет нарушена.
• При необходимости увеличить количество вводов - используйте дополнительные вводы того же типа (совместимы с артикулом hb100).
• При длительном хранении держите коробку в сухом месте - хотя материал устойчив к влаге, уплотнители могут деформироваться при перепадах температур.
• Артикул hb100 - единственный в серии PROxima с такими габаритами и комплектацией; другие модели имеют другое число вводов или размеры.
