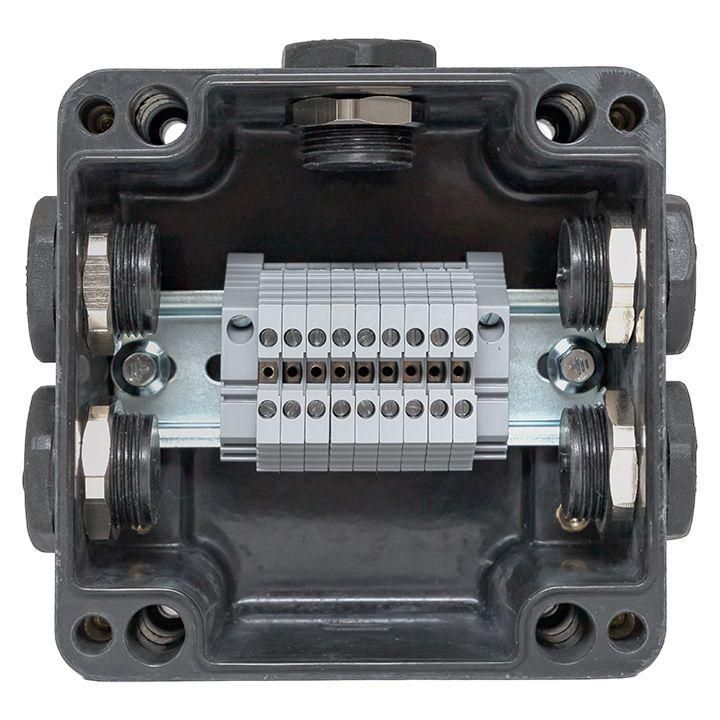

Коробка соединительная Heat box 120 T для греющего кабеля | HB120T EKF

Коробка соединительная Heat box 120 T от EKF - герметичное соединительное устройство для монтажа и подключения греющих кабелей и датчиков температуры во взрывоопасных зонах. Артикул hb120t обеспечивает надёжную работу в суровых условиях благодаря защищённой конструкции из стеклопластика.

Назначение и область применения

Heat box 120 T используется для безопасного подключения греющих кабелей и датчиков температуры в системах обогрева трубопроводов. Подходит для установки в местах, где есть риск возникновения взрыва - например, на нефтегазовых объектах, химических производствах, элеваторах и хранилищах горючих веществ. Устройство позволяет выполнять соединения внутри теплоизоляционного слоя без дополнительных переходников.

Технические характеристики

• Материал корпуса: стеклопластик (GRP) - устойчив к коррозии, механическим нагрузкам и перепадам температур
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Взрывозащита: 1ExeIIC T3-T6 Gb X - соответствует требованиям для зон класса 1, группы IIC, температурный класс T3–T6
• Номинальное напряжение изоляции: 550 В - допустимо использование в сетях до 400 В переменного тока
• Количество входов: 5 - возможность подключить несколько кабелей и датчиков в одной точке
• Рабочая температура: до +50 C - не рекомендуется применение при более высоких температурах окружающей среды
• Фиксация крышки: винтовая - обеспечивает плотное закрытие и долговечность
• Цвет: чёрный - снижает нагрев от солнечного излучения
• Оснащение: встроенная клемма - для подключения проводов сечением 0,5–2,5 мм2 (одножильных и многожильных)

Совместимость и монтаж

Heat box 120 T монтируется универсальным способом: на трубопровод через кронштейн или на любую металлическую конструкцию. Кабели и датчики вводятся прямо через стенки коробки - без необходимости использовать дополнительные вводы или фитинги. Клеммы рассчитаны на провода сечением от 0,5 до 2,5 мм2; для больших сечений требуется внешнее соединение. Монтаж выполняется при выключенном питании. Герметичность сохраняется даже после многократного открывания крышки.

Безопасность и стандарты

Corobka Heat box 120 T сертифицирована для работы во взрывоопасных зонах согласно стандарту EN 60079-7 (взрывозащита типа “е”). Обозначение 1ExeIIC T3-T6 Gb X подтверждает соответствие требованиям ЕАЭС и международным нормам для оборудования категории 2G. Напряжение изоляции 550 В гарантирует безопасность при работе в промышленных сетях 230/400 В.

Преимущества

• Высокая степень защиты IP66 и взрывозащита обеспечивают надёжность в агрессивных средах
• Стеклопластиковый корпус не ржавеет, не деформируется и не теряет прочность при перепадах температур
• Пять входов позволяют минимизировать количество точек подключения - снижаются риски утечек и повреждений
• Встроенные клеммы исключают необходимость в дополнительных комплектующих
• Чёрный цвет корпуса снижает нагрев под воздействием солнца - важное преимущество для открытой установки

Ограничения применения

• Не предназначен для эксплуатации при температурах выше +50 C - превышение может повредить изоляцию клемм и корпус
• Поддерживает только кабели сечением до 2,5 мм2 - для более толстых жил требуется внешняя клеммная колодка
• Не является источником питания - не заменяет распределительные щиты или терморегуляторы
• Не следует использовать в зонах с постоянным погружением в жидкости - IP66 не предусматривает длительного подвода

Примеры использования

• Подключение греющего кабеля и датчика температуры на нефтяной трубе в зоне взрывоопасности
• Соединение нескольких участков кабельной системы обогрева канализационного колодца
• Место сборки сигналов от датчиков на холодильной установке с теплоизоляцией
• Точка подключения для автоматического контроля температуры на трубопроводе в химическом цехе

Практические советы

• Перед монтажом проверьте, что все кабели имеют подходящее сечение (0,5–2,5 мм2); используйте кабельные наконечники для многожильных проводов
• При установке на трубу применяйте только совместимый кронштейн - не допускайте люфта, чтобы не нарушить герметичность
• Затягивайте винты крышки равномерно - переусиливать нельзя, иначе треснет стеклопластик
• При прокладке кабелей внутрь коробки оставляйте запас длины - это предотвращает натяжение при температурных изменениях
• Heat box 120 T от EKF - часть серии PROxima, поэтому совместим с другими элементами этой линейки для унификации монтажа
