Коробка соединительная Heat box 160 S для греющего кабеля | HB160S EKF

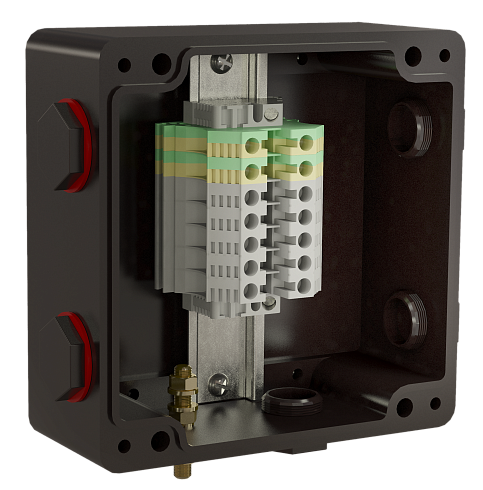

Коробка соединительная Heat box 160 S от EKF - компактное решение для надёжного подключения и разветвления саморегулируемых греющих кабелей ESR, ESS и ESU. Изделие выполнено из стеклопластика, выдерживает экстремальные температуры и защищает соединения в условиях открытой установки. Артикул hb160s подходит для монтажа на трубопроводах и металлических конструкциях.

Назначение и область применения

Heat box 160 S используется для:

• Подключения одного, двух или трёх саморегулирующихся греющих кабелей к источнику питания;
• Выполнения T-образного разветвления кабелей без дополнительных переходников;
• Обеспечения безопасного доступа к точкам соединений при обслуживании систем обогрева.

Применяется в системах антиобледенения и подогрева трубопроводов, резервуаров, технологических линий, где требуется постоянный контроль температуры. Подходит для внешней установки - на улице, в холодных помещениях, на промышленных объектах.

Технические характеристики

• Материал корпуса: стеклопластик (GRP) - устойчив к коррозии, химическим воздействиям и механическим нагрузкам;
• Номинальное напряжение изоляции: 550 В - обеспечивает безопасную работу в сетях до 400 В переменного тока;
• Количество входов: 5 - позволяет ввести до пяти кабелей, включая питание и ответвления;
• Температура эксплуатации: до +50 C - не рекомендуется использовать в средах выше этого значения;
• Степень защиты IP: IP00 - корпус не имеет защиты от пыли и воды; требует установки внутри теплоизоляционного слоя или в закрытом пространстве;
• Форма и цвет: квадратная, чёрная - оптимальна для плотной укладки под изоляцией;
• Оснащение: встроенная клемма - совместима с одножильными и многожильными проводами сечением 0,5–10 мм2;
• Фиксация крышки: винтовая - гарантирует герметичность при сборке и удобство сервисного доступа;
• Всепогодность: да - материал выдерживает перепады температур и влажность, но не защищён от прямого контакта с водой;
• Взрывозащищённость: да - соответствует требованиям для зон с потенциально взрывоопасной средой (при условии правильной установки и герметизации).

Совместимость и монтаж

Heat box 160 S совместим с греющими кабелями марок ESR, ESS и ESU. Кабель вводится через входы прямо под теплоизоляцию - никаких дополнительных фитингов или проходок не требуется.

Монтаж осуществляется универсальным способом:

• На трубопровод - с помощью кронштейнов (не входят в комплект);
• На вертикальную или горизонтальную металлоконструкцию - с применением болтов или хомутов;
• Рекомендуется располагать коробку так, чтобы клеммы находились сверху - это снижает риск попадания конденсата на контактные элементы.

Не допускается установка в местах с прямым контактом с водой, маслом или агрессивными жидкостями - из-за IP00 необходимо соблюдать условия внутреннего монтажа.

Безопасность и стандарты

Изделие сертифицировано для работы во взрывоопасных зонах благодаря материалу и конструкции. Соответствует требованиям безопасности для электрооборудования в промышленных системах обогрева. Напряжение 550 В обеспечивает запас прочности изоляции при колебаниях сети. Однако, поскольку степень защиты IP00 не предполагает защиту от внешних факторов, обязательна установка под термоизоляцией.

Преимущества

• Универсальная форма и компактные размеры - легко помещаются даже в ограниченном пространстве под изоляцией;
• Стеклопластиковый корпус - долговечен, не ржавеет, не деформируется при перепадах температур;
• Встроенные клеммы - исключают необходимость в дополнительных соединительных модулях;
• Винтовая фиксация крышки - позволяет многократно открывать и закрывать коробку без повреждения;
• Готовый к монтажу дизайн - минимизирует время установки и количество компонентов.

Ограничения применения

• Не предназначен для установки в открытом виде - IP00 не защищает от влаги, пыли и механических повреждений;
• Максимальная рабочая температура +50 C - нельзя использовать в средах с более высокими температурами (например, рядом с паровыми трубами без теплоизоляции);
• Не подходит для подключения силовых кабелей сечением менее 0,5 мм2 или более 10 мм2 - возможен перегрев или плохой контакт;
• Требуется обязательное использование теплоизоляции - без неё изделие не выполняет свою функцию и становится опасным.

Примеры использования

• Подключение трёх кабелей ESS к одной линии питания на трубопроводе холодной воды наружной прокладки;
• T-разветвление кабеля ESR перед участком с изменением направления трубопровода;
• Соединение нескольких секций греющего кабеля в емкости для хранения нефтепродуктов в условиях взрывоопасной зоны;
• Монтаж на стальных конструкциях элеваторов, где есть риск конденсации и коррозии.

Практические советы

• Перед монтажом проверьте сечение кабеля - используйте только 0,5–10 мм2, иначе клемма не обеспечит надёжный контакт;
• Заводите все кабели в коробку под одинаковым углом - это снижает риск перегиба и повреждения жил;
• После подключения обязательно протяните винты клемм - слабый контакт вызывает перегрев;
• Не забудьте закрыть крышку после монтажа - даже при IP00 она препятствует перемещению кабелей и случайным замыканиям;
• Для длительной эксплуатации в агрессивной среде рекомендуется дополнительно герметизировать места ввода кабелей силиконовым составом;
• Артикул hb160S - единственный вариант в серии PROxima с таким сочетанием 5 входов и взрывозащиты - выбирайте его, когда нужна максимальная гибкость подключения.
