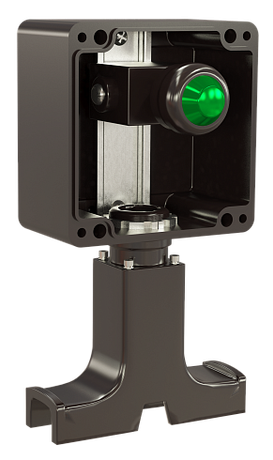

Коробка соединительная Heat box 120 LD для греющего кабеля | HB120LD EKF

Коробка соединительная Heat box 120 LD от EKF (артикул hb120ld) предназначена для безопасного подключения и защиты точек соединения саморегулирующихся греющих кабелей ESR, ESS и ESU. Устройство выдерживает жесткие условия эксплуатации - открытое расположение, высокую влажность и теплоизоляцию до 120 мм, что делает его надежным решением для систем обогрева трубопроводов.

Назначение и область применения

Heat box 120 LD используется для создания герметичной точки соединения между греющим кабелем и внешней проводкой. Она защищает контактную группу от воздействия окружающей среды и позволяет выполнять монтаж прямо на поверхности трубопровода, даже при наличии слоя теплоизоляции. Применяется в системах антиобледенения, подогрева технологических труб, емкостей и насосных станций.

Технические характеристики

• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления;
• Материал корпуса: стеклопластик (GRP) - устойчив к коррозии, химическим веществам и перепадам температур;
• Работает при температуре до +50 C - подходит для установки в зонах с повышенным теплом;
• Номинальное напряжение изоляции: 550 В - обеспечивает безопасную работу с сетями до 400 В переменного тока;
• Количество входов: один - предназначен для вывода одного греющего кабеля;
• Форма: квадратная - компактная и удобная для фиксации на цилиндрических поверхностях;
• Цвет: черный - снижает влияние UV-излучения и маскирует загрязнения;
• Взрывопроверенное исполнение - соответствует требованиям для взрывоопасных зон (Zone 1/21);
• Всепогодное исполнение - работает в любых климатических условиях, включая зимний период;
• Оснащение: встроенная клемма - для быстрого и надежного подключения медных жил.

Совместимость и монтаж

Heat box 120 LD совместим с греющими кабелями ESR, ESS и ESU. Монтаж выполняется непосредственно на трубопроводе без необходимости снятия теплоизоляции - кабель проходит через стенку коробки, сохраняя целостность термоизоляционного слоя. Крышка фиксируется винтами - обеспечивает плотное закрытие и доступ к клемме при обслуживании. Универсальный способ монтажа позволяет использовать крепление на плоских и круглых поверхностях с помощью штатных отверстий или адаптеров.

Безопасность и стандарты

Corobka Heat box 120 LD имеет взрывозащитное исполнение и сертифицирована для работы во взрывоопасных зонах класса Zone 1 и Zone 21. Соответствует требованиям IEC 60079-0 и EN 60079-15. Высокая степень защиты IP66 гарантирует безопасность при работе в сырых, пыльных и агрессивных средах. Номинальное напряжение изоляции 550 В обеспечивает запас прочности против пробоя.

Преимущества

• Не требует дополнительных переходников - кабель выводится из-под теплоизоляции напрямую;
• Высокая механическая прочность стеклопластика - не деформируется под давлением изоляции;
• Закрытый тип клеммы предотвращает окисление контактов и случайные замыкания;
• Подходит для монтажа в труднодоступных местах благодаря компактному квадратному формату;
• Интегрированная система защиты исключает необходимость в дополнительных боксах или муфтах.

Ограничения применения

• Не рассчитана на температуры выше +50 C - не следует устанавливать рядом с источниками прямого нагрева свыше этого значения;
• Один вход - нельзя использовать для подключения нескольких кабелей одновременно;
• Не предназначена для внутреннего монтажа в помещениях с постоянными перепадами температур ниже -40 C - материал может стать хрупким;
• Требуется соблюдение минимального радиуса изгиба кабеля при выходе из коробки - иначе повреждается саморегулирующаяся матрица.

Примеры использования

• Обогрев водопроводных и канализационных труб на открытых площадках;
• Защита от замерзания труб в нефтегазовой промышленности;
• Подогрев технологических линий в пищевой и химической отраслях;
• Системы антиобледенения на крышах, желобах и водостоках;
• Установка на резервуарах с жидкостью в холодном климате.

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля и проходного отверстия - не допускайте перегибов;
• При использовании теплоизоляции толщиной до 120 мм убедитесь, что коробка плотно прилегает к трубе - иначе возможны потери тепла;
• После подключения затяните винты крышки равномерно - чтобы не деформировать корпус;
• Для длительной эксплуатации рекомендуется регулярно осматривать клемму на предмет окисления - особенно в агрессивных средах;
• Heat box 120 LD от EKF (hb120ld) можно комбинировать с другими элементами серии PROxima - для унификации системы.
