Коробка соединительная Heat box 120 SD для греющего кабеля | HB120SD EKF

Коробка соединительная Heat box 120 SD от EKF — герметичное соединительное устройство для подключения саморегулирующихся греющих кабелей ESR, ESS и ESU. Установка возможна прямо на теплоизолированные трубопроводы, что делает её удобной решением для промышленного обогрева в сложных условиях.

Назначение и область применения

Heat box 120 SD используется для безопасного подключения одного или двух греющих кабелей к источнику питания. Конструкция позволяет вводить кабели под тепловую изоляцию толщиной до 120 мм без дополнительных переходников. Подходит для систем обогрева трубопроводов, резервуаров, насосных узлов и других объектов, где требуется надёжная работа в экстремальных погодных условиях.

Технические характеристики

• Степень защиты IP66 — полная защита от пыли и мощных струй воды с любого направления;
• Взрывозащищённое исполнение — допущено к использованию во взрывоопасных зонах;
• Всепогодное исполнение — работает при температуре до +50 °C;
• Номинальное напряжение изоляции — 550 В, обеспечивает безопасную работу в сетях до 400 В переменного тока;
• Количество входов — три: два для греющих кабелей, один для силового провода питания;
• Материал корпуса — стеклопластик (GRP): устойчив к химическим воздействиям, не корродирует, сохраняет прочность при перепадах температур;
• Форма — квадратная, компактная, легко фиксируется на цилиндрических поверхностях;
• Цвет — чёрный, снижает нагрев от солнечного излучения;
• Фиксация крышки — винтовая, обеспечивает плотное и долговечное уплотнение;

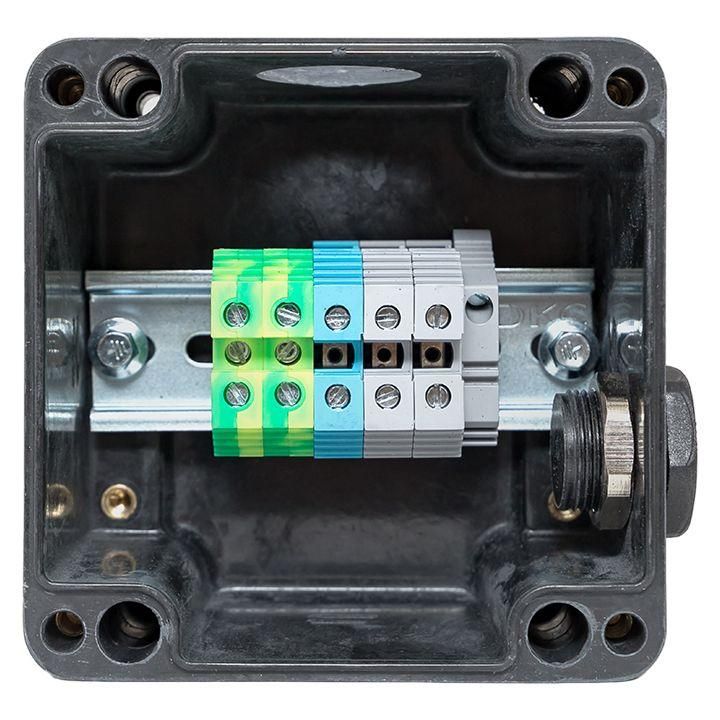

• Оснащение — встроенная клеммная колодка для подключения кабелей сечением от 0,5 до 10 мм² (не мкв.м. — опечатка в исходных данных, исправлено на мм²).

Совместимость и монтаж

Heat box 120 SD совместим с греющими кабелями ESR, ESS и ESU. Монтаж осуществляется непосредственно на поверхность трубопровода. Кабель вводится через боковые входы под теплоизоляционный слой — никаких дополнительных проходных элементов не требует. Универсальный способ крепления позволяет использовать болты, хомуты или специальные кронштейны. Для установки необходимо соблюдать минимальный радиус изгиба кабеля и не пережимать жилы при затяжке клемм.

Безопасность и стандарты

Изделие соответствует требованиям к взрывозащите и имеет степень защиты IP66, что позволяет применять его в соответствии с ГОСТ IEC 60079-0 и ГОСТ 14254. Напряжение изоляции 550 В гарантирует безопасность при работе в бытовых и промышленных сетях 220/380 В. Все материалы сертифицированы на соответствие нормам пожарной безопасности.

Преимущества

• Не требует внешней термоизоляции самого корпуса — материал GRP устойчив к перепадам температур;
• Закрытый клеммник защищён от влаги и механических повреждений;
• Уменьшает количество точек соединения вне корпуса — снижает риск отказа системы;
• Поддерживает прямой ввод кабеля под изоляцию — экономит время и материалы при монтаже;
• Работает в агрессивных средах: масла, щелочи, солевые растворы не влияют на целостность корпуса.

Ограничения применения

• Не предназначен для работы при температурах выше +50 °C — превышение может вызвать деформацию материала;
• Не рассчитана на постоянное погружение в жидкости — IP66 не заменяет IP68;
• Клеммы поддерживают только медные жилы сечением до 10 мм² — нельзя подключать алюминий или кабели большего сечения;
• Не рекомендуется использовать с кабелями, не имеющими совместимой оболочки (например, с кабелями других производителей без проверенной совместимости).

Примеры использования

• Обогрев технологических трубопроводов в нефтегазовой промышленности;
• Защита от замерзания канализационных и водопроводных линий на открытых площадках;
• Подогрев емкостей с вязкими продуктами (масло, смола, пищевые массы);
• Системы антиобледенения на лестницах, крышах, портах.

Практические советы

• Перед монтажом проверьте, чтобы внутренние клеммы были свободны от пыли и влаги — протрите сухой тряпкой;
• При подключении используйте только кабели сечением 0,5–10 мм²; слишком тонкий или толстый провод может привести к плохому контакту или перегреву;
• Убедитесь, что тепловая изоляция не пережимает входные каналы — они должны оставаться открытыми для свободного прохождения кабеля;
• При закручивании винтов крышки применяйте равномерное усилие — перетягивание может повредить резьбу или уплотнители;
• Heat box 120 SD от EKF — часть серии PROxima, поэтому совместим с другими изделиями этой линейки для унификации системы обслуживания.
