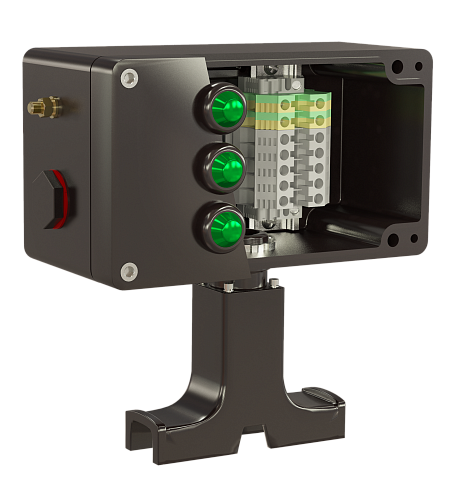

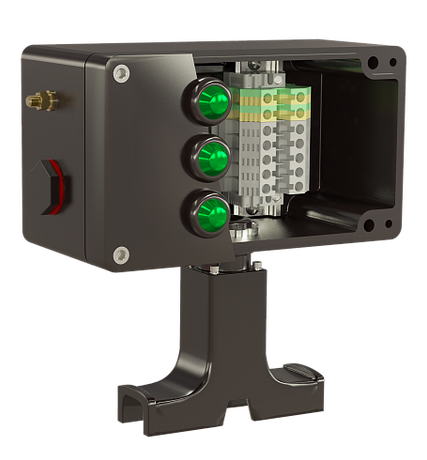

Коробка соединительная Heat box 220 SD-L3 для греющего кабеля | HB220SDL3 EKF

Коробка соединительная Heat box 220 SD-L3 от EKF - надёжное решение для подключения и контроля напряжения на саморегулирующихся греющих кабелях ESR, ESS и ESU. Устройство рассчитано на жёсткие условия эксплуатации, включает встроенную клемму и совместимо с теплоизоляцией до 120 мм. Артикул hb220sdl3 обеспечивает точное соответствие требованиям промышленного обогрева.

Назначение и область применения

Heat box 220 SD-L3 используется для безопасного подключения греющего кабеля к сети питания и визуального контроля наличия напряжения. Применяется в системах обогрева трубопроводов, резервуаров, насосных станций и других объектов, где требуется предотвращение замерзания. Установка возможна прямо на поверхности трубопровода, даже при наличии термоизоляционного слоя.

Технические характеристики

• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды;
• Работает при температуре до +50 C - подходит для внешних установок в умеренных климатических зонах;
• Номинальное напряжение изоляции: 550 В - обеспечивает безопасную работу с сетями до 400 В переменного тока;
• Материал корпуса: стеклопластик (GRP) - устойчив к коррозии, химическим воздействиям и механическим нагрузкам;
• Количество входов: 3 - позволяет подключить один греющий кабель и два провода питания/индикации;
• Фиксация крышки: винтовая - гарантирует плотное закрытие и долговечность;
• Цвет: чёрный - снижает нагрев от солнечной радиации и маскирует загрязнения;
• Всепогодное исполнение - работает при любых погодных условиях;
• Взрывопроверенное исполнение - допущено к использованию во взрывоопасных зонах класса Zone 2.

Совместимость и монтаж

Heat box 220 SD-L3 совместим с греющими кабелями ESR, ESS и ESU. Монтаж универсальный: можно фиксировать на вертикальных, горизонтальных или наклонных участках трубопровода с помощью штатных креплений. Кабель выводится через корпус без необходимости использовать проходные муфты или дополнительные уплотнители - это упрощает сборку и снижает риск повреждения изоляции. Подключение осуществляется через встроенную клемму, что исключает необходимость в отдельном распределительном щитке.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для работы в зонах с повышенным риском возгорания и взрыва (Zone 2). Высокий уровень защиты IP66 и материал GRP обеспечивают отказоустойчивость в агрессивных средах. Напряжение изоляции 550 В соответствует нормам для промышленных систем обогрева. Взрывозащита подтверждена сертификатами, позволяющими использование на нефтегазовых объектах, химпроизводствах и в пищевой промышленности.

Преимущества

• Не требует выведения кабеля за пределы теплоизоляции - экономит время и материалы при монтаже;
• Герметичный корпус исключает попадание влаги и конденсата внутрь - продлевает срок службы клеммы и контактов;
• Стеклопластиковый корпус не деформируется под нагрузкой и не подвержен электрохимической коррозии;
• Встроенный контакт для индикации напряжения позволяет оперативно проверить работоспособность системы без тестера;
• Поддерживает теплоизоляцию толщиной до 120 мм - идеально для глубоких изоляционных слоёв в холодных регионах.

Ограничения применения

• Не предназначен для установки в местах с постоянным погружением в жидкость - IP66 не обеспечивает длительного погружения;
• Максимальная рабочая температура +50 C - не рекомендуется для установки рядом с источниками высокой теплоты (например, паровые трассы выше этой температуры);
• Не совместим с кабелями других типов, кроме ESR/EES/ESU - не используйте с резистивными или одножильными кабелями без согласования с производителем;
• Не имеет встроенного терморегулятора - управление температурой должно осуществляться внешним контроллером.

Примеры использования

• Обогрев водопроводных труб на открытых площадках в зимний период;
• Защита от замерзания канализационных и технологических линий на нефтебазах;
• Поддержание температуры в трубопроводах с химическими реагентами на химзаводах;
• Системы обогрева резервуаров с нефтепродуктами в условиях северного климата.

Практические советы

• Перед монтажом убедитесь, что посадочный диаметр трубы соответствует размеру крепления коробки - не все модели подходят для труб менее 80 мм;
• При прокладке кабеля внутри теплоизоляции не перегибайте его - соблюдайте минимальный радиус изгиба, указанный в документации на кабель ESR/ESS/ESU;
• Затягивайте винты крышки равномерно - перетягивание может повредить пластиковую резьбу;
• При работе в районах с частыми осадками - регулярно проверяйте состояние уплотнителей и наличие конденсата внутри;
• Артикул hb220sdl3 - единственный вариант в серии PROxima с таким набором функций; другие модели Heat Box имеют меньшее количество входов или другую степень защиты.
