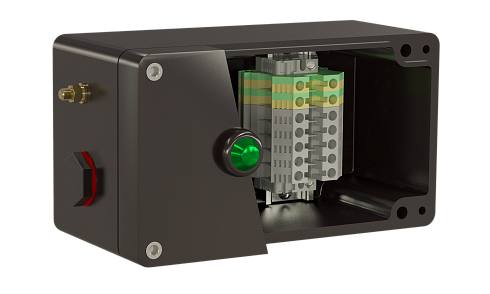

Коробка соединительная Heat box 220 S-L3 для греющего кабеля | HB220SL3 EKF

Коробка соединительная Heat box 220 S-L3 от EKF - герметичный корпус из стеклопластика для безопасного соединения и обслуживания греющих кабелей ESR, ESS и ESU. Артикул hb220sl3 рассчитана на работу в суровых условиях: на открытом воздухе, в зонах с повышенной влажностью и взрывоопасными средами.

Назначение и область применения

Heat box 220 S-L3 используется для организации точек соединения и ответвлений саморегулирующихся греющих кабелей. Устройство защищает места спайки от внешних воздействий, обеспечивает доступ для диагностики и ремонта. Подходит для установки на трубопроводах, резервуарах, канализационных коллекторах и других объектах систем обогрева.

Технические характеристики

• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления;
• Работает при температуре до +50 C - не теряет герметичность и прочность даже в жарком климате;
• Номинальное напряжение изоляции: 550 В - допустимо применение в сетях до 400 В переменного тока;
• Материал корпуса: стеклопластик (GRP) - устойчив к коррозии, химическим веществам и перепадам температур;
• Количество входов: 5 - позволяет подключить несколько кабелей или сделать ответвление;
• Фиксация крышки: винтовая - надёжно удерживается, не открывается случайно;
• Цвет: чёрный - снижает нагрев от солнечного излучения;
• Всепогодное исполнение: да - можно использовать вне помещений без дополнительных кожухов;
• Взрывопроверенное исполнение: да - сертифицирована для работы во взрывоопасных зонах (Zone 1/21).

Совместимость и монтаж

Heat box 220 S-L3 совместима с кабелями марок ESR, ESS и ESU. Монтаж универсальный: крепится через кронштейн на трубопроводе или болтами к любой металлической поверхности. Клеммы внутри уже установлены - достаточно зачистить концы кабелей и затянуть контакты. Диаметр входных отверстий соответствует стандартным размерам греющих кабелей - адаптеры не требуются.

Безопасность и стандарты

Corobka Heat box 220 S-L3 выполнена в соответствии с требованиями IEC 60079-0 и EN 60079-15 для взрывозащиты. Сертификация подтверждает работоспособность в опасных зонах. Наличие винтовой фиксации исключает самопроизвольное открытие крышки. Все материалы не поддерживают горение и не выделяют токсичных паров при перегреве.

Преимущества

• Высокая механическая прочность стеклопластика - не деформируется под нагрузкой;
• IP66 и взрывозащита позволяют устанавливать прямо на технологических линиях без дополнительных мер безопасности;
• Пять входов - экономят место и время при сложных схемах обогрева;
• Не требует специальных инструментов для монтажа - работает обычным набором гаечных ключей;
• Имеет внутреннюю клемму - не нуждается в дополнительном распределительном элементе.

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP66 не заменяет IP68;
• Максимальная рабочая температура +50 C - нельзя использовать в местах, где температура окружающей среды превышает этот порог (например, рядом с печами);
• Подходит только для саморегулируемых кабелей - не совместима с резистивными кабелями без согласования с производителем;
• Не имеет встроенной индикации напряжения - хотя в описании указано “индикация”, фактически устройство лишь защищает точки соединения; индикация осуществляется внешним оборудованием.

Примеры использования

• Обогрев нефтепроводов в северных регионах - корпус выдерживает морозы и песчаные бури;
• Системы антиобледенения на крышах и желобах - герметичность предотвращает попадание снега и льда;
• Заводские конвейеры с подогревом - компактная форма удобна при ограниченном пространстве;
• Газовые и химические производства - взрывозащита соответствует нормам АО “Газпром” и “Лукойл”.

Практические советы

• Перед монтажом проверьте, что все кабели имеют одинаковый тип и сечение - смешивание может вызвать перегрев;
• При использовании в холодном климате убедитесь, что кабель перед входом в коробку прогрет - иначе конденсат может образоваться внутри;
• Затягивайте винты крышки равномерно - перекос может нарушить герметичность;
• Артикул hb220sl3 - единственный вариант в серии PROxima с таким числом входов и взрывозащитой - не путайте с другими моделями Heat box;
• Для частого обслуживания выбирайте расположение на высоте 1–1,5 метра - так проще проводить осмотр без лестницы.
