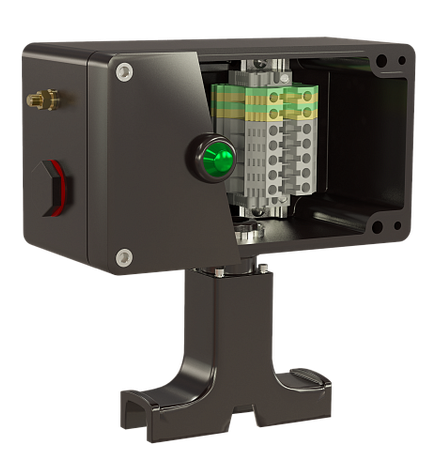

Коробка соединительная Heat box 220 SD-L1 для греющего кабеля | HB220SDL1 EKF

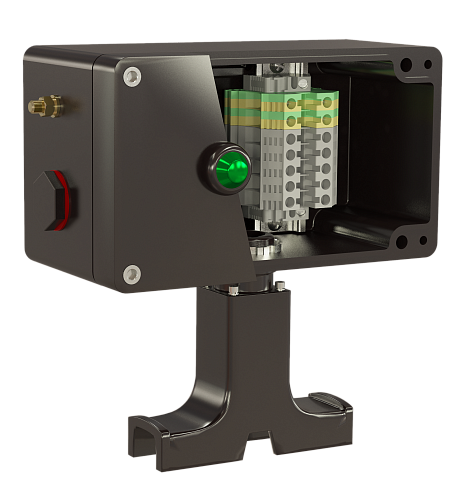

Коробка соединительная Heat box 220 SD-L1 от EKF - надёжное решение для подключения и контроля напряжения на саморегулирующихся греющих кабелях ESR, ESS и ESU. Устройство рассчитано на жёсткие условия эксплуатации, включая высокую влажность, перепады температур и наличие теплоизоляции, и совмещает функциональность, безопасность и долговечность.

Назначение и область применения

Heat box 220 SD-L1 используется для безопасного соединения греющего кабеля с источником питания, а также для визуального контроля наличия напряжения. Применяется в системах обогрева трубопроводов, резервуаров, фланцев и других элементов технологических установок, где требуется предотвращение замерзания или поддержание заданной температуры.

Коробка монтируется прямо на поверхности трубопровода, даже при наличии теплоизоляционного слоя толщиной до 120 мм. Греющий кабель выходит из-под изоляции через корпус без необходимости использовать дополнительные проходные устройства - это снижает риск повреждений и упрощает монтаж.

Технические характеристики

• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды с любого направления;
• Материал корпуса: стеклопластик (GRP) - устойчив к коррозии, химическим воздействиям и механическим нагрузкам;
• Рабочая температура: до +50 C - обеспечивает стабильную работу в условиях промышленных объектов;
• Номинальное напряжение изоляции: 550 В - соответствует требованиям для сетей переменного тока до 400 В;
• Количество входов: 3 - позволяет подключить один греющий кабель и два провода питания/индикации;
• Фиксация крышки: винтовая - гарантирует плотное закрытие и исключает случайное открывание;
• Цвет: чёрный - уменьшает нагрев от солнечного излучения и маскирует загрязнения;
• Всепогодное исполнение: да - работает в любых климатических зонах, включая открытые участки;
• Взрывопроверенное исполнение: да - сертифицирована для использования во взрывоопасных зонах класса Zone 1/21.

Совместимость и монтаж

Heat box 220 SD-L1 совместима с греющими кабелями марок ESR, ESS и ESU от EKF. Подключение осуществляется через внутреннюю клемму, которая обеспечивает надёжный контакт без дополнительных соединителей.

Монтаж универсальный: коробка крепится к трубопроводу с помощью штатных кронштейнов или хомутов. Благодаря компактным размерам и плоской форме её можно установить даже в ограниченном пространстве. Кабель выводится через специальные вводы без нарушения целостности теплоизоляции - это исключает необходимость в термоусадочных муфтах или переходниках.

Безопасность и стандарты

Corobka Heat box 220 SD-L1 имеет взрывозащитное исполнение и соответствует требованиям IECEx и ATEX для работы в зонах с потенциально взрывоопасными средами. Высокий уровень защиты IP66 и материал GRP обеспечивают длительную службу в агрессивных средах - от нефтепродуктов до солевых растворов. Напряжение изоляции 550 В соответствует нормам EN 60947-1 и EN 60884-1.

Преимущества

• Интегрированная клемма - минимизирует количество точек соединения и снижает вероятность отказа;
• Возможность монтажа поверх теплоизоляции до 120 мм - экономит время и материалы;
• Высокая устойчивость к внешним факторам - идеальна для уличных и промышленных объектов;
• Встроенный визуальный индикатор напряжения - позволяет оперативно проверить работоспособность системы без тестера;
• Не требует обслуживания - срок службы определяется только сроком службы самого кабеля.

Ограничения применения

Heat box 220 SD-L1 не предназначен для установки в средах с постоянной температурой выше +50 C - превышение этого значения может привести к деформации материала или выходу из строя клеммы. Также не рекомендуется использовать в местах с частыми ударными нагрузками или вибрациями без дополнительной фиксации. Коробка не защищает от прямого контакта с открытыми токоведущими частями - при работе необходимо соблюдать правила электроустановок.

Примеры использования

• Обогрев нефтепроводов на нефтебазах с теплоизоляцией;
• Поддержание температуры водопроводных труб в холодных регионах;
• Системы антиобледенения на фланцах и клапанах в химической промышленности;
• Греющие контуры в зонах с повышенной взрывоопасностью - элеваторные узлы, насосные станции, хранилища ЛВЖ.

Практические советы

• Перед монтажом убедитесь, что диаметр трубопровода позволяет установить коробку без перекоса - используйте подходящие крепёжные хомуты;
• При подключении кабеля оставьте запас длины около 10–15 см внутри коробки - это упростит последующее обслуживание;
• Проверяйте герметичность после установки: при необходимости уплотните вводы силиконовым герметиком;
• Не затягивайте винты крышки слишком сильно - это может повредить резьбу в стеклопластике;
• Артикул hb220sdl1 - единственный вариант в серии PROxima с таким набором функций; аналоги других брендов часто не поддерживают вывод кабеля сквозь теплоизоляцию без адаптеров.
