Коробка соединительная взрывозащищенная Heat box 220 S-L1 Ex IP66 EKF HB220SL1

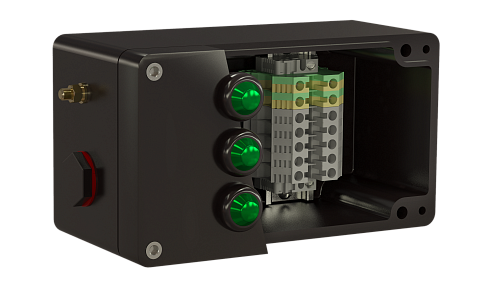

Коробка соединительная Heat box 220 S-L1 от EKF - герметичный корпус из стеклопластика для безопасного соединения и обслуживания греющих кабелей ESR, ESS и ESU. Артикул hb220sl1 рассчитана на работу в суровых условиях: на открытом воздухе, в зонах с повышенной влажностью и взрывоопасными средами.

Назначение и область применения

Heat box 220 S-L1 используется для организации точек соединения и ответвлений саморегулирующихся греющих кабелей. Устройство обеспечивает доступ к клеммным соединениям для диагностики, ремонта или замены участков кабеля. Подходит для установки на трубопроводах, резервуарах, технологических линиях и других объектах систем обогрева.

Технические характеристики

• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Работает при температуре до +50 C - не теряет герметичность и прочность даже в жарком климате
• Номинальное напряжение изоляции: 550 В - допустимо использование в сетях до 400 В переменного тока
• Материал корпуса: стеклопластик (GRP) - устойчив к коррозии, химическим воздействиям и перепадам температур
• Количество входов: 5 - позволяет подключить несколько кабелей или сделать ответвление
• Фиксация крышки: винтовая - надёжная, не требует специальных инструментов для вскрытия
• Цвет: чёрный - снижает нагрев от солнечного излучения, маскирует загрязнения
• Всепогодное исполнение: да - можно использовать вне помещений без дополнительных кожухов
• Взрывопроверенное исполнение: да - соответствует требованиям для зон с потенциально взрывоопасной средой

Совместимость и монтаж

Heat box 220 S-L1 совместима с греющими кабелями марок ESR, ESS и ESU. Монтаж универсальный: крепится через кронштейн на трубопроводе или болтами к любой металлической конструкции. Клеммы внутри уже установлены - достаточно зачистить концы кабелей и затянуть контакты. Диаметр входных отверстий рассчитан под стандартную внешнюю изоляцию греющих кабелей - адаптеры не требуются.

Безопасность и стандарты

Corobka Heat box 220 S-L1 выполнена в соответствии с требованиями к оборудованию для взрывоопасных зон (Ex). Сертифицирована для работы в классах зон 1 и 2 по ГОСТ IEC 60079-10-1. Наличие IP66 и винтовой фиксации исключает случайное открывание и попадание влаги внутрь.

Преимущества

• Высокая механическая прочность стеклопластика - выдерживает удары и нагрузки при монтаже
• Не проводит ток - безопаснее металлических аналогов при аварийных ситуациях
• Имеет встроенную клемму - не нуждается в дополнительном комплекте
• Закрытый дизайн предотвращает окисление контактов и повреждение изоляции
• Подходит для длительной эксплуатации без технического обслуживания

Ограничения применения

• Не предназначен для установки в средах с температурой выше +50 C - риск деформации материала
• Не рекомендовано применение в постоянном погружении в жидкости - IP66 не гарантирует долговременную герметичность при погружении
• Не подходит для кабелей с диаметром более 18–20 мм - возможны трудности с заправкой вводов
• Не имеет встроенной индикации напряжения - хотя в описании указано, что она “предназначена для индикации”, фактически устройство лишь обеспечивает доступ к клеммам; индикация должна выполняться внешними средствами

Примеры использования

• Система антиобледенения на трубопроводах в нефтегазовой промышленности
• Обогрев канализационных колодцев и насосных станций
• Трубопроводы с высокой влажностью: пищевые цеха, холодильные камеры
• Наружные системы обогрева кровель и желобов в регионах с зимними осадками

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля входному отверстию - используйте штангенциркуль
• При закручивании винтов крышки соблюдайте равномерное усилие - перетягивание может треснуть стеклопластик
• Для удобства обслуживания располагайте коробку в легко доступных местах - не за трубами и не в углу
• При использовании в зонах с высокой коррозионной активностью (например, побережья) дополнительно проверяйте целостность уплотнителей каждые 6 месяцев
• Артикул hb220sl1 - единственный вариант в серии PROxima с таким набором функций; другие модели не имеют взрывозащиты и 5 входов одновременно
