Коробка соединительная Heat box 160 SD для греющего кабеля | HB160SD EKF

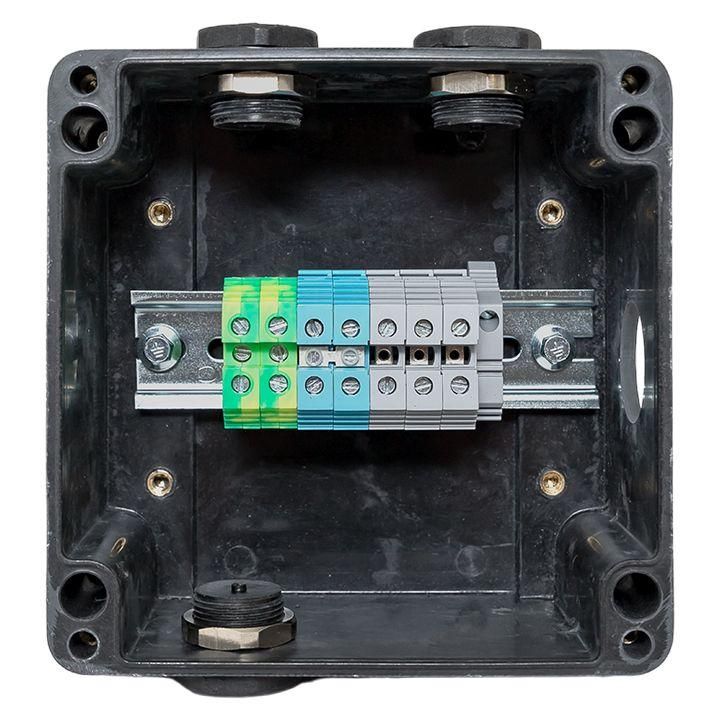

Коробка соединительная Heat box 160 SD от EKF - герметичное соединительное устройство для подключения и разветвления саморегулируемых греющих кабелей ESR, ESS и ESU. Установка возможна прямо на трубопровод под теплоизоляцией, что делает её удобной решением для систем обогрева в условиях повышенной влажности и взрывоопасных зон.

Назначение и область применения

Heat box 160 SD используется для:

• Подключения одного, двух или трёх саморегулирующихся греющих кабелей к источнику питания;
• Выполнения T-образного разветвления кабелей без дополнительных переходников;
• Обеспечения надёжного соединения в местах выхода кабеля из теплоизоляционного слоя.

Применяется в системах обогрева трубопроводов, резервуаров, насосных станций, объектах нефтегазовой, химической и пищевой промышленности, где требуется работа в агрессивных средах и при наличии взрывоопасных паров.

Технические характеристики

• Материал корпуса: стеклопластик (GRP) - устойчив к коррозии, механическим нагрузкам и перепадам температур;
• Номинальное напряжение изоляции: 550 В - обеспечивает безопасную работу с сетями до 400 В переменного тока;
• Количество входов: 4 - позволяет подключить до трёх греющих кабелей и один силовой ввод;
• Температура эксплуатации: до +50 C - не рекомендуется использовать в средах выше этого значения;
• Форма: круглая - оптимальна для монтажа на цилиндрических поверхностях;
• Цвет: чёрный - снижает влияние солнечного излучения, совместим с большинством типов теплоизоляции;
• Оснащение: встроенная клемма - позволяет подключать одножильные и многожильные провода сечением от 0,5 до 10 мм2 (не путать с мкв.м. - в описании явная ошибка, вероятно имелось в виду мм2);
• Степень защиты IP00 - не защищён от попадания воды и пыли; требует установки внутри теплоизоляции или в закрытом пространстве;
• Всепогодность: да - благодаря материалу и конструкции выдерживает воздействие внешней среды при правильном монтаже;
• Взрывозащищённость: да - соответствует требованиям для зон с потенциально взрывоопасными газовыми смесями.

Совместимость и монтаж

Heat box 160 SD монтируется непосредственно на поверхность трубопровода. Кабели вводятся через боковые отверстия под теплоизоляцию без необходимости использования дополнительных вводных уплотнений. Крышка фиксируется винтами - обеспечивает плотное прилегание и доступ для обслуживания. Монтаж универсальный: подходит для труб любого диаметра, если есть возможность закрепить корпус на поверхности. Для работы с теплоизоляцией толщиной до 120 мм предусмотрены достаточные внутренние объёмы и длина входных каналов.

Безопасность и стандарты

Corobka Heat box 160 SD имеет сертификацию на взрывозащищённость, что позволяет применять её в соответствии с нормами для зон класса Zone 1/Zone 2. Однако степень защиты IP00 означает, что устройство **не** является водонепроницаемым - его нельзя устанавливать на открытом воздухе без внешнего кожуха или внутри изоляции. Подключение выполняется только после отключения питания и соблюдения правил электроустановок (ПУЭ).

Преимущества

• Интегрированная клемма исключает необходимость в дополнительных соединительных элементах;
• Стеклопластиковый корпус долговечен, не ржавеет и не деформируется под давлением теплоизоляции;
• Работает в составе системы без изменения терморегулирующих свойств кабелей ESR/ESS/ESU;
• Закрытый винтовой механизм предотвращает случайное раскрытие при вибрациях или механическом воздействии;
• Подходит для компактных участков, где сложно разместить крупные распределительные коробки.

Ограничения применения

• Не допускается установка на открытых участках без теплоизоляции - IP00 не защищает от влаги и пыли;
• Максимальная рабочая температура +50 C - запрещено использование в средах с более высокими температурами (например, рядом с горячими паропроводами без охлаждения);
• Не предназначен для подключения кабелей сечением менее 0,5 мм2 или более 10 мм2 - риск перегрева или плохого контакта;
• Не совместим с резистивными кабелями - только с саморегулирующимися моделями ESR, ESS, ESU;
• Не заменяет распределительную коробку для нескольких ответвлений - максимальное количество подключений - три кабеля плюс питание.

Примеры использования

• Подключение трёх греющих кабелей к одной точке питания на холодном трубопроводе в нефтебазе;
• T-ответвление для обогрева клапана и смежного участка трубы в химическом производстве;
• Соединение кабеля с источником питания в месте выхода из минеральной ваты на емкости с жидкостью;
• Монтаж в зонах с опасностью образования взрывоопасных паров - например, на эстакадах заправочных станций.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только 0,5–10 мм2;
• При работе с теплоизоляцией толщиной свыше 80 мм убедитесь, что входные каналы коробки достаточно длинны для свободного прохода кабеля;
• Не затягивайте винты крышки слишком сильно - стеклопластик может растреснуть;
• Для длительной эксплуатации в сырых средах применяйте Heat box 160 SD только внутри изоляции - даже при всепогодности она не защищена от прямого контакта с водой;
• Артикул hb160sd - единственный вариант в серии PROxima с такими параметрами; аналоги других брендов могут не иметь взрывозащиты или подходящего материала корпуса.
