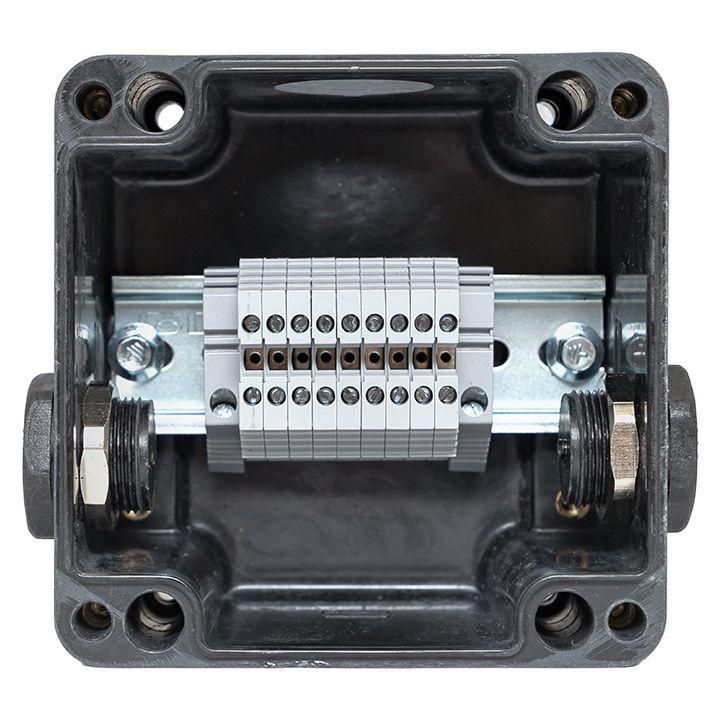

Коробка соединительная Heat box 120 TD IP66 взрывозащищенная EKF HB120TD

Коробка соединительная Heat box 120 TD от EKF (артикул hb120td) предназначена для надёжного соединения греющих кабелей и датчиков температуры в условиях открытой установки на трубопроводах, особенно там, где требуется высокая степень защищённости и совместимость с теплоизоляцией до 120 мм.

Назначение и область применения

Heat box 120 TD используется для подключения и распределения электрических цепей греющего кабеля и термодатчиков. Устройство монтируется прямо на поверхность трубопровода и рассчитано на работу в составе систем обогрева: водопроводов, канализационных сетей, технологических линий, резервуаров и других объектов, требующих предотвращения замерзания или поддержания заданной температуры.

Технические характеристики

• Материал корпуса: стеклопластик (GRP) - устойчив к коррозии, химическим воздействиям и механическим нагрузкам
• Номинальное напряжение изоляции: 550 В - обеспечивает безопасную работу в бытовых и промышленных сетях переменного тока
• Количество входов: 3 - позволяет подключить один греющий кабель, один датчик температуры и один кабель управления
• Температура эксплуатации: до +50 C - не рекомендуется использовать в средах с более высокими температурами
• Форма: квадратная - оптимальна для компактного монтажа на цилиндрических поверхностях
• Цвет: чёрный - снижает нагрев от солнечного излучения, маскирует загрязнения
• Степень защиты IP00 - не имеет внешней герметизации; требует дополнительной защиты при использовании во влажной или запылённой среде
• Оснащение: встроенная клемма - для подключения проводов сечением 0,5–2,5 мм2 (одножильных и многожильных)
• Всепогодность: да - выдерживает перепады температур, влагу и ультрафиолетовое излучение
• Взрывозащита: да - сертифицирована для работы в зонах с повышенным риском взрыва (Zone 1/21)

Совместимость и монтаж

Heat box 120 TD устанавливается универсальным способом - фиксируется на трубопроводе с помощью болтов или хомутов. Крышка закрепляется винтовым механизмом, что исключает случайное открывание. Подключение кабелей осуществляется через внутреннюю клемму, доступ к которой открывается после снятия крышки. Для монтажа с теплоизоляцией толщиной до 120 мм предусмотрены специальные каналы: датчики температуры вводятся под слой изоляции без дополнительных проходок или кожухов.

Безопасность и стандарты

Corobka Heat box 120 TD соответствует требованиям безопасности для взрывоопасных зон (ATEX, IECEx) благодаря материалу и конструкции. Напряжение изоляции 550 В гарантирует соответствие нормам для промышленных электроустановок. Однако из-за степени защиты IP00 устройство не защищено от попадания воды и пыли - при эксплуатации вне помещений необходимо использовать дополнительные средства герметизации (например, термоусадочные муфты или герметичные вводы).

Преимущества

• Интеграция с теплоизоляцией до 120 мм - экономит время и материалы при монтаже
• Стеклопластиковое исполнение - долговечность даже в агрессивных средах
• Поддержка всех типов кабелей (0,5–2,5 мм2) - совместимость с большинством коммерческих решений
• Взрывозащищённая конструкция - допущена к применению в опасных зонах без дополнительных оболочек
• Универсальная форма и крепление - легко адаптируется к трубам различного диаметра

Ограничения применения

• Не предназначен для прямого контакта с водой или паром - из-за IP00 требует внешней защиты
• Работает только при температурах до +50 C - не подходит для установки рядом с горячими поверхностями выше этого порога
• Не содержит встроенной терморегуляции - требует внешнего контроллера
• Не является герметичной коробкой - нельзя использовать в помещениях с постоянной влажностью без дополнительной изоляции вводов

Примеры использования

• Обогрев холодного водопровода на улице с минеральной ватой толщиной 80 мм
• Подключение датчика температуры и греющего кабеля к емкости с химическими реагентами в производственном цеху
• Система антизамерзания для канализационного коллектора в зоне взрывоопасной среды (нефтебаза, ГАЗ-станция)
• Трубопроводы в пищевой промышленности, где важна химическая стойкость материалов

Практические советы

• Перед монтажом проверьте диаметр трубы - Heat box 120 TD подходит для труб Ø40–150 мм, но лучше использовать крепёж с регулировкой
• При работе с многожильными кабелями используйте наконечники - это повысит контакт и продлит срок службы клеммы
• Загерметизируйте все вводы кабелей термоусадочными трубками или силиконовым герметиком - даже при наличии всепогодности IP00 делает устройство уязвимым
• Не затягивайте винты крышки слишком сильно - стеклопластик может треснуть
• При необходимости замены датчика - не снимайте всю коробку: достаточно открыть крышку и вывести новый датчик через существующий канал
