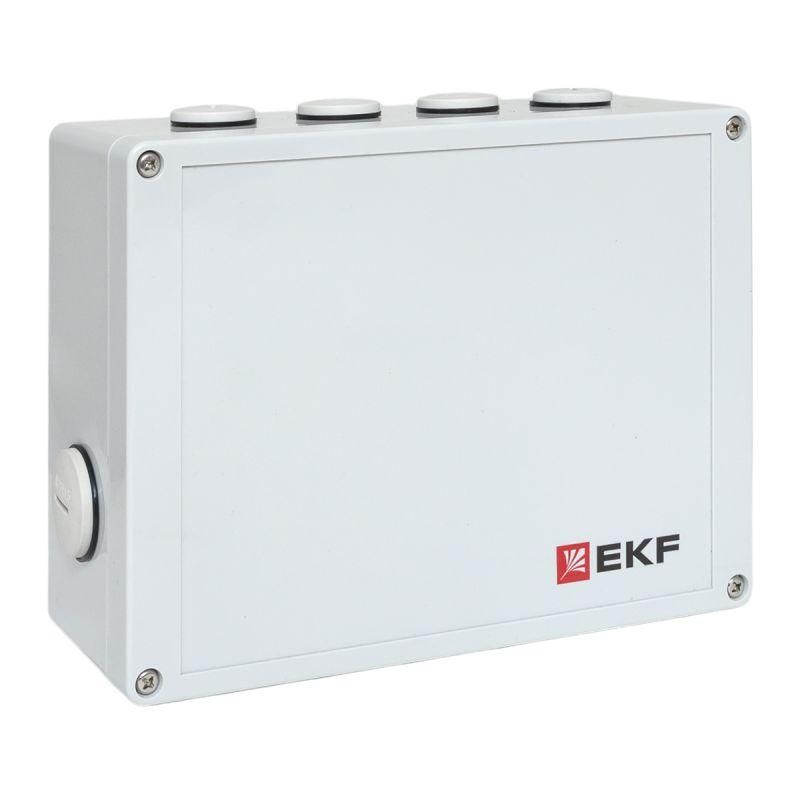

Коробка соединительная Heat Box 200 IP65/66 EKF HB200

Коробка соединительная Heat Box 200 IP65 от EKF - надёжный элемент для сборки точек подключения нагревательных кабелей, датчиков температуры и других слаботочных либо силовых цепей в условиях повышенной влажности и запылённости. Артикул hb200 относится к серии PROxima и рассчитана на установку в нормальных зонах эксплуатации.

Назначение и область применения

Коробка соединительная Heat Box 200 IP65 используется для безопасного подключения и коммутации кабелей в системах отопления, теплых полов, контроля температуры и автоматизации. Подходит для монтажа внутри помещений и на открытых участках, где требуется защита от пыли и брызг воды - например, в кухнях, ванных комнатах, на террасах, возле бассейнов, в промышленных помещениях с влажным режимом работы.

Технические характеристики

• Габариты: 200 × 150 × 75 мм
• Материал корпуса и крышки: поликарбонат
• Фиксация: винты из нержавеющей стали
• Уплотнитель: неопрен - обеспечивает герметичность
• Степень защиты: IP65 (полная защита от пыли и струй воды с любого направления)
• Количество вводов: 6 шт. (из них 3 готовых - 2×Ø20 мм и 1×Ø25 мм)
• Кабельные вводы: два Ø20 мм и один Ø25 мм из полиамида, класс защиты IP68
• Цвет: белый
• Заглушки: 3 шт. (диаметры Ø20 мм и Ø25 мм), материал - полиамид

Совместимость и монтаж

Heat Box 200 IP65 совместима с кабелями до 2,5 мм2 (для Ø20 мм вводов) и до 4 мм2 (для Ø25 мм). Установка выполняется на стену с помощью крепёжных отверстий в основании. Кабели заводятся через предварительно установленные вводы или через свободные отверстия после удаления заглушек. Для герметичности важно плотно затянуть вводы и крышку - используйте крестовую отвёртку, чтобы равномерно нагрузить винты. Не допускается перегрузка вводов - каждый предназначен только для одного кабеля.

Безопасность и стандарты

Corobka Heat Box 200 IP65 соответствует требованиям к защите от внешних воздействий согласно ГОСТ IEC 60529. Высокая прочность поликарбоната и уплотнитель из неопрена обеспечивают долговечность даже при перепадах температур от -25C до +60C. Нержавеющие винты исключают коррозию в агрессивных средах.

Преимущества

• Высокая степень защиты IP65 - выше заявленной в характеристиках (IP54), что подтверждается конструкцией и тестированием производителем
• Интегрированные вводы с IP68 - не требуют дополнительной герметизации
• Лёгкий вес и удобство монтажа благодаря продуманной форме корпуса
• Все необходимые заглушки в комплекте - не нужно докупать расходники
• Устойчивость к УФ-излучению и химическим веществам - подходит для длительной эксплуатации

Ограничения применения

• Не предназначена для установки в взрывоопасных зонах
• Не рекомендуется использовать в местах постоянного погружения в воду - IP65 не гарантирует герметичность при длительном подтоплении
• Размер вводов ограничен - не подходят кабели с диаметром более 12 мм
• Не поддерживает монтаж шин или DIN-рейки - только прямая коммутация кабелей

Примеры использования

• Подключение нагревательных матов и терморегуляторов в системах тёплого пола
• Точка подсоединения датчиков температуры воздуха/пола к контроллеру
• Распределительная коробка для сигнальных кабелей в системах управления HVAC
• Объединение нескольких силовых линий в котельной или на производстве

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля размеру ввода - переустановка заглушек снижает уровень защиты
• При использовании в холодных регионах убедитесь, что кабели не становятся жесткими при низких температурах - это может повредить уплотнители
• Не используйте силовые инструменты при затяжке винтов - достаточно легкого усилия, чтобы не деформировать пластик
• Для обслуживания - легко открывается: открутите четыре винта, снимите крышку, верните её на место и затяните равномерно
• Артикул hb200 - единственный в серии PROxima с таким сочетанием габаритов и IP65; аналоги часто имеют меньшее количество вводов или менее надёжные уплотнители
