КОРОБКА РАСПРЕДЕЛИТЕЛЬНАЯ ОТКРЫТОЙ УСТАНОВКИ 85X85X40 DIY | IMT350921 Schneider Electric APC

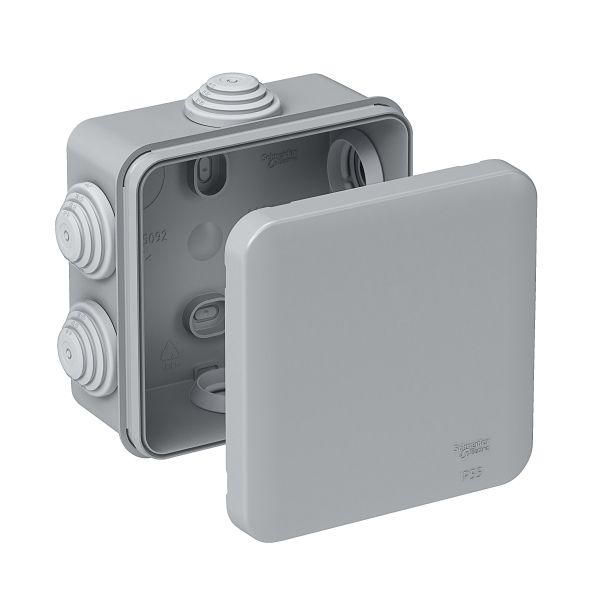

Коробка распределительная открытой установки 85x85x40 от Systeme Electric (артикул imt350921) предназначена для безопасного разветвления и соединения проводов и кабелей на открытом воздухе или в помещениях с повышенной влажностью. Благодаря защищённому корпусу и шести сальникам, она обеспечивает надёжную фиксацию кабелей и устойчивость к внешним воздействиям.

Назначение и область применения

Коробка распределительная открытой установки 85x85x40 используется для организации точек ответвления электрических цепей. Подходит для монтажа на стены, потолки и другие вертикальные/горизонтальные поверхности. Применяется в условиях, где требуется защита от пыли и брызг воды - например, на производстве, в парковках, на улице, в подъездах, на объектах ЖКХ и промышленных площадках. Коробка совместима с системами автоматизации, освещения, управления оборудованием и силовыми сетями до 2000 В.

Технические характеристики

• Габариты: внешние - 110×110×48 мм, внутренние - 85×85×40 мм
• Степень защиты: IP55 - защита от пыли (не полностью герметична, но пыль не попадает в количестве, нарушающем работу) и от струй воды с любого направления
• Количество вводов: 6 сальников с уплотнительными мембранами, диаметром 20 мм
• Макс. сечение кабеля: 20 мм2 (для прохода через сальники); макс. сечение проводника внутри - 16 мм2
• Номинальное напряжение изоляции (Ui): 2000 В
• Температурный диапазон: от –25 C до +60 C
• Материал: пластик, не содержащий галогенов - при возгорании не выделяет токсичных газов
• Цвет: серый
• Тип крышки: заглушка с защелкивающимся механизмом
• Крепление: настенно-потолочное, с возможностью крепления в любом положении
• Ввод с тыльной стороны: да - позволяет выводить кабели назад, удобно при компактном монтаже
• Соединение в ряд: да - можно монтировать несколько коробок рядом без зазора
• Поверхность: необработанная - без антикоррозийного или декоративного покрытия

Совместимость и монтаж

Коробка распределительная открытой установки 85x85x40 легко монтируется на любую плоскую поверхность с помощью саморезов или дюбелей. Крышка фиксируется защелками - открывается без инструментов, что ускоряет обслуживание. Все 6 сальников одинакового диаметра (20 мм) подходят для кабелей с наружным диаметром до 20 мм. Для кабелей меньшего диаметра рекомендуется использовать термоусадочные трубки или специальные переходники, чтобы сохранить степень защиты IP55. Монтаж с тыльной стороны позволяет организовать компактные трассировки, особенно когда коробки установлены в ряд.

Безопасность и стандарты

Коробка соответствует требованиям безопасности для электроустановок в условиях повышенной влажности и запылённости. Наличие галогенов исключено - материал безопасен при пожаре. Номинальное напряжение изоляции 2000 В гарантирует работоспособность в бытовых и промышленных сетях до 1000 В переменного тока. Соответствие стандартам IEC 60670-1 и EN 61386-22 подтверждается производителем Systeme Electric.

Преимущества

• Высокая степень защиты IP55 - надёжна даже в сырых и пыльных местах
• Шесть сальников позволяют подключить сразу несколько кабелей без дополнительных элементов
• Заглушка с защелкой - быстрый доступ к внутреннему пространству без инструментов
• Возможность монтажа в ряд - экономит место и упрощает группировку точек разветвления
• Пластик без галогенов - экологически безопасен и соответствует современным нормам
• Ввод с тыльной стороны - снижает нагрузку на переднюю стенку и улучшает эргономику сборки

Ограничения применения

• Не предназначена для погружения в воду - IP55 не обеспечивает герметичность при длительном контакте с жидкостью
• Максимальное сечение провода внутри - 16 мм2; более толстые жилы не поместятся
• Не имеет встроенной системы кабельного менеджмента - провода необходимо фиксировать дополнительно (например, хомутиками)
• Не подходит для взрывоопасных сред - отсутствует классификация Ex
• Необработанная поверхность требует осторожного обращения - при механических ударах возможны повреждения материала

Примеры использования

• Разветвление питания на светильники в подземном паркинге
• Подключение датчиков движения и сигнализаций на фасаде здания
• Объединение кабелей от нескольких станков в одном месте на производстве
• Распределение сети 220 В между розетками в неотапливаемом помещении
• Монтаж точки подключения для видеонаблюдения на уличной камере

Практические советы

• Перед монтажом проверьте диаметр кабелей - они должны быть ≤20 мм, иначе сальники не обеспечат нужную герметичность
• Если используете кабель меньше 20 мм, затяните сальник плотнее и закрепите его термоусадкой - так предотвращается просачивание влаги
• При монтаже в ряд соблюдайте минимальный шаг между коробками - не менее 10–15 мм для свободного доступа к крышкам
• Не перегружайте внутренний объем - максимальное сечение проводника 16 мм2, а также учитывайте количество жил и радиус изгиба
• При использовании в холодных условиях (+5 C и ниже) избегайте резких ударов по корпусу - пластик становится хрупче
• Для долговечности рекомендуется периодическая проверка состояния уплотнений и затяжки сальников
