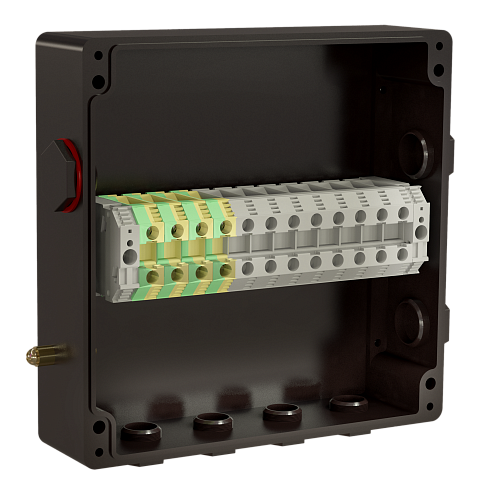

Коробка соединительная Heat box 250 Р50 для греющего кабеля | HB250Р50 EKF

Коробка соединительная Heat box 250 Р50 от EKF - надёжный элемент для организации ответвлений и соединений греющих кабелей и силовых проводов в системах теплого пола, трубопроводов и других объектах, где требуется безопасное и защищённое подключение. Артикул hb250р50 соответствует серии PROxima и рассчитана на работу с кабелями сечением до 50 мм2.

Назначение и область применения

Коробка Heat box 250 Р50 используется для создания точек соединения и разветвления кабелей питания в системах электрообогрева. Подходит для установки на металлические поверхности - например, на трубы, резервуары, рамы или профили. Обеспечивает доступ к контактным зажимам для обслуживания и замены кабелей без вскрытия всей системы.

Технические характеристики

• Максимальное сечение подключаемых кабелей: до 50 мм2
• Минимальное сечение подключаемых кабелей: 2,5 мм2
• Поддерживаемые типы кабелей: одножильные и многожильные
• Материал корпуса: термостойкий пластик
• Степень защиты: IP65 (защита от пыли и струй воды)
• Размеры: 250×50 мм (длина × высота)
• Способ крепления: на металлоконструкцию через отверстия в основании

Совместимость и монтаж

Heat box 250 Р50 совместима с любыми кабелями, имеющими сечение от 2,5 до 50 мм2, включая греющие кабели, силовые жилы и кабели управления. Для монтажа необходимо закрепить коробку на металлической поверхности с помощью болтов или саморезов через предварительно просверленные отверстия. Клеммы внутри уже подготовлены для быстрого подключения - достаточно зачистить изоляцию кабеля и затянуть винты. Убедитесь, что радиус изгиба кабеля не меньше минимального допустимого значения, указанного производителем кабеля.

Безопасность и стандарты

Corobka Heat box 250 Р50 соответствует требованиям безопасности для электромонтажных изделий в условиях повышенной влажности и температурных перепадов. Степень защиты IP65 обеспечивает устойчивость к пыли и водяным струям, что делает её пригодной для использования в помещениях с высокой влажностью и на открытых участках. Материал корпуса не поддерживает горение и выдерживает рабочие температуры до +80 C.

Преимущества

• Удобство сервисного обслуживания: крышка легко открывается без инструментов
• Высокая механическая прочность корпуса
• Интегрированные клеммы, исключающие необходимость дополнительных комплектующих
• Оптимизированная форма для плотного монтажа на плоских поверхностях
• Совместимость с продукцией серии PROxima от EKF

Ограничения применения

• Не предназначен для установки в средах с постоянным погружением в воду - IP65 не гарантирует герметичность при длительном контакте с жидкостью
• Не рекомендуется использовать для кабелей сечением менее 2,5 мм2 - возможна плохая фиксация и нагрев
• Не подходит для подключения кабелей с внешним диаметром более 24 мм - может не войти в входные каналы
• Не применяется в качестве распределительной коробки для освещения или слаботочных цепей

Примеры использования

• Соединение нескольких секций греющего кабеля в системе обогрева кровли
• Разветвление питание на несколько трубопроводов в системе антиобледенения
• Объединение выходов терморегулятора с несколькими греющими контурами
• Точка подключения кабеля к насосной станции или теплообменнику

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля заявленному диапазону - использование кабелей свыше 50 мм2 может повредить клеммы
• Закручивайте винты клемм равномерно, без перекоса - это продлит срок службы контакта
• При использовании в холодных условиях убедитесь, что коробка установлена так, чтобы вода не скапливалась на крышке
• Для долговечности используйте только кабели с термостойкой изоляцией, подходящей для работы с греющими системами
• Артикул hb250р50 можно комбинировать с другими элементами серии PROxima - все компоненты имеют одинаковый стиль и совместимый крепёж
