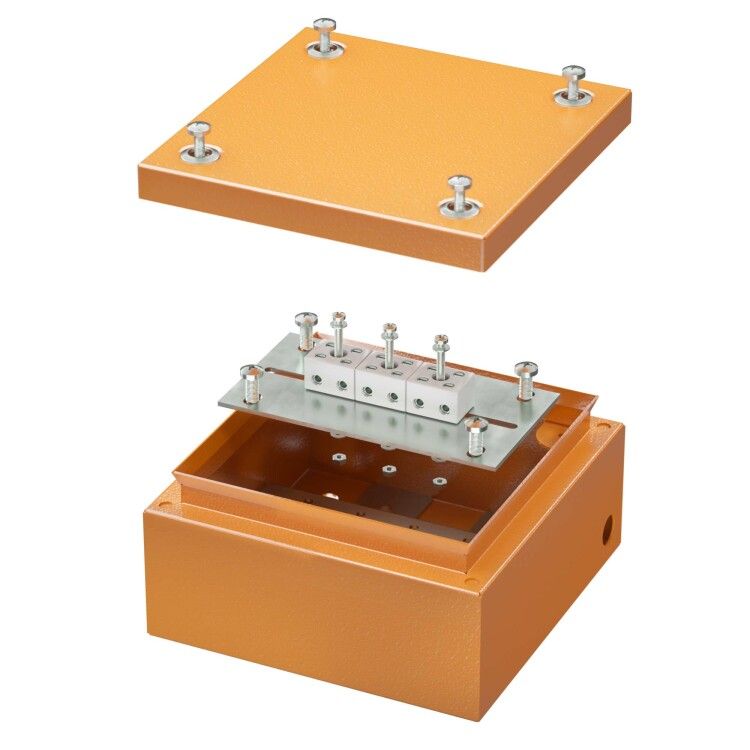

Коробка распределительная стальная FS огн., IP66,150х150х80мм,6р, 450V,6A, 4мм.кв. с гладкими стенками и клеммниками | FSB30604 DKC ДКС

Коробка распределительная стальная FS с гладкими стенками и клеммниками, IP66, 150х150х80мм - это надёжный элемент для соединения и ответвления кабелей в условиях повышенной опасности, включая пожароопасные зоны. Бренд DKC (ДКС) предлагает эту модель в серии Vulcan с сертифицированной огнестойкостью, подходящую для промышленного и энергетического оборудования.

Назначение и область применения

Коробка распределительная стальная FS предназначена для безопасного соединения и ответвления силовых кабелей в местах, где требуется сохранить целостность цепи даже при возгорании. Применяется в системах, требующих огнестойкости: элеваторы, котельные, тоннели, производства с высокой температурой, участки с риском возгорания кабельной трассы. Соответствует требованиям ГОСТ Р 53316-2009 при использовании совместимых огнестойких кабелей.

Технические характеристики

• Материал корпуса: сталь, окраска - оранжевый (RAL 2003)
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Номинальное напряжение изоляции: 450 В
• Максимальное сечение провода: 4 мм2
• Количество клеммников: 6 шт. (керамические, рассчитаны на ток до 6 А)
• Температурный диапазон: от –60 C до +40 C
• Габариты: 150×150×80 мм
• Количество вводов: 8 отверстий с резьбой для кабельных вводов
• Пломбируемость: да - возможность опечатывания для контроля доступа
• Ввод с тыльной стороны: есть - позволяет организовать скрытые маршруты кабелей
• Соединяемость в ряд: да - можно монтировать несколько коробок рядом без потери защиты
• Содержание галогенов: отсутствует - снижает выделение токсичных газов при нагреве

Совместимость и монтаж

Коробка распределительная стальная FS имеет универсальный способ монтажа: крепится на стену, потолок или конструкцию с помощью встроенной монтажной пластины и огнестойких анкеров, винтов и шайб, которые входят в комплект. Крышка фиксируется винтами - обеспечивает плотное закрывание и устойчивость к вибрациям. Для ввода кабелей используются резьбовые вводы - необходимо заранее подготовить соответствующие муфты или вводы с резьбой. Диаметр отверстий не указан, поэтому перед установкой проверьте соответствие внешнего диаметра используемых кабелей и вводов. Установка возможна как вертикально, так и горизонтально.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 53316-2009 - норме для огнестойких кабельных систем. Сертификаты подтверждают сохранение функциональности при воздействии открытого пламени в течение заданного времени (зависит от типа кабеля). Отсутствие галогенов снижает риск образования едких паров при перегреве. Наличие керамических клеммников повышает термическую стойкость контактов. Цвет RAL 2003 - стандартизирован для быстрой визуальной идентификации в системах безопасности.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• IP66 гарантирует работу в сырых, запылённых и агрессивных средах
• Керамические клеммы не поддерживают горение и устойчивы к перегрузкам
• Пломбируемость - удобство для контролирующих служб и предотвращение несанкционированного вскрытия
• Возможность сборки в ряд - экономия места и упрощение масштабирования системы
• Нулевое содержание галогенов - безопаснее для людей и оборудования при аварии

Ограничения применения

• Не предназначен для работы при температурах выше +40 C - превышение может вызвать деформацию материалов или потерю герметичности
• Максимальное сечение провода - 4 мм2; более толстые кабели не поместятся в клеммники
• Требуется использование только совместимых огнестойких кабелей для соблюдения класса огнестойкости - обычные кабели не обеспечивают заявленную устойчивость к огню
• Поверхность не защищена антикоррозийным покрытием - в агрессивных химических средах рекомендуется самостоятельная обработка
• Не используется в взрывоопасных зонах (не имеет взрывозащиты Ex)

Примеры использования

• Распределительные щиты в котельных и тепловых пунктах
• Обвязка насосов и вентиляторов в тоннелях метро
• Подключение светильников в пожароопасных цехах (например, на нефтебазах)
• Системы пожарной сигнализации, где важна сохранность цепи при пожаре
• Энергообеспечение лифтовых машинных отделений

Практические советы

• Перед монтажом проверьте, что все кабели имеют сечение ≤4 мм2 - иначе клеммники не смогут надёжно зажать жилы
• Используйте резьбовые вводы с аналогичной степенью защиты IP66 - иначе нарушается герметичность всей коробки
• При установке нескольких коробок в ряд - соблюдайте минимальный зазор между ними для теплоотвода и обслуживания
• После монтажа обязательно запломбируйте крышку - особенно в объектах с ограниченным доступом
• Для долговечности в условиях влаги и соли - дополнительно обработайте кромки и болтовые соединения противокоррозийной смазкой
• Коробка распределительная стальная FS от DKC (ДКС) - часть серии Vulcan, совместима с другими изделиями этой линейки, что упрощает замену и модернизацию
