Коробка универсальная для кабель-каналов, 80х80х25мм | 65005 Рувинил TYCO

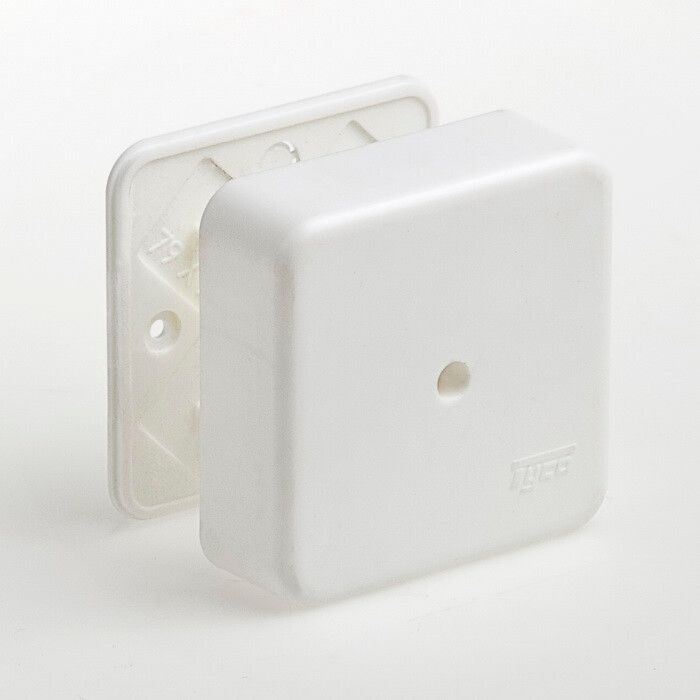

Коробка универсальная для кабель-каналов 80х80х25 мм IP40 от бренда Рувинил (артикул 65005) - компактный распределительный корпус для внутренней электропроводки, обеспечивающий доступ к точкам соединения проводов и кабелей при открытом монтаже или в кабель-каналах.

Назначение и область применения

Коробка универсальная для кабель-каналов 80х80х25 мм IP40 используется для организации точек ответвления, соединения и монтажа электрооборудования в помещениях. Подходит для установки клеммников, выключателей, розеток и других малогабаритных устройств. Применяется в жилых домах, офисах, административных зданиях и промышленных объектах с сухими условиями эксплуатации. Монтаж осуществляется открытым способом - на поверхности стен, потолков или внутри пластиковых кабель-каналов.

Технические характеристики

• Габариты: 80×80×25 мм
• Материал: полистирол (самозатухающий, устойчив к механическим повреждениям)
• Степень защиты: IP40 - защита от твёрдых предметов более 1 мм, но не от воды
• Цвет: чисто-белый
• Количество мест: одно
• Способ крепления крышки: винтовой
• Способ крепления коробки: саморезами
• Способ крепления установочных единиц: винтовой
• Предперфорация: наличие отверстий для вывода кабелей
• Электрическая нагрузка: до 400 В, до 16 А
• Рабочий температурный диапазон: от –5 C до +60 C

Совместимость и монтаж

Коробка универсальная для кабель-каналов 80х80х25 мм IP40 совместима с большинством стандартных кабель-каналов шириной 80 мм. Установка выполняется на ровную поверхность с помощью саморезов через предварительно выполненные отверстия. Крышка фиксируется винтами - позволяет многократно открывать и закрывать корпус без повреждения. Для монтажа на деревянные основания рекомендуется использовать теплоизолирующую подложку. Предперфорированные отверстия упрощают прокладку кабелей, исключая необходимость сверления.

Безопасность и стандарты

Коробка соответствует требованиям безопасности для внутренних электромонтажных работ. Полистирол, из которого она изготовлена, является самозатухающим материалом - снижает риск распространения пламени. Однако степень защиты IP40 не предусматривает защиту от влаги, поэтому применение в сырых помещениях (ванной, бане, на улице) запрещено. Напряжение и ток не должны превышать указанные значения (400 В / 16 А).

Преимущества

• Компактный размер - легко встраивается даже в ограниченном пространстве
• Высокая прочность материала - устойчива к ударным нагрузкам и деформации
• Легкий монтаж - отверстия уже готовы, не требуют доработки
• Закрывающаяся крышка - обеспечивает доступ к контактам без демонтажа всей коробки
• Белый цвет - гармонирует с интерьером и кабель-каналами

Ограничения применения

• Не допускается использование во влажных средах - IP40 не защищает от воды
• Недопустимо превышение номинальных значений тока (16 А) и напряжения (400 В)
• Не предназначен для монтажа крупногабаритных автоматических выключателей или щитов
• Полистирол хрупок при низких температурах ниже –10 C - не рекомендован для холодных неотапливаемых помещений

Примеры использования

• Точка соединения проводов между двумя участками освещения в коридоре
• Установка розетки в месте выхода кабеля из кабель-канала
• Разветвление силовой цепи для нескольких светильников в офисе
• Подключение терморегулятора к системе тёплого пола

Практические советы

• Перед монтажом проверьте, что все провода имеют достаточную длину для свободного расположения внутри коробки - перегрузка затрудняет закрытие крышки
• Используйте саморезы длиной не более 15 мм, чтобы не задеть внутренние элементы
• При использовании с кабель-каналом убедитесь, что ширина канала точно соответствует 80 мм - иначе возникнут проблемы с плотной посадкой
• Для долговечности не используйте коробку в условиях постоянных вибраций - полистирол может треснуть
• При замене устройства внутри коробки отключите питание - даже при IP40 существует риск поражения током при работе под напряжением
