Коробка универсальная установочная КМП-020-010 углубленная с металлическими лапками (68х73) PROxima - plc-kmp-020-010 EKF

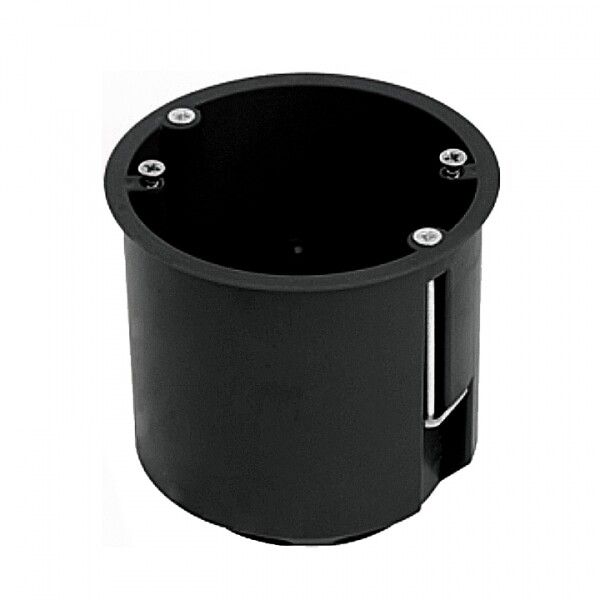

Установочная коробка EKF KMP-020-010 - компактное решение для скрытой проводки в полых стенах. Благодаря углубленному исполнению и металлическим распорным лапкам обеспечивает надежную фиксацию, а встроенная клемма с четырьмя полюсами упрощает подключение проводов. Артикул plc-kmp-020-010 подходит для монтажа розеток, выключателей и других электроустановочных изделий.

Назначение и область применения

Коробка EKF KMP-020-010 используется для скрытого монтажа электроустановочных изделий - розеток, выключателей, терморегуляторов, модулей автоматики - внутри полых стен из гипсокартона, пеноблоков, пустотелого кирпича. Обеспечивает защиту точек соединения проводов от случайного контакта, пыли и механических повреждений. Подходит как для силовой, так и для слаботочной сети. Применяется в жилых, офисных и общественных зданиях.

Технические характеристики

• Форма: круглая, глубина 70 мм, наружный диаметр 80 мм
• Материал корпуса: полипропилен без галогенов - устойчив к химическим воздействиям, не поддерживает горение
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от воды
• Количество входов: 10 - позволяет вести несколько кабелей одновременно
• Максимальное сечение провода: 4 мм2 - совместима с медными жилами до этого значения
• Клемма: встроенная, 4 полюса, фиксированное положение - исключает смещение при затяжке
• Крепление: металлические распорные лапки - обеспечивают плотную посадку в отверстии стены
• Крышка: монтажная, с винтами - легко открывается для обслуживания
• Цвет: черный - маскирует следы монтажа и соответствует большинству декоративных рамок
• Гарантия: 7 лет (84 месяца)

Совместимость и монтаж

Коробка EKF KMP-020-010 совместима с любыми стандартными лицевыми пластинами розеток и выключателей с круглым креплением диаметром 65–80 мм. Для монтажа требуется подготовить отверстие в стене диаметром около 80 мм. Распорные лапки фиксируются при вворачивании винтов на крышке - они расходятся внутрь, плотно прижимая коробку к противоположной стороне перегородки. Гофротруба или гладкая труба заводится через один из 10 входов. Клемма уже установленна - достаточно зачистить жилы до 10 мм и вставить в соответствующие контакты.

Безопасность и стандарты

Коробка изготовлена из самозатухающего полипропилена, соответствует требованиям ГОСТ Р 50044.1 и IEC 60670-1. Наличие встроенной клеммы снижает риск открытых соединений. IP20 гарантирует защиту от прикосновения пальцами, что важно при использовании в помещениях с высокой проходимостью. Отсутствие галогенов делает материал экологически безопаснее при возможном нагреве или возгорании.

Преимущества

• Углубленная форма (70 мм) - позволяет разместить длинные кабели и клеммы без перегрузки
• Металлические лапки - прочнее и надежнее, чем пластиковые аналоги, особенно в мягких материалах
• Фиксированная клемма - не требует дополнительного крепления, исключает перекосы при сборке
• 10 входов - удобно для многожильных кабелей и распределения цепей
• Черный цвет - не бросается в глаза после установки лицевой панели

Ограничения применения

• Не предназначен для влажных помещений - IP20 не защищает от попадания воды
• Не подходит для массивных стен (бетон, кирпич) - требует полой конструкции для работы распорных лапок
• Максимальное сечение провода 4 мм2 - нельзя использовать для мощных нагрузок выше 10 А (например, духовые шкафы, бойлеры)
• Клемма имеет только 4 полюса - не подходит для трехфазных систем или устройств с большим числом контактов

Примеры использования

• Подключение двойной розетки в комнате с гипсокартонной перегородкой
• Монтаж выключателя света в офисе с пустотелыми стенами
• Скрытое размещение точки подключения Wi-Fi роутера или домашней системы управления
• Объединение нескольких слаботочных кабелей (телефон, TV, Ethernet) перед выходом к розетке

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен быть точно 80 мм, иначе лапки не смогут надежно зафиксироваться
• Не используйте провода с сечением более 4 мм2 - это вызовет перегрев и деформацию клеммы
• При работе с несколькими кабелями распределите их по разным входам, чтобы избежать перегрева и трудностей при последующем обслуживании
• После монтажа убедитесь, что крышка плотно закрыта - даже при IP20 это снижает риск попадания пыли на контакты
• Артикул plc-kmp-020-010 часто заменяет старую модель КМП-020 - проверьте соответствие размеров при замене
