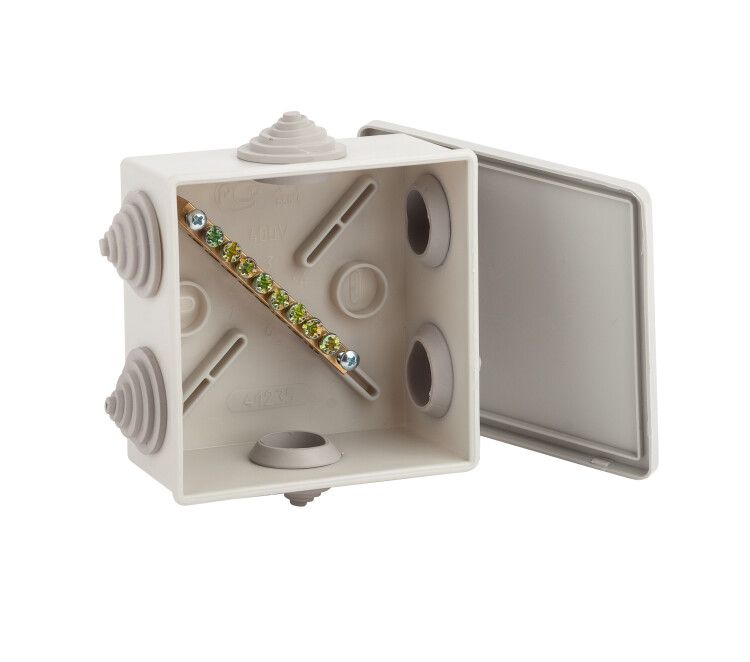

Коробка уравнивания потенциалов KUPR 85х85х40мм, шина 6х9, 8 групп IP44 (60/1800) | Б0051416 ЭРА

Коробка уравнивания потенциалов ЭРА артикул б0051416 предназначена для безопасного соединения металлических элементов в зоне повышенной опасности - например, в ванных комнатах или на производстве. Она обеспечивает выравнивание электрических потенциалов между токоведущими и нетоковедущими частями, снижая риск поражения током. Коробка выполнена из прочного полипропилена, имеет компактный размер и соответствует требованиям ПУЭ.

Назначение и область применения

Коробка уравнивания потенциалов ЭРА используется для создания дополнительной системы уравнивания потенциалов (ДСУП) в жилых, общественных и производственных помещениях. Применяется там, где есть одновременный контакт человека с различными металлическими поверхностями - например, в ванных комнатах, санузлах, кухнях, цехах с оборудованием на металлическом основании. Соответствует пункту 7.1.88 ПУЭ (издание 7).

Технические характеристики

• Размеры: 85×85×40 мм - компактная форма для установки в стене без значительного углубления
• Материал корпуса: полипропилен - устойчив к влаге, химически инертен, не проводит ток
• Степень защиты: IP44 - защищает от брызг воды и твердых частиц размером более 1 мм
• Количество входов: 7 - позволяет подключить до семи проводников
• Шина уравнивания: 6×9 мм - медная, рассчитана на максимальное сечение провода 6 мм2
• Количество групп: 8 - восемь точек подключения для равномерного распределения потенциала
• Диаметр отверстий для ввода: 20 мм - совместим с гофрой и трубами стандартного диаметра
• Цвет: серый - нейтральный, не выделяется в интерьере
• Способ монтажа: в пустотелую стену - фиксируется на дюбели или саморезы через крепёжные отверстия

Совместимость и монтаж

Коробка уравнивания потенциалов ЭРА монтируется в пустотелые стены (например, гипсокартон, пеноблок, кирпич с штукатуркой). Для установки требуется предварительно просверлить отверстие по контуру коробки. Кабельные вводы выполняются через 20-мм отверстия - подходят гофрошланги, металлорукава и пластиковые трубы. Шина внутри уже закреплена, достаточно зачистить провода до 6 мм2 и затянуть их в клеммы. Подключение осуществляется с помощью болтов M4, доступных через лицевую крышку.

Безопасность и стандарты

Коробка уравнивания потенциалов ЭРА соответствует требованиям ПУЭ (издание 7) и ГОСТ Р 50571.3–2018. Материал корпуса - самозагасающий полипропилен, не поддерживающий горение. Защита IP44 исключает попадание брызг воды и крупной пыли, что важно для помещений с высокой влажностью. Напряжение работы - до 1000 В переменного тока, что покрывает бытовые и промышленные сети 220/380 В.

Преимущества

• Высокая надёжность соединений благодаря медной шине 6×9 мм - меньше переходных сопротивлений
• 8 групп подключения позволяют объединить несколько объектов (радиаторы, трубы, вентиляция, оборудование) в одной точке
• Легкий вес и простота монтажа - не требуют специальных инструментов
• Корпус не корродирует, не деформируется при перепадах температур
• Закрытая крышка обеспечивает доступ к клеммам без демонтажа всей коробки

Ограничения применения

• Не предназначен для установки в условиях постоянного контакта с водой - IP44 не гарантирует герметичность при погружении
• Максимальное сечение провода - 6 мм2; нельзя использовать кабели большего диаметра (например, 10 мм2)
• Не рекомендуется для открытой установки на поверхности стен - нужна внутренняя заделка
• Не заменяет главную систему уравнивания потенциалов (ГСУП); применяется только как дополнение
• Не подходит для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Подключение радиаторов отопления, металлических труб холодной и горячей воды в ванной комнате
• Объединение корпусов стиральной машины, раковины, ванны и металлической решётки вентиляции
• Создание точки уравнивания в производственной зоне рядом с станком, заземлённым лотком и металлическим ограждением
• Установка в офисном помещении возле серверной стойки, чтобы выровнять потенциалы между корпусами оборудования и металлическими конструкциями

Практические советы

• Перед монтажом проверьте, что все подключаемые элементы (трубы, радиаторы) действительно являются металлическими и не имеют изоляционных вставок
• Используйте только многожильные провода сечением до 6 мм2 - они лучше гнутся и плотнее прилегают к клеммам
• Не забудьте промаркировать каждый провод - так проще диагностировать цепь при обслуживании
• При использовании в сыром помещении после монтажа заполните щели вокруг коробки герметиком, чтобы предотвратить проникновение влаги
• Проверяйте целостность соединений каждые 2–3 года - особенно в местах с высокой влажностью
• Убедитесь, что посадочное место в стене глубже 40 мм - иначе коробка будет торчать
