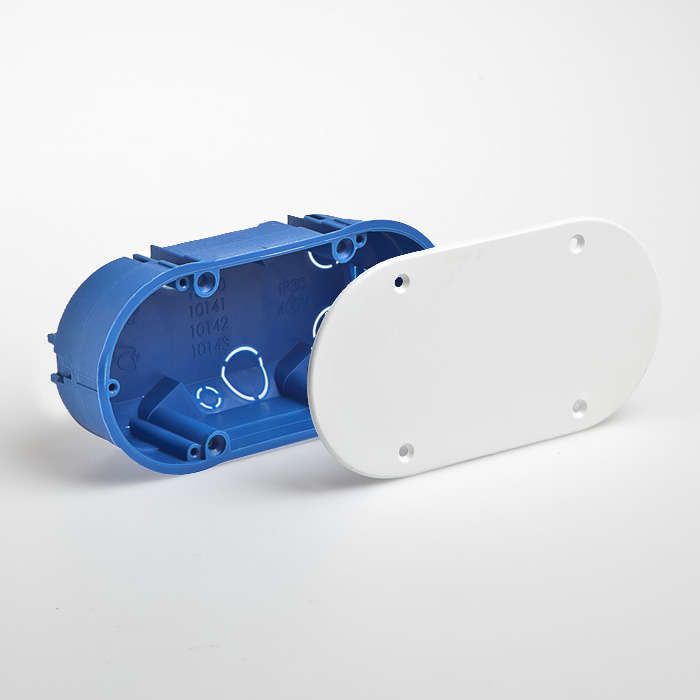

Коробка распределительная с/у 140х65х45 | 10141 Рувинил TYCO

Коробка распределительная скрытая установка 140х65х45 мм от Ruvinil - компактный элемент для скрытой электропроводки в бетонных и кирпичных стенах. Предназначена для безопасного разветвления и соединения проводов внутри стеновой штробы. Артикул 10141 соответствует типовым требованиям жилищного и коммерческого строительства.

Назначение и область применения

Коробка распределительная скрытая установка 140х65х45 мм используется для организации точек ответвления электрических цепей в стенах из бетона или кирпича. Подходит для монтажа в новых зданиях и при реконструкции старых сетей. Обеспечивает доступ к соединениям проводов для обслуживания, ремонта или модернизации. Не предназначена для открытой установки или помещений с высокой влажностью.

Технические характеристики

• Размеры: 140×65×45 мм - оптимальна для стандартных штроб;
• Глубина: 45 мм - позволяет разместить два устройства и достаточное количество проводов;
• Материал: ударопрочный полистирол и полипропилен - устойчив к механическим нагрузкам при монтаже;
• Степень защиты: IP20 - защита от контакта с пальцами и крупными предметами, но не от воды и пыли;
• Цвет: синий - стандартизирован для визуального отличия от других типов коробок;
• Температурный режим эксплуатации: от –5 C до +60 C - подходит для большинства внутренних условий;
• Количество мест для установки устройств: 2 - можно смонтировать, например, две клеммы или одно реле и одну клемму;
• Крышка: не прозрачная, фиксируется винтами - обеспечивает надёжную герметичность и предотвращает случайное открывание;
• Ввод кабеля: с задней стороны - удобен для подключения от штробы, минимизирует внешние выступы;
• Конструкция: сплошная, без перемычек - однородная, без слабых участков.

Совместимость и монтаж

Коробка распределительная скрытая установка 140х65х45 мм совместима с любыми трубами и гофрой диаметром до 20 мм, которые проходят через перфорацию на задней стенке. Монтаж выполняется в подготовленную штробу с последующей заделкой раствором. Для фиксации используются штукатурка или алебастр - коробка не требует специальных крепёжных элементов. Крышка закрывается винтами - после окончательного монтажа проводов. Не используйте для установки в деревянных конструкциях или сухихwall-панелях - материал не рассчитан на поверхностный монтаж.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.51 и имеет степень защиты IP20, что гарантирует исключение прямого контакта с токоведущими частями. Материалы не поддерживают горение и не выделяют токсичных веществ при нормальной температуре. Коробка не предназначена для работы в условиях повышенной влажности, агрессивных сред или на улице.

Преимущества

• Удобная глубина 45 мм - позволяет разместить двойное число соединений без перегрузки;
• Задний ввод кабеля - снижает риск повреждения проводов при затирке штрабы;
• Жесткая пластиковая конструкция - сохраняет форму даже при давлении раствора;
• Винтовая фиксация крышки - обеспечивает долговременную герметичность и безопасный доступ при необходимости;
• Синий цвет - упрощает идентификацию в комплексе распределительных коробок.

Ограничения применения

• Не применяйте в помещениях с высокой влажностью (ванная, баня, подвал) - IP20 не защищает от влаги;
• Не используйте для наружной установки - материал не устойчив к УФ-излучению и перепадам температур ниже –5 C;
• Не допускается монтаж в легковоспламеняемые материалы (древесина, пенопласт) - требуется только бетон или кирпич;
• Не предназначен для установки автоматических выключателей или УЗО - ограниченное внутреннее пространство и отсутствие DIN-рейки.

Примеры использования

• Разветвление группы освещения в квартире - три провода входят, два выходят к светильникам;
• Подключение розетки от существующего контура - ввод сзади, вывод вверх к новому месту;
• Объединение двух групп проводки в одном месте - например, кухня и прихожая;
• Точка контроля и тестирования сети перед финишной отделкой стен.

Практические советы

• Перед монтажом проверьте, чтобы штроба была шире коробки на 5–8 мм - так будет легче заделывать раствором;
• При использовании нескольких коробок рядом - соблюдайте минимальный интервал 100 мм между ними для удобства работ;
• Не забудьте сделать метку на стене - синяя коробка легко маскируется под штукатурку, и найти её потом сложно;
• При подключении многожильных проводов - используйте клеммы WAGO или обжимные наконечники, чтобы избежать перегрева;
• Артикул 10141 от Ruvinil часто встречается в партиях с другими изделиями - сверьте номер на упаковке и на самом корпусе.
