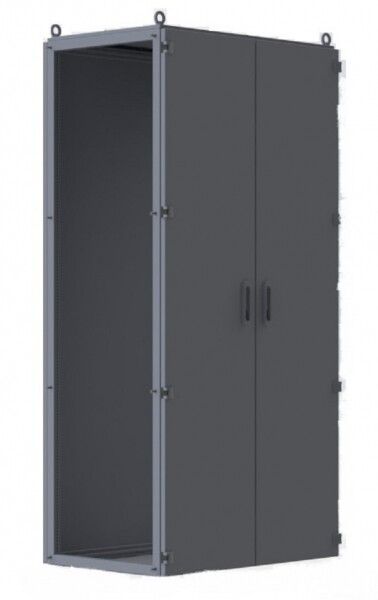

Корпус FORT (ВхШхГ) 2000x1000x400мм IP31 PROxima | FK20104 EKF

Корпус FORT (2000x1000x400 мм) IP31 от EKF - это напольный монтажный щит из стеклопластика с защитой IP31 и ударопрочностью IK10, предназначенный для установки вне помещений. Артикул fk20104 подходит для сборки силовых и управляющих устройств в условиях повышенной механической нагрузки и перепадов температур.

Назначение и область применения

Корпус FORT (2000x1000x400 мм) IP31 предназначен для размещения электрооборудования в промышленных условиях: распределительных щитах, системах автоматизации, контроллеров, частотных преобразователях и других устройствах до 4000 А. Благодаря прочному корпусу и защите от внешних воздействий, его можно использовать как внутри зданий, так и на открытых площадках - например, возле станков, конвейеров, насосных станций или на объектах энергетики.

Технические характеристики

• Размеры: 2000 × 1000 × 400 мм (высота × ширина × глубина)
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикального капельного конденсата
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Материал корпуса: стеклопластик - легкий, коррозионностойкий, не проводит ток
• Тип монтажа: напольный - устанавливается на ровную поверхность без крепления к стене
• Количество дверей: одна - с замком и уплотнителем
• Покрытие: порошковое - устойчиво к царапинам и химическим воздействиям
• Цвет: RAL 7035 (серо-зеленый)
• Метрический монтаж: да - есть подготовленные отверстия под М6 и другие метрические крепления
• Монтажная плата: да - внутренняя панель для фиксации оборудования
• Соединяемый в ряд: да - позволяет соединять несколько корпусов по бокам для формирования линейных блоков
• Гарантия: 60 месяцев (5 лет)

Совместимость и монтаж

Корпус FORT (2000x1000x400 мм) IP31 совместим с аксессуарами серии PROxima: монтажными рейками, панелями, цоколями 100–200 мм и системой защиты от прикосновения. Для монтажа требуется ровная, не подверженная деформациям поверхность. Учитывайте габариты: при установке в ряд оставьте минимум 50 мм между корпусами для доступа к боковым креплениям. Крепление к полу необязательно, но рекомендовано в зонах с вибрацией или риском опрокидывания.

Безопасность и стандарты

Корпус FORT соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1. Сертифицирован на сейсмостойкость до 8 баллов по шкале MSK - что делает его подходящим для регионов с повышенной сейсмической активностью. Отсутствие металлического корпуса снижает риск образования потенциала при пробоях, повышая безопасность обслуживания.

Преимущества

• Высокая ударопрочность IK10 обеспечивает надежность даже при случайных столкновениях
• Стеклопластик не ржавеет, не проводит ток и не нагревается на солнце - идеален для улицы
• Порошковое покрытие двери предотвращает коррозию и легко моется
• Возможность соединения в ряд позволяет создавать компактные многофункциональные блоки
• Метрическая система монтажа ускоряет установку оборудования без сверления

Ограничения применения

Не применяйте корпус FORT (2000x1000x400 мм) IP31 там, где возможен прямой контакт с водяными струями, сильным дождем или мытье под давлением - IP31 не обеспечивает защиту от брызг под углом. Также не используйте его в средах с постоянным контактом с маслами, растворителями или агрессивными химикатами - хотя стеклопластик устойчив, длительное воздействие некоторых веществ может повредить покрытие. Не подходит для взрывоопасных зон (не имеет взрывозащиты Ex).

Примеры использования

• Наружный щит управления насосной станцией
• Распределительный пункт на заводе с высокой запыленностью
• Автоматизированный модуль на конвейере с частотником и PLC
• Система освещения на территории склада с несколькими соединёнными в ряд корпусами

Практические советы

• Перед монтажом проверьте, чтобы основание было горизонтальным - неровность вызывает перекос двери
• Используйте цоколь 200 мм при установке на улице - он повысит уровень защиты от воды и грязи
• При соединении нескольких корпусов в ряд - закрепите их друг с другом болтами через специальные отверстия
• Для удобства обслуживания оставьте свободное пространство перед дверью не менее 800 мм
• Артикул fk20104 - единственный вариант этого размера в серии FORT; аналоги с другими материалами требуют переоценки условий эксплуатации
