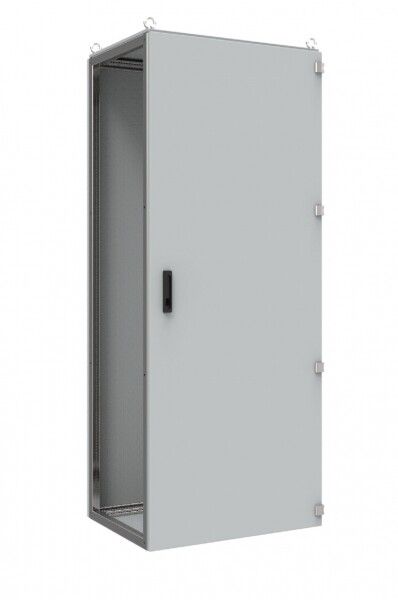

Корпус FORT (ВхШхГ) 2000x600x400мм IP31 PROxima | FK2064 EKF

Корпус FORT (2000x600x400 мм) IP31 от EKF - это напольный монтажный щит из стеклопластика с защитой IP31 и ударопрочностью IK10, предназначенный для установки внутри помещений и наружного монтажа. Артикул fk2064 подходит для сборки распределительных устройств, автоматизированных систем и силовых НКУ на токи до 4000 А.

Назначение и область применения

Корпус FORT (2000x600x400 мм) IP31 предназначен для размещения электрооборудования в условиях промышленных объектов: заводы, насосные станции, комплектные устройства, пункты управления. Подходит для монтажа внутри зданий и на улице благодаря защите от пыли и капель воды. Используется для сборки силовых щитов, автоматических систем управления, коммутационных аппаратов и других компонентов до 4000 А.

Технические характеристики

• Размеры: 2000 × 600 × 400 мм
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал корпуса: стеклопластик - устойчив к коррозии, химическим воздействиям и перепадам температур
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Покрытие: порошковое - антикоррозийное, долговечное, с матовым финишем цвета 7035 (серый)
• Монтажная плата: да - внутренняя панель для крепления оборудования
• Способ монтажа: напольный - устанавливается на ровную поверхность, не требует крепления к стене
• Количество дверей: одна - с замком, обеспечивает доступ ко всем внутренним элементам
• Метрический монтаж: да - совместим с метрическими креплениями DIN и M6/M8
• Соединяемый в ряд: да - позволяет собирать несколько корпусов FORT в единую линейку без зазоров
• Гарантийный срок: 60 месяцев (5 лет)

Совместимость и монтаж

Корпус FORT (2000x600x400 мм) IP31 совместим со стандартными монтажными рейками типа TS35/15 и TS35/7, а также с панелями серии PROxima. Метрическая система крепления позволяет использовать болтовые соединения M6/M8. Для монтажа требуется ровная горизонтальная поверхность. Учитывайте посадочные размеры: глубина 400 мм ограничивает установку крупногабаритных модулей. Соединение в ряд выполняется через фланцевые крепления - необходимо заказывать комплекты стыковочных планок от EKF.

Безопасность и стандарты

Корпус FORT соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1. Сертифицирован на сейсмостойкость до 8 баллов по шкале MSK - допущен к использованию в сейсмоактивных регионах. Порошковое покрытие не содержит свинца и фталатов, безопасно для рабочих условий. Класс защиты IP31 исключает попадание проводящих частиц, снижает риск короткого замыкания.

Преимущества

• Высокая механическая прочность - материал стеклопластик не ржавеет, не деформируется под нагрузкой
• Ударопрочность IK10 - выдерживает случайные повреждения при обслуживании
• Возможность наружной установки - не требует специальных укрытий при условии отсутствия прямого потока воды
• Система метрического монтажа - ускоряет сборку и стандартизирует крепление
• Соединение в ряд - экономит место и упрощает масштабирование систем
• Длинный гарантийный срок - 5 лет подтверждают надёжность материала и технологии производства

Ограничения применения

Корпус FORT (2000x600x400 мм) IP31 не предназначен для постоянного воздействия прямого дождя, струй воды или погружения. IP31 не обеспечивает защиту от брызг под углом - для таких условий выбирайте модель IP54. Не рекомендован для установки в помещениях с высокой конденсацией влаги без принудительной вентиляции. Температурный диапазон эксплуатации ограничен - проверьте данные производителя для работы ниже -25C и выше +55C. Отсутствие двух дверей ограничивает возможность разделения функциональных зон внутри щита.

Примеры использования

• Щит управления насосной станцией на открытой площадке
• Распределительный пункт на заводе с высоким уровнем запылённости
• Центральный щит автоматизации конвейера
• Линейка из трёх корпусов FORT для распределения питания по участкам цеха
• Аппаратный щит для частотных преобразователей и контакторов до 4000 А

Практические советы

• Перед монтажом проверьте, что основание ровное - неровность более 3° вызывает перекос двери
• Используйте цоколи высотой 100–200 мм для защиты от затопления в сырых помещениях
• Для соединения нескольких корпусов в ряд закажите стыковочные планки - они предотвращают образование щелей между шкафами
• Не используйте саморезы длиннее 12 мм - есть риск повредить внутреннюю монтажную плату
• При установке на улице направляйте дверь в сторону, где меньше осадков - даже IP31 не рассчитан на длительный контакт с водой
• Запасайте места под термореле и вентиляторы - стеклопластик плохо отводит тепло, особенно при плотном расположении компонентов
