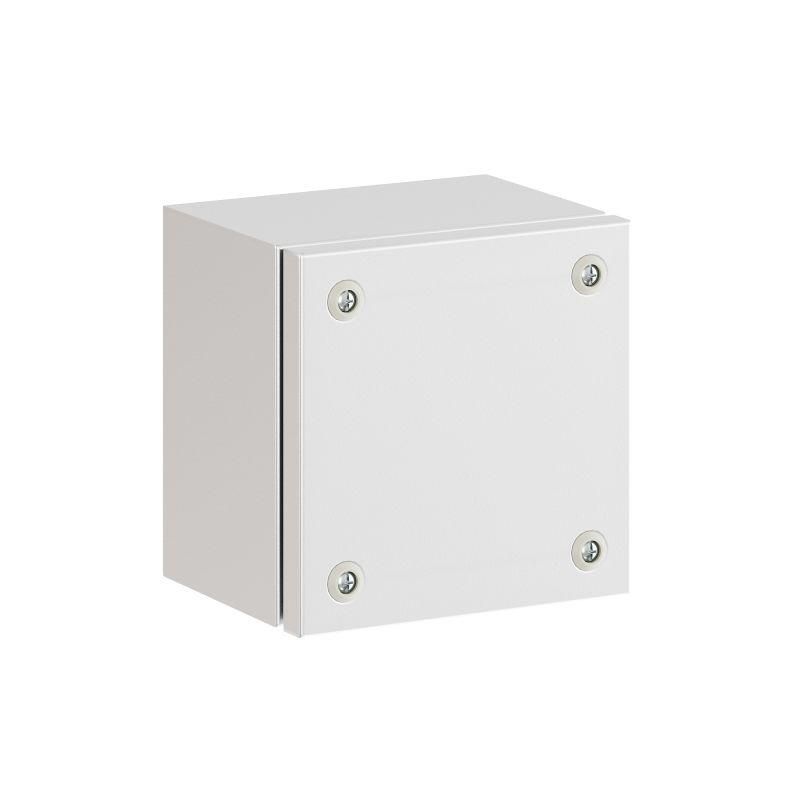

Корпус клеммный металлический SDE ВхШхГ 150x150x120 мм | R5SDE1112 DKC ДКС

Корпус клеммный металлический SDE ВхШхГ 150x150x120 мм DKC — это надёжный навесной щит из стали с защитой IP66 и ударопрочностью IK10, предназначенный для монтажа силовых и контрольных кабелей в условиях открытых площадок и сложных сред. Артикул r5sde1112 относится к серии RAM block и совместим с DIN-рейками и стандартными компонентами автоматизации.

Назначение и область применения

Корпус клеммный металлический SDE ВхШхГ 150x150x120 мм DKC используется для сборки распределительных точек: разветвления кабелей, подключения устройств управления, монтажа автоматических выключателей, контакторов и других элементов. Подходит для установки на улице, в цехах, на объектах энергообеспечения, транспорте и промышленном оборудовании. Применяется там, где требуется защита от пыли, воды, механических повреждений и вандализма.

Технические характеристики

• Габариты: 150×150×120 мм (высота × ширина × глубина)
• Материал: листовая сталь с порошковым покрытием (RAL 7035)
• Степень защиты: IP66 — полная защита от пыли и мощного водяного потока
• Ударопрочность: IK10 — выдерживает удар энергией 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Тип монтажа: навесной, настенный, напольный, на столб
• Замок: есть, одноключевой
• Дверь: одна, с застеклённым окном и вентиляционными отверстиями
• Фланец: отсутствует
• Задняя крышка: оснащена двумя направляющими рейками для крепления DIN-рейки или монтажной пластины
• Заземление: предусмотрен вывод на крышке
• Уплотнитель: литой полиуретановый, герметизирует крышку
• Количество дверей: 1
• Совместимость с другими корпусами: можно соединять в ряд

Совместимость и монтаж

Корпус клеммный металлический SDE ВхШхГ 150x150x120 мм DKC легко адаптируется под стандартную комплектацию:

• На заднюю стенку установлены две металлические рейки для фиксации DIN-рейки (35 мм) или монтажной пластины.
• Для крепления предусмотрены четыре отверстия под болты M8 — подходят для настенного, напольного и столбового монтажа.
• При необходимости корпус можно закрепить на вертикальной поверхности через фланцевую часть — хотя фланец в этом артикуле отсутствует, он доступен в других моделях серии.
• Дверь открывается на петлях, что позволяет удобно обслуживать оборудование внутри без демонтажа всего корпуса.
• Аксессуары в комплекте: замок, уплотнитель, заземляющий контакт, крепёжные элементы.

Безопасность и стандарты

Корпус соответствует требованиям международных норм для работы в экстремальных условиях:

• Защита IP66 — допущено использование во внешних сетях, на терминалах, в сырых помещениях.
• Ударопрочность IK10 — соответствует стандарту IEC 62262, подтверждает устойчивость к преднамеренным воздействиям.
• Сертифицирован для применения в сейсмоопасных районах и на морских судах — материал и конструкция выдерживают вибрацию и коррозионные нагрузки.
• Порошковое покрытие устойчиво к УФ-излучению, перепадам температур и химическим веществам.

Преимущества

• Высокая прочность стального корпуса снижает риск деформации при аварийных ситуациях.
• Застеклённая дверь позволяет визуально контролировать состояние оборудования без вскрытия.
• Вентилируемая дверь обеспечивает естественную циркуляцию воздуха, снижая нагрев внутри.
• Интегрированные рейки исключают необходимость самостоятельного крепления DIN-рейки.
• Возможность комбинирования нескольких корпусов в ряд — удобно для масштабируемых систем.
• Полная комплектация — всё необходимое уже в наличии, не требуются дополнительные детали.

Ограничения применения

• Не предназначен для постоянного погружения в воду — IP66 не гарантирует герметичность при длительном подводном положении.
• Максимальная рабочая температура не указана; рекомендуется проверять соответствие температурному режиму используемых компонентов внутри.
• Отсутствие фланца ограничивает возможность прямого монтажа в стену без подготовки ниши — для этого нужна другая модель серии.
• Объём 150×150×120 мм ограничен — не подходит для крупных автоматических станций с большим количеством аппаратов.

Примеры использования

• Распределительный щит на улице для питания насосной станции.
• Клеммная коробка на опоре ЛЭП для подключения сигнальных кабелей.
• Щит управления на конвейере в пищевом производстве — защита от мойки и влаги.
• Распределительный пункт на железнодорожной станции — устойчивость к вибрации и пыли.
• Автоматизация на морском причале — соответствие требованиям для морского применения.

Практические советы

• Перед монтажом проверьте, чтобы входные кабели проходили через герметичные вводы — оригинальные вводы в комплект не входят, их необходимо выбрать отдельно.
• При использовании в холодном климате учтите возможное образование конденсата — вентиляция помогает, но лучше применять терморегуляторы или обогреватели внутри.
• При соединении нескольких корпусов в ряд соблюдайте минимальный зазор между ними — минимум 10 мм для теплоотвода и доступа к креплениям.
• Заземляющий вывод на крышке должен быть надёжно соединён с контуром заземления объекта — это обязательное условие безопасности.
• Для частого обслуживания выбирайте модели с петлевым креплением двери — как в данном случае — вместо винтового, которое требует снятия крепежа каждый раз.
